Ștuț furtun PP-H PROGEF Standard d20-63mm PN10

  Fișă tehnică (PDF)

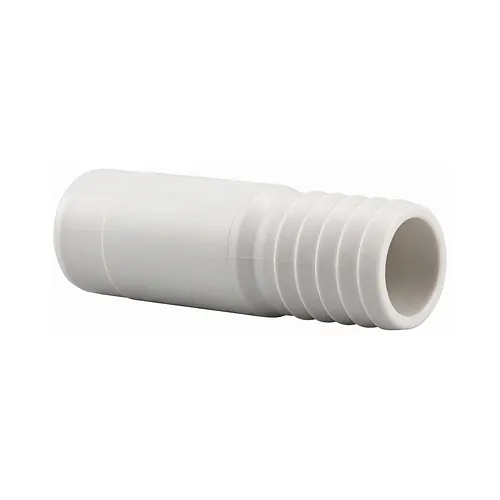

Ștuțul de furtun Georg Fischer PROGEF Standard din PP-H este o piesă de tranziție proiectată pentru a conecta conductele rigide de presiune din polipropilenă la furtunurile industriale flexibile. Prevăzut cu un capăt neted pentru lipire prin mufare și un racord striat paralel pentru furtun, fitingul este evaluat pentru presiunea nominală PN10 (10 bar la 20 grade Celsius). Acesta oferă inginerilor și instalatorilor o soluție fiabilă și rezistentă chimic pentru gamele dimensionale d20 până la d63 mm.

Materiale și standarde

Fitingul este injectat din polipropilenă homopolimer izotactică nucleată beta (beta-PP-H) de înaltă calitate, respectând cerințele dimensionale și tehnice impuse de EN ISO 15494. Această compoziție termoplastică garantează o compatibilitate chimică extinsă, rigiditate mecanică superioară și o rezistență excelentă la solicitări hidrostatice pe termen lung.

În comparație cu polipropilena convențională, materialul beta-PP-H prezintă o structură cristalină uniformă și fină, care sporește substanțial rezistența la impact prin crestare și rezistența la fisurare sub tensiune de mediu. Polimerul este inert chimic în contact cu acizi anorganici, soluții alcaline, săruri minerale și diverși compuși tehnologici, având o durată de exploatare proiectată de 25 de ani cu apă la 20 grade Celsius.

• Material: Polipropilenă homopolimer izotactică (beta-PP-H)
• Presiune nominală: PN10 (10 bar la 20 grade Celsius)
• Gamă dimensională: Spigot metric d20 mm până la d63 mm (SDR 11)
• Standard de fabricație: EN ISO 15494 pentru sisteme de conducte termoplastice
• Durată de viață proiectată: 25 de ani cu apă la 20 grade Celsius

Aplicații

Această piesă de tranziție din PP-H asigură o legătură sigură între conductele tehnologice fixe și furtunurile flexibile utilizate în medii industriale solicitante. Fitingul elimină riscul scurgerilor și previne relaxarea mecanică la manipularea fluidelor agresive sau de înaltă puritate.

Printre aplicațiile tipice se numără instalațiile de dozare a substanțelor chimice, circuitele de golire pentru pompe, punctele de prelevare a probelor, stațiile mobile de transfer de fluide, drenajul cuvelor de retenție și stațiile de tratare a apei, apelor uzate și efluenților industriali.

Instalare și îmbinare

Capătul de tip spigot se asamblează nedemontabil prin lipire prin mufare cu ajutorul truselor de polifuziune, în timp ce racordul striat primește furtunul flexibil asigurat cu un colier adecvat. Sudura termică creează o legătură moleculară omogenă și sigură, fără a necesita garnituri de etanșare sau adezivi chimici.

Pe partea flexibilă, profilul striat paralel dispune de nervuri pronunțate de retenție care pătrund în peretele interior al furtunului, creând o aderență mecanică ridicată care previne smulgerea sub presiune sau la vibrații. Instalatorii trebuie să respecte timpii și temperaturile de polifuziune specificate pentru sistemul PROGEF, garantând o trecere etanșă și fără defecte structurale.
