Supapă de sens PVDF Tip 561 d16-63mm PN16

Supapă de sens PVDF Tip 561 d16-63mm PN16

Material: PVDF Garnitura: FKM PN: 16 Bar

  Fișă tehnică (PDF)

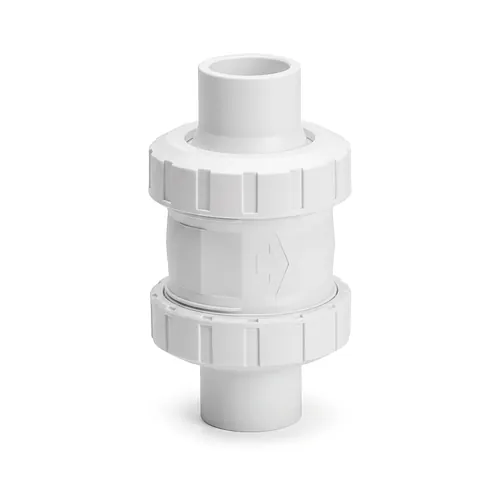

Supapa de sens Georg Fischer SYGEF Standard Tip 561 este o armătură industrială de reținere proiectată pentru instalații verticale în conducte tehnologice destinate vehiculării substanțelor chimice agresive și fluidelor de înaltă puritate. Funcționând fără arc metalic de rapel, supapa utilizează acțiunea gravitațională și contrapresiunea fluidului asupra unui con obturator optimizat hidrodinamic și ghidat dublu axial. Cu racordare prin lipire prin mufare și garnituri FKM, această armătură PN16 garantează prevenirea fiabilă a refluxului în procese industriale solicitante.

Caracteristici tehnice

Supapa de sens Tip 561 asigură o închidere etanșă și o stabilitate hidrodinamică optimă a debitului fără riscul oboselii mecanice a unui arc. O contrapresiune a coloanei de fluid echivalentă cu minimum 2 metri coloană de apă garantează etanșarea completă pe întreg intervalul de dimensiuni de la d16 până la d63 mm.

  • Presiune nominală: PN16 (16 bar la 20 grade Celsius) pentru toate dimensiunile metrice.
  • Temperatură de lucru: Interval de serviciu continuu cuprins între -20 grade Celsius și +140 grade Celsius.
  • Mecanism de închidere: Închidere gravitațională fără arc, cu con obturator ghidat dublu axial.
  • Etanșare: Garnituri elastomerice din FKM de înaltă calitate pentru etanșare sigură.
  • Poziție de montaj: Orientare verticală strictă, cu sensul de curgere orientat de jos în sus.

Materiale și standarde

Fabricată din polifluorură de viniliden (PVDF) de înaltă calitate, această armătură oferă o rezistență mecanică remarcabilă și o inerție chimică excelentă față de fluide agresive. Materialul rezistă la acizi oxidanți concentrați, compuși halogenați și solvenți organici, fiind în același timp fiziologic non-toxic.

Componenta respectă standardul ISO 10931 pentru sisteme industriale de conducte din PVDF și îndeplinește cerințe riguroase de puritate. Cu o rugozitate a suprafeței interioare de Ra ≤ 0,5 μm, corpul armăturii previne depunerile de particule și biofilm, fiind adecvat pentru circuite de apă deionizată și dozare chimică. Lungimea constructivă de montaj respectă cotele seriei de robineți cu bilă Georg Fischer Tip 546, facilitând interschimbabilitatea modulară directă în instalațiile tehnologice.

Instalare și îmbinare

Îmbinarea cu rețeaua de conducte se realizează prin capete lise pentru lipire prin mufare, conform prescripțiilor de sudură cu element încălzitor DVS 2207 Partea 15. Racordurile olandeze integrate permit montajul și demontajul radial rapid direct pe poziție, fără a fi necesară secționarea conductelor adiacente.

Montajul este permis exclusiv pe tronsoane verticale de conductă cu sensul de curgere ascendent, garantând așezarea gravitațională corectă a conului pe scaun la oprirea pompelor. Tehnologia de lipire prin mufare generează o legătură omogenă și permanentă, perfect aliniată la presiunea și comportamentul termic al sistemului de conducte din PVDF.

  Fișă tehnică (PDF)

Supapa de sens Georg Fischer SYGEF Standard Tip 561 este o armătură industrială de reținere proiectată pentru instalații verticale în conducte tehnologice destinate vehiculării substanțelor chimice agresive și fluidelor de înaltă puritate. Funcționând fără arc metalic de rapel, supapa utilizează acțiunea gravitațională și contrapresiunea fluidului asupra unui con obturator optimizat hidrodinamic și ghidat dublu axial. Cu racordare prin lipire prin mufare și garnituri FKM, această armătură PN16 garantează prevenirea fiabilă a refluxului în procese industriale solicitante.

Caracteristici tehnice

Supapa de sens Tip 561 asigură o închidere etanșă și o stabilitate hidrodinamică optimă a debitului fără riscul oboselii mecanice a unui arc. O contrapresiune a coloanei de fluid echivalentă cu minimum 2 metri coloană de apă garantează etanșarea completă pe întreg intervalul de dimensiuni de la d16 până la d63 mm.

  • Presiune nominală: PN16 (16 bar la 20 grade Celsius) pentru toate dimensiunile metrice.
  • Temperatură de lucru: Interval de serviciu continuu cuprins între -20 grade Celsius și +140 grade Celsius.
  • Mecanism de închidere: Închidere gravitațională fără arc, cu con obturator ghidat dublu axial.
  • Etanșare: Garnituri elastomerice din FKM de înaltă calitate pentru etanșare sigură.
  • Poziție de montaj: Orientare verticală strictă, cu sensul de curgere orientat de jos în sus.

Materiale și standarde

Fabricată din polifluorură de viniliden (PVDF) de înaltă calitate, această armătură oferă o rezistență mecanică remarcabilă și o inerție chimică excelentă față de fluide agresive. Materialul rezistă la acizi oxidanți concentrați, compuși halogenați și solvenți organici, fiind în același timp fiziologic non-toxic.

Componenta respectă standardul ISO 10931 pentru sisteme industriale de conducte din PVDF și îndeplinește cerințe riguroase de puritate. Cu o rugozitate a suprafeței interioare de Ra ≤ 0,5 μm, corpul armăturii previne depunerile de particule și biofilm, fiind adecvat pentru circuite de apă deionizată și dozare chimică. Lungimea constructivă de montaj respectă cotele seriei de robineți cu bilă Georg Fischer Tip 546, facilitând interschimbabilitatea modulară directă în instalațiile tehnologice.

Instalare și îmbinare

Îmbinarea cu rețeaua de conducte se realizează prin capete lise pentru lipire prin mufare, conform prescripțiilor de sudură cu element încălzitor DVS 2207 Partea 15. Racordurile olandeze integrate permit montajul și demontajul radial rapid direct pe poziție, fără a fi necesară secționarea conductelor adiacente.

Montajul este permis exclusiv pe tronsoane verticale de conductă cu sensul de curgere ascendent, garantând așezarea gravitațională corectă a conului pe scaun la oprirea pompelor. Tehnologia de lipire prin mufare generează o legătură omogenă și permanentă, perfect aliniată la presiunea și comportamentul termic al sistemului de conducte din PVDF.
