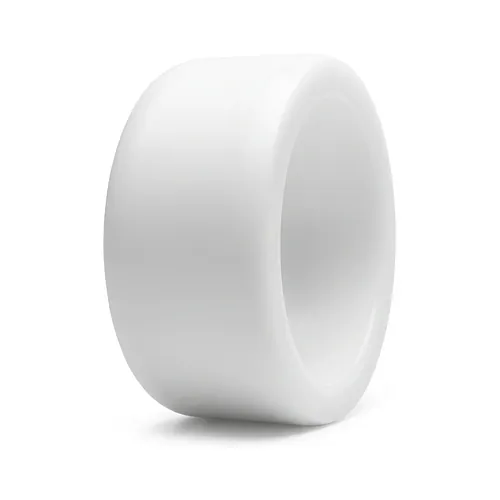

Capac lipire prin mufare PVDF d16-63mm PN16

  Fișă tehnică (PDF)

Fabricat de Georg Fischer, capacul terminal SYGEF Standard PVDF d16-63mm PN16 este un fiting din fluorură de poliviniliden conceput pentru închiderea permanentă și complet etanșă a tronsoanelor metrice de conducte. Destinat mediilor industriale solicitante, industriei de microelectronică și rețelelor de distribuție a chimicalelor agresive, acest element pentru lipire prin mufare asigură o stabilitate mecanică deosebită, rezistență chimică extinsă și o suprafață interioară netedă ce previne depunerile și contaminarea fluidelor vehiculate.

Caracteristici tehnice

Capacul SYGEF Standard din PVDF este dimensionat pentru o presiune nominală continuă de până la PN16 (16 bar la 20 grade Celsius) pe întregul interval de fabricație d16-63mm. Piesa își menține integritatea structurală remarcabilă pe un interval extins de temperatură cuprins între -20 grade Celsius și +140 grade Celsius, suportând cicluri termice severe și solicitări mecanice intense.

• Presiune nominală de lucru: PN16 (16 bar la 20 grade Celsius)
• Interval de temperatură de lucru: -20 grade Celsius până la +140 grade Celsius
• Rugozitate a suprafeței interioare: Ra ≤ 0,5 µm (20 µin) împotriva depunerii biofilmului
• Densitate și modul de elasticitate: Aproximativ 1,78 g/cm³ și modul de tracțiune ≥ 1800 N/mm²
• Gamă dimensională: Diametre metrice standardizate de la d16 mm la d63 mm

Materiale și standarde

Acest fiting pentru lipire prin mufare este injectat din fluorură de poliviniliden pură, fără pigmenți, conform cerințelor dimensionale și mecanice specificate în standardul ISO 10931. Materialul garantează o compatibilitate excepțională cu acizi anorganici concentrați, compuși halogenați, hidrocarburi alifatice și apă de înaltă puritate.

Polimerul fluorurat inert este certificat conform standardelor internaționale de igienă și siguranță, inclusiv reglementărilor FDA 21 CFR 177.2510 pentru contact alimentar, cerințelor de puritate medicală USP 25 Clasa VI, ASME BPE și aprobării tehnice DIBt. De asemenea, beneficiază de clasificare FM 4910 împotriva incendiilor în camere curate și agreere DVGW. Fiecare capac prezintă marcaj în relief cu numărul lotului de fabricație, clasa de presiune, diametrul nominal și materialul pentru trasabilitate completă.

Instalare și îmbinare

Îmbinarea fitingului se realizează prin procedee de lipire prin mufare în conformitate strictă cu prescripțiile tehnice DVS 2207-15. Încălzirea simultană a interiorului mufei și a capătului de țeavă pe bacurile termostatate ale aparatului de sudură produce o fuziune moleculară omogenă și lipsită de interstiții.

Înainte de încălzire, conductele trebuie tăiate perpendicular pe ax, debavurate, calibrate și degresate cu soluții compatibile și lavete fără scame. Sudura rezultată atinge aceeași rezistență mecanică și chimică precum restul conductelor SYGEF, fără a necesita adezivi sau elemente suplimentare de etanșare mecanică. Capacul permite cicluri frecvente de curățare și igienizare CIP cu abur, apă fierbinte, ozon sau agenți dezinfectanți agresivi. Distribuit în Europa de către BigWeld, acest fiting original Georg Fischer asigură închiderea sigură a circuitelor industriale critice.
