Cot 90 Grade Lipire prin Mufare PVDF d16-63mm PN16 SYGEF Standard

Cot 90 Grade Lipire prin Mufare PVDF d16-63mm PN16 SYGEF Standard

Material: PVDF PN: 16 Bar

  Fișă tehnică (PDF)

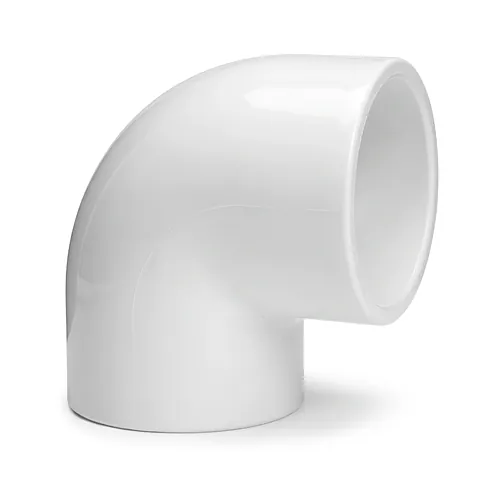

Cotul la 90 de grade Georg Fischer SYGEF Standard este un fiting injectat din fluorură de poliviniliden (PVDF), cu lipire prin mufare, destinat schimbărilor de direcție în rețelele de conducte pentru chimicale agresive și fluide de înaltă puritate. Proiectat conform standardului dimensional ISO 10931, acest fiting funcționează la presiunea PN16 pe gama de dimensiuni d16 – d63 mm. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama SYGEF Standard pentru circuite de proces și distribuție din domeniul industrial și al științelor vieții.

Materiale și standarde

Fabricat din polimer fluorurat termoplastic necolorat, acest cot oferă o stabilitate chimică și termică superioară comparativ cu poliolefinele clasice sau oțelul inoxidabil. Componenta respectă reglementările internaționale stricte pentru manipularea apei purificate și a fluidelor agresive.

  • Standarde dimensionale: Conformitate cu cerințele ISO 10931 pentru fitinguri de conducte din PVDF.
  • Certificări de puritate: Respectă cerințele de siguranță fiziologică FDA 21 CFR § 177.2510 și USP Clasa VI.
  • Calitatea suprafeței: Rugozitate interioară controlată Ra ≤ 0,5 µm (20 µin) pentru limitarea depunerilor.
  • Documente de calitate: Poate fi livrat însoțit de rapoarte EN 10204 2.2 sau certificate de inspecție 3.1.
  • Clasificări de siguranță: Conformitate cu cerințele de inflamabilitate FM 4910 și avizele DIBt.

Caracteristici tehnice

Materialul fluoropolimeric asigură proprietăți mecanice de înalt nivel și o rezistență de durată într-un interval larg de temperatură. Acesta funcționează fiabil între -20 °C și +140 °C în exploatare industrială continuă.

Presiunea nominală este de PN16 (16 bar la 20 °C, SDR 21), raportată la curba de durată de viață de 25 de ani pentru apă. Materialul prezintă o densitate de 1,78 g/cm³, un modul de elasticitate la tracțiune de cel puțin 1800 N/mm², o limită de curgere de minimum 48 N/mm² la 23 °C și o rezistență la impact Charpy cu crestătură de minimum 8 kJ/m². Conductivitatea termică este de 0,19 W/(m·K), coeficientul de dilatare termică variază între 0,12 și 0,18 mm/(m·K), iar punctul de topire depășește 175 °C. Rezistența chimică acoperă acizi minerali în concentrații mari, precum acid azotic până la 65%, acid sulfuric până la 96%, acid clorhidric până la 30% și acid fluorhidric până la 75%, împreună cu săruri și hidrocarburi, în timp ce bazele și aldehidele necesită sisteme poliolefinice.

Instalare și îmbinare

Îmbinarea prin lipire prin mufare se realizează cu aparate de sudură cu element termic conform standardului DVS 2207 Partea 15. Procedeul generează o sudură omogenă și complet etanșă pe întreaga plajă dimensională d16 – d63 mm.

Curățenia suprafețelor în timpul pregătirii este esențială pentru prevenirea contaminării în circuitele de înaltă puritate. Suprafața internă netedă facilitează curățarea și suportă cicluri frecvente de sterilizare cu abur, igienizare cu apă fierbinte, tratamente cu ozon sau spălare chimică agresivă fără degradarea integrității mecanice.

  Fișă tehnică (PDF)

Cotul la 90 de grade Georg Fischer SYGEF Standard este un fiting injectat din fluorură de poliviniliden (PVDF), cu lipire prin mufare, destinat schimbărilor de direcție în rețelele de conducte pentru chimicale agresive și fluide de înaltă puritate. Proiectat conform standardului dimensional ISO 10931, acest fiting funcționează la presiunea PN16 pe gama de dimensiuni d16 – d63 mm. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează gama SYGEF Standard pentru circuite de proces și distribuție din domeniul industrial și al științelor vieții.

Materiale și standarde

Fabricat din polimer fluorurat termoplastic necolorat, acest cot oferă o stabilitate chimică și termică superioară comparativ cu poliolefinele clasice sau oțelul inoxidabil. Componenta respectă reglementările internaționale stricte pentru manipularea apei purificate și a fluidelor agresive.

  • Standarde dimensionale: Conformitate cu cerințele ISO 10931 pentru fitinguri de conducte din PVDF.
  • Certificări de puritate: Respectă cerințele de siguranță fiziologică FDA 21 CFR § 177.2510 și USP Clasa VI.
  • Calitatea suprafeței: Rugozitate interioară controlată Ra ≤ 0,5 µm (20 µin) pentru limitarea depunerilor.
  • Documente de calitate: Poate fi livrat însoțit de rapoarte EN 10204 2.2 sau certificate de inspecție 3.1.
  • Clasificări de siguranță: Conformitate cu cerințele de inflamabilitate FM 4910 și avizele DIBt.

Caracteristici tehnice

Materialul fluoropolimeric asigură proprietăți mecanice de înalt nivel și o rezistență de durată într-un interval larg de temperatură. Acesta funcționează fiabil între -20 °C și +140 °C în exploatare industrială continuă.

Presiunea nominală este de PN16 (16 bar la 20 °C, SDR 21), raportată la curba de durată de viață de 25 de ani pentru apă. Materialul prezintă o densitate de 1,78 g/cm³, un modul de elasticitate la tracțiune de cel puțin 1800 N/mm², o limită de curgere de minimum 48 N/mm² la 23 °C și o rezistență la impact Charpy cu crestătură de minimum 8 kJ/m². Conductivitatea termică este de 0,19 W/(m·K), coeficientul de dilatare termică variază între 0,12 și 0,18 mm/(m·K), iar punctul de topire depășește 175 °C. Rezistența chimică acoperă acizi minerali în concentrații mari, precum acid azotic până la 65%, acid sulfuric până la 96%, acid clorhidric până la 30% și acid fluorhidric până la 75%, împreună cu săruri și hidrocarburi, în timp ce bazele și aldehidele necesită sisteme poliolefinice.

Instalare și îmbinare

Îmbinarea prin lipire prin mufare se realizează cu aparate de sudură cu element termic conform standardului DVS 2207 Partea 15. Procedeul generează o sudură omogenă și complet etanșă pe întreaga plajă dimensională d16 – d63 mm.

Curățenia suprafețelor în timpul pregătirii este esențială pentru prevenirea contaminării în circuitele de înaltă puritate. Suprafața internă netedă facilitează curățarea și suportă cicluri frecvente de sterilizare cu abur, igienizare cu apă fierbinte, tratamente cu ozon sau spălare chimică agresivă fără degradarea integrității mecanice.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
735100105
Material: PVDF
PN: 16 Bar
Buc. 66,01 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
735100106
Material: PVDF
PN: 16 Bar
Buc. 74,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
735100107
Material: PVDF
PN: 16 Bar
Buc. 90,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
735100108
Material: PVDF
PN: 16 Bar
Buc. 167,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
735100109
Material: PVDF
PN: 16 Bar
Buc. 256,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
735100110
Material: PVDF
PN: 16 Bar
Buc. 383,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
735100111
Material: PVDF
PN: 16 Bar
Buc. 648,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
