Ștuț furtun ecoFIT PE100, SDR11, PN16, d20-d63

  Fisa Tehnica |   Catalog | Video Instructiuni

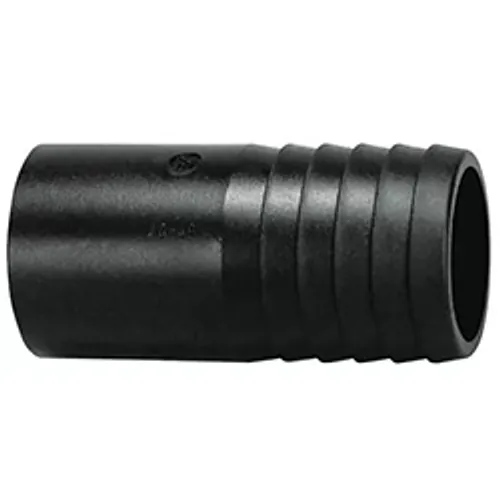

Ștuțul de furtun ecoFIT metric PE100, SDR11 este un fiting injectat Georg Fischer (GF Piping Systems) care realizează tranziția între o conductă PEHD sudată și un racord paralel pentru furtun. Un capăt este spigot pentru sudură cap la cap, în geometrie SDR11, iar celălalt este un capăt striat pentru furtun, astfel încât o linie flexibilă poate fi preluată dintr-o rețea industrială de polietilenă rigidă, fără îmbinare filetată sau lipită intermediară.

Sunt disponibile șase diametre, d20 – d63 (DN15 – DN50), toate la presiune nominală PN16 bar, în seria SDR11. Fitingurile sunt fabricate din rășină virgină PE100 conform EN ISO 15494 pentru conducte termoplastice industriale, astfel încât capătul spigot este identic ca material cu țeava în care se sudează și se comportă la fel sub presiune, temperatură și agresiune chimică. Grosimea peretelui este cuprinsă între 1,9 mm la d20 și 5,8 mm la d63, iar lungimea totală (Z) între 64 mm și 100 mm, ceea ce menține scurtă lungimea de montaj a punctului de racordare acolo unde spațiul din jurul unui distribuitor sau al unei instalații compacte este limitat.

Capătul spigot este pregătit pentru sudură cap la cap convențională și este la fel de compatibil cu sudura prin infraroșu Georg Fischer IR/IR Plus. Sudura cu infraroșu se execută fără contact, fiind potrivită pentru circuite de răcire și linii de proces unde contează un profil interior curat, cu bavură redusă; sudura cap la cap cu element încălzitor rămâne disponibilă în șantier, cu parametrii standard pentru PE100.

• Material: rășină virgină PE100, EN ISO 15494
• Presiune nominală: PN16 bar
• Seria țevii: SDR11
• Diametre: d20 – d63, șase dimensiuni (DN15 – DN50)
• Grosime perete: 1,9 mm (d20) – 5,8 mm (d63)
• Lungime totală Z: 64 mm – 100 mm
• Îmbinare: sudură cap la cap, sudură prin infraroșu IR/IR Plus

Aplicațiile uzuale includ procese industriale, circuite de apă de răcire, manipularea fluidelor chimice și irigații, oriunde un furtun trebuie conectat la o rețea PEHD sudată integral. Producția este certificată ISO 9001 și ISO 14001. BigWeld este distribuitor autorizat Georg Fischer și livrează întreaga gamă ecoFIT metrică pentru conducte industriale PEHD.
