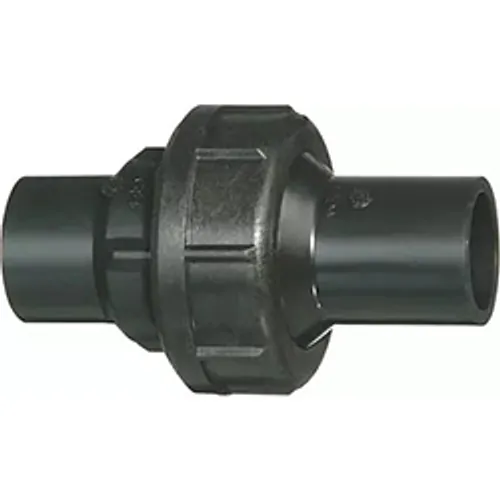

Racord olandez ecoFIT PE100 SDR11 EPDM d20-d63 PN16

  Fisa Tehnica |   Catalog | Video Instructiuni

Racordul olandez ecoFIT de la Georg Fischer este o îmbinare demontabilă pentru conducte PEHD (PEID) sub presiune, disponibil de la d20 la d63 în SDR 11 și cu presiunea nominală PN16. Corpul este injectat din rășină PE100 virgină, astfel încât fitingul păstrează rezistența hidrostatică de lungă durată și compatibilitatea chimică a țevii în care se sudează, iar capetele sale sunt pregătite pentru îmbinarea permanentă în linie. Spre deosebire de o mufă sudată, racordul olandez menține un punct demontabil în instalație, motiv pentru care este interfața uzuală montată înaintea pompelor, filtrelor, contoarelor și robineților.

Etanșarea este asigurată de o garnitură O-ring din EPDM, așezată între cele două jumătăți ale fitingului și comprimată de piulița olandeză executată din polipropilenă armată cu fibră de sticlă. Piulița armată preia sarcina axială la 16 bar și menține suprafețele de etanșare încărcate sub presiune, iar geometria garniturii permite refacerea îmbinării prin simpla strângere din nou a piuliței după demontare, fără adezivi sau alte materiale de etanșare. Compoundul EPDM oferă o rezistență chimică potrivită pentru apă, circuite închise de răcire și fluide industriale uzuale.

Ambele capete se îmbină prin sudură cap la cap conform DVS 2207 sau prin sudură cu infraroșu IR Plus, astfel încât racordul se integrează în aceeași succesiune de suduri ca restul gamei de fitinguri PE100, fără schimbarea tehnologiei de îmbinare pe șantier. Cele șase diametre — d20, d25, d32, d40, d50 și d63 — acoperă zona de diametre mici a rețelelor industriale PEHD, acolo unde sunt necesare legături demontabile la aparate de măsură, module tehnologice și echipamente.

• Material: rășină PE100 virgină; piuliță din PP armat cu fibră de sticlă
• Presiune nominală: PN16
• Serie dimensională: SDR 11
• Etanșare: garnitură O-ring EPDM
• Gamă de diametre: d20 până la d63 (șase dimensiuni)
• Îmbinare: sudură cap la cap (DVS 2207) sau sudură cu infraroșu IR Plus
