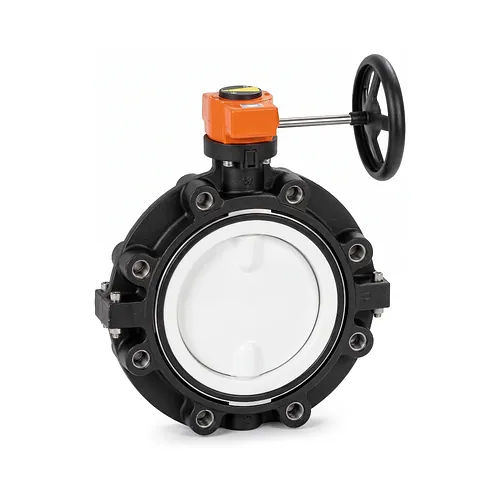

Robinet fluture lug PVDF tip 578 cu reductor d63-315

Robinet fluture lug PVDF tip 578 cu reductor d63-315

Material: PP-GF30 PN: 10 Bar

  Fișă tehnică (PDF)

Fabricat de Georg Fischer, robinetul fluture lug SYGEF Standard tip 578 cu reductor manual asigură izolarea sigură a fluidelor și controlul precis al debitului în rețelele industriale de proces. Proiectat pentru conducte metrice cu dimensiuni cuprinse între d63 și d315 (DN50 până la DN300), acest robinet industrial dispune de o carcasă din polipropilenă armată cu fibră de sticlă și inserții filetate lug din oțel inoxidabil 316, alături de un disc din fluorură de poliviniliden. Ansamblul este proiectat pentru instalații ce solicită inerție chimică și montaj de capăt de linie la presiuni de până la PN10.

Caracteristici tehnice

Robinetul integrează un reductor mecanic de turație prevăzut cu o roată de manevră ergonomică, facilitând o acționare progresivă și lină la presiuni diferențiale mari. Acest mecanism de manevră manuală previne șocurile hidraulice și asigură o reglare fină a debitului cu un cuplu de rotație redus pe întregul interval de diametre.

  • Presiune nominală: Rezistență nominală de lucru de până la PN10 (10 bar la 20 grade C)
  • Interval de temperatură: Funcționare stabilă cuprinsă între -20 grade C și 140 grade C
  • Gama dimensională: Acoperă diametre exterioare metrice de la d63 mm până la d315 mm (DN50 la DN300)
  • Mecanism de manevră: Reductor mecanic de precizie cu roată manuală și indicator de poziție
  • Etanșare internă: Configurații disponibile cu garnituri performante din FKM sau PTFE
  • Lungime de montaj: Dimensiuni constructive standardizate conform EN 558 și ISO 5752

Materiale și standarde

Componentele în contact direct cu fluidul sunt prelucrate din PVDF pentru a rezista mediilor chimice agresive și solicitărilor termice intense. Corpul structural este executat din PP-GF30 ranforsat cu inserții filetate metalice din oțel inoxidabil 316 pentru a permite fixarea fermă între flanșe sau la capăt de conductă.

Armătura respectă cerințele riguroase ale standardelor ISO 10931, EN 558, ISO 5752 și ISO 7005 pentru compatibilitate cu flanșe industriale metrice. Materialul fluoropolimeric este conform cu reglementările FDA 21 CFR și cerințele de siguranță fiziologică, fiind adecvat pentru circuite de înaltă puritate fără eliberare de impurități sau contaminanți.

Aplicații

Acest robinet fluture cu urechi de prindere filetate este conceput special pentru trasee de distribuție a substanțelor chimice, industria semiconductorilor și rețele de apă de înaltă puritate. Construcția de tip lug permite demontarea tronsonului aval pentru operațiuni de mentenanță în timp ce menține etanșeitatea sub presiune pe tronsonul amonte.

Distribuit de BigWeld, distribuitor autorizat Georg Fischer, robinetul tip 578 oferă fiabilitate pe termen lung în fabrici chimice, procese farmaceutice, microelectronică și stații de deionizare a apei, gestionând eficient acizi concentrați, săruri și compuși oxidanți.

  Fișă tehnică (PDF)

Fabricat de Georg Fischer, robinetul fluture lug SYGEF Standard tip 578 cu reductor manual asigură izolarea sigură a fluidelor și controlul precis al debitului în rețelele industriale de proces. Proiectat pentru conducte metrice cu dimensiuni cuprinse între d63 și d315 (DN50 până la DN300), acest robinet industrial dispune de o carcasă din polipropilenă armată cu fibră de sticlă și inserții filetate lug din oțel inoxidabil 316, alături de un disc din fluorură de poliviniliden. Ansamblul este proiectat pentru instalații ce solicită inerție chimică și montaj de capăt de linie la presiuni de până la PN10.

Caracteristici tehnice

Robinetul integrează un reductor mecanic de turație prevăzut cu o roată de manevră ergonomică, facilitând o acționare progresivă și lină la presiuni diferențiale mari. Acest mecanism de manevră manuală previne șocurile hidraulice și asigură o reglare fină a debitului cu un cuplu de rotație redus pe întregul interval de diametre.

  • Presiune nominală: Rezistență nominală de lucru de până la PN10 (10 bar la 20 grade C)
  • Interval de temperatură: Funcționare stabilă cuprinsă între -20 grade C și 140 grade C
  • Gama dimensională: Acoperă diametre exterioare metrice de la d63 mm până la d315 mm (DN50 la DN300)
  • Mecanism de manevră: Reductor mecanic de precizie cu roată manuală și indicator de poziție
  • Etanșare internă: Configurații disponibile cu garnituri performante din FKM sau PTFE
  • Lungime de montaj: Dimensiuni constructive standardizate conform EN 558 și ISO 5752

Materiale și standarde

Componentele în contact direct cu fluidul sunt prelucrate din PVDF pentru a rezista mediilor chimice agresive și solicitărilor termice intense. Corpul structural este executat din PP-GF30 ranforsat cu inserții filetate metalice din oțel inoxidabil 316 pentru a permite fixarea fermă între flanșe sau la capăt de conductă.

Armătura respectă cerințele riguroase ale standardelor ISO 10931, EN 558, ISO 5752 și ISO 7005 pentru compatibilitate cu flanșe industriale metrice. Materialul fluoropolimeric este conform cu reglementările FDA 21 CFR și cerințele de siguranță fiziologică, fiind adecvat pentru circuite de înaltă puritate fără eliberare de impurități sau contaminanți.

Aplicații

Acest robinet fluture cu urechi de prindere filetate este conceput special pentru trasee de distribuție a substanțelor chimice, industria semiconductorilor și rețele de apă de înaltă puritate. Construcția de tip lug permite demontarea tronsonului aval pentru operațiuni de mentenanță în timp ce menține etanșeitatea sub presiune pe tronsonul amonte.

Distribuit de BigWeld, distribuitor autorizat Georg Fischer, robinetul tip 578 oferă fiabilitate pe termen lung în fabrici chimice, procese farmaceutice, microelectronică și stații de deionizare a apei, gestionând eficient acizi concentrați, săruri și compuși oxidanți.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 63 mm
Garnitura FKM
175578022
Material: PP-GF30
PN: 10 Bar
Buc. 8.712,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura PTFE
175578222
Material: PP-GF30
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura FKM
175578023
Material: PP-GF30
PN: 10 Bar
Buc. 10.284,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
Garnitura PTFE
175578223
Material: PP-GF30
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura FKM
175578024
Material: PP-GF30
PN: 10 Bar
Buc. 11.520,56 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
Garnitura PTFE
175578224
Material: PP-GF30
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura FKM
175578025
Material: PP-GF30
PN: 10 Bar
Buc. 13.326,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
Garnitura PTFE
175578225
Material: PP-GF30
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
Garnitura FKM
175578026
Material: PP-GF30
PN: 10 Bar
Buc. 16.322,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
Garnitura PTFE
175578226
Material: PP-GF30
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
Garnitura FKM
175578027
Material: PP-GF30
PN: 10 Bar
Buc. 19.786,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
Garnitura PTFE
175578227
Material: PP-GF30
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
Garnitura FKM
175578028
Material: PP-GF30
PN: 10 Bar
Buc. 26.631,89 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
Garnitura PTFE
175578228
Material: PP-GF30
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
Garnitura FKM
175578029
Material: PP-GF30
PN: 10 Bar
Buc. 50.727,56 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
Garnitura PTFE
175578229
Material: PP-GF30
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
Garnitura FKM
175578030
Material: PP-GF30
PN: 10 Bar
Buc. 60.873,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
Garnitura PTFE
175578230
Material: PP-GF30
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 175578022
D: 63 mm
Garnitura: FKM
Livrare în 24h
8.712,10 RON / Buc.
Cod produs: 175578222
D: 63 mm
Garnitura: PTFE
Livrare în 24h
La Cerere / Buc.
Cod produs: 175578023
D: 75 mm
Garnitura: FKM
Livrare în 24h
10.284,90 RON / Buc.
Cod produs: 175578223
D: 75 mm
Garnitura: PTFE
Livrare în 24h
La Cerere / Buc.
Cod produs: 175578024
D: 90 mm
Garnitura: FKM
Livrare în 24h
11.520,56 RON / Buc.
Cod produs: 175578224
D: 90 mm
Garnitura: PTFE
Livrare în 24h
La Cerere / Buc.
Cod produs: 175578025
D: 110 mm
Garnitura: FKM
Livrare în 24h
13.326,15 RON / Buc.
Cod produs: 175578225
D: 110 mm
Garnitura: PTFE
Livrare în 24h
La Cerere / Buc.
Cod produs: 175578026
D: 140 mm
Garnitura: FKM
Livrare în 24h
16.322,20 RON / Buc.
Cod produs: 175578226
D: 140 mm
Garnitura: PTFE
Livrare în 24h
La Cerere / Buc.
Cod produs: 175578027
D: 160 mm
Garnitura: FKM
Livrare în 24h
19.786,55 RON / Buc.
Cod produs: 175578227
D: 160 mm
Garnitura: PTFE
Livrare în 24h
La Cerere / Buc.
Cod produs: 175578028
D: 225 mm
Garnitura: FKM
Livrare în 24h
26.631,89 RON / Buc.
Cod produs: 175578228
D: 225 mm
Garnitura: PTFE
Livrare în 24h
La Cerere / Buc.
Cod produs: 175578029
D: 280 mm
Garnitura: FKM
Livrare în 24h
50.727,56 RON / Buc.
Cod produs: 175578229
D: 280 mm
Garnitura: PTFE
Livrare în 24h
La Cerere / Buc.
Cod produs: 175578030
D: 315 mm
Garnitura: FKM
Livrare în 24h
60.873,10 RON / Buc.
Cod produs: 175578230
D: 315 mm
Garnitura: PTFE
Livrare în 24h
La Cerere / Buc.
