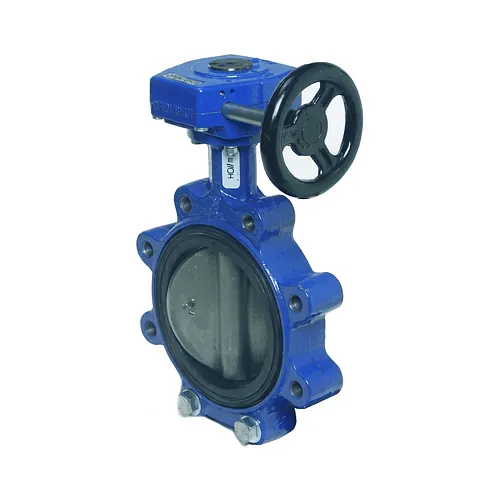

Robinet fluture Lug tip 038 cu reductor GGG40 PN16/PN10

  Fișă tehnică (PDF)

Robinetul fluture Lug tip 038 cu reductor manual este un ansamblu industrial de izolare și reglaj, proiectat pentru montaj între flanșe sau la capăt de linie în rețele de utilități, alimentare cu apă și distribuție industrială. Fabricat conform standardului de lungime EN 558 seria 20, robinetul are un corp din fontă ductilă GGG40 prevăzut cu urechi filetate (Lug) ce permit fixarea mecanică directă între contraflanșe și intervenția sigură asupra conductei din aval.

Caracteristici tehnice

Robinetul asigură o etanșare bidirecțională completă și un control fin al parametrilor de curgere prin intermediul unui reductor mecanic manual cu melc. Mecanismul închis de transmisie reduce efortul la roata de manevră, facilitează reglajul progresiv al debitului și previne șocurile hidraulice sau loviturile de berbec în timpul închiderii.

• Tip acționare: reductor manual mecanic cu melc și roată de manevră
• Lungime de montaj între fețe: standard EN 558 seria 20
• Compatibilitate flanșe: găurire conform EN 1092-2 (PN6, PN10, PN16) și ANSI 125/150
• Flanșă superioară pentru acționare: interfață standardizată DIN EN ISO 5211
• Manșoane de etanșare disponibile: EPDM, EPDM/DVGW certificat pentru apă potabilă, NBR și FKM
• Geometrie disc: profil hidrodinamic proiectat pentru pierderi minime de sarcină

Materiale și standarde

Toate componentele constructive ale robinetului tip 038 sunt alese pentru a garanta rezistență mecanică ridicată și durabilitate chimică îndelungată. Corpul este turnat din fontă ductilă GGG40 de mare rezistență, fiind protejat împotriva coroziunii exterioare prin straturi uniforme de Rilsan sau pulbere epoxidică aplicată în câmp electrostatic.

Discul robinetului este executat din oțel inoxidabil 1.4408 (echivalent AISI 316) fără acoperire suplimentară, oferind o anduranță excelentă la cavitație, coroziune și abraziune mecanică. Axul este prelucrat din oțel inoxidabil 1.4021, asigurând o transmitere rigidă a cuplului de rotație către disc, fără vibrații sau abateri la presiuni diferențiale ridicate. Manșonul interschimbabil din EPDM, EPDM/DVGW, NBR sau FKM îmbracă interiorul corpului, prevenind orice contact direct între fluidul vehiculat și carcasa metalică.

Instalare și îmbinare

Configurația cu urechi filetate de tip Lug permite fixarea rigidă a robinetului între flanșele conductei prin intermediul șuruburilor metrice individuale, fără a necesita tije filetate continue. Acest design oferă avantajul major al utilizării robinetului ca armătură terminală de capăt de linie, permițând demontarea tronsonului din aval pentru mentenanță sub presiune completă în amonte.

La instalare este esențială alinierea corectă a contraflanșelor pentru a elimina solicitările asimetrice de încovoiere pe corpul din fontă ductilă. Deoarece manșonul elastomeric se extinde peste fețele exterioare ale robinetului formând o garnitură plană integrată, nu este necesară adăugarea unor garnituri suplimentare de flanșă. Strângerea șuruburilor se realizează progresiv în cruce pentru a asigura o comprimare uniformă și o etanșeitate perfectă în exploatare.
