Reductor de presiune Tip 582 PVC-C d16-63 PN10

Reductor de presiune Tip 582 PVC-C d16-63 PN10

Material: PVC-C PN: 10

  Fișă tehnică (PDF)

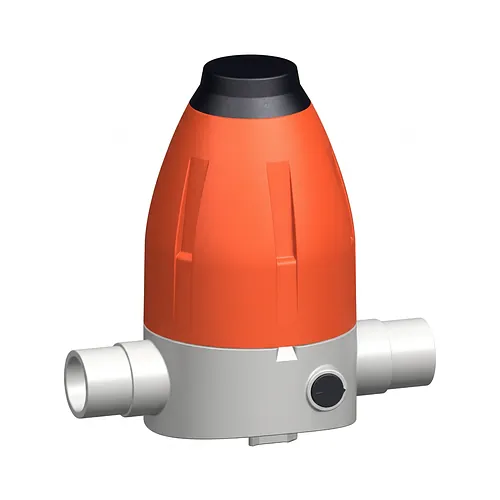

Reductorul de presiune apă (vana PRV) Georg Fischer Tip 582 din PVC-C este un regulator cu membrană cu acționare directă, care menține o presiune redusă și constantă în aval, indiferent de variațiile din amonte. Destinat inginerilor de proces și instalatorilor mecanici, acoperă gama metrică d16 până la d63 mm (DN10 până la DN50), este clasat PN10 la 20 de grade Celsius și se reglează în aval între 0,5 și 9,0 bar.

Caracteristici tehnice

Regulatorul funcționează pe baza unui mecanism cu membrană cu acționare directă, care izolează componentele mecanice metalice interne de fluidul vehiculat, rezultând un histerezis redus, o dinamică stabilă a reglajului și un răspuns rapid la șocurile hidraulice.

  • Presiune nominală: PN10 (10 bar la 20 de grade Celsius)
  • Interval de reglare în aval: 0,5 până la 9,0 bar
  • Gamă dimensională: capete lise metrice d16 până la d63 mm (DN10 până la DN50)
  • Membrană și etanșări: barieră principală PTFE/EPDM, garnituri O-ring secundare din EPDM sau FKM
  • Interfață de montaj: inserții filetate integrate din oțel inoxidabil, M6 și M8
  • Echipare manometru: livrare standard fără manometru montat, cu prize de racordare integrate

Materiale și standarde

Corpul reductorului este realizat din policlorură de vinil supraclorurată în nuanță gri agat (RAL 7038), un material care îmbină rigiditatea mecanică ridicată cu funcționarea la temperaturi de până la 80 de grade Celsius sub presiune.

PVC-C rezistă la acizi anorganici agresivi, baze și soluții saline, prevenind fisurarea sub tensiune și coroziunea internă care afectează aliajele convenționale în industria chimică, tratarea apei, tratamentele de suprafață și liniile de apă de înaltă puritate. Capetele lise metrice respectă standardele ISO 15493 și DIN 8079, astfel încât regulatorul se integrează direct într-o rețea metrică din PVC-C, fără adaptoare. Alegerea elastomerului urmează mediul vehiculat: EPDM ca etanșare industrială standard, FKM acolo unde se cere o rezistență chimică și acidă superioară.

Instalare și îmbinare

Capetele lise se asamblează prin lipire prin mufare, cu adeziv destinat PVC-C, rezultând o îmbinare permanentă și etanșă, conform practicii curente pentru sistemele metrice.

Reglarea valorii de consemn se face cu șurubul superior de ajustare, iar presiunea setată este menținută fără energie auxiliară externă, deci nu este necesară o alimentare pneumatică sau electrică în punctul de montaj. Prizele de racordare integrate permit montarea pe șantier a unui manometru în aval, atunci când se dorește urmărirea vizuală a presiunii reglate. Inserțiile filetate din oțel inoxidabil M6 și M8 asigură o fixare sigură pe suporți sau panouri, susținând echipamentul împotriva vibrațiilor și descărcând conductele adiacente de solicitări mecanice.

  Fișă tehnică (PDF)

Reductorul de presiune apă (vana PRV) Georg Fischer Tip 582 din PVC-C este un regulator cu membrană cu acționare directă, care menține o presiune redusă și constantă în aval, indiferent de variațiile din amonte. Destinat inginerilor de proces și instalatorilor mecanici, acoperă gama metrică d16 până la d63 mm (DN10 până la DN50), este clasat PN10 la 20 de grade Celsius și se reglează în aval între 0,5 și 9,0 bar.

Caracteristici tehnice

Regulatorul funcționează pe baza unui mecanism cu membrană cu acționare directă, care izolează componentele mecanice metalice interne de fluidul vehiculat, rezultând un histerezis redus, o dinamică stabilă a reglajului și un răspuns rapid la șocurile hidraulice.

  • Presiune nominală: PN10 (10 bar la 20 de grade Celsius)
  • Interval de reglare în aval: 0,5 până la 9,0 bar
  • Gamă dimensională: capete lise metrice d16 până la d63 mm (DN10 până la DN50)
  • Membrană și etanșări: barieră principală PTFE/EPDM, garnituri O-ring secundare din EPDM sau FKM
  • Interfață de montaj: inserții filetate integrate din oțel inoxidabil, M6 și M8
  • Echipare manometru: livrare standard fără manometru montat, cu prize de racordare integrate

Materiale și standarde

Corpul reductorului este realizat din policlorură de vinil supraclorurată în nuanță gri agat (RAL 7038), un material care îmbină rigiditatea mecanică ridicată cu funcționarea la temperaturi de până la 80 de grade Celsius sub presiune.

PVC-C rezistă la acizi anorganici agresivi, baze și soluții saline, prevenind fisurarea sub tensiune și coroziunea internă care afectează aliajele convenționale în industria chimică, tratarea apei, tratamentele de suprafață și liniile de apă de înaltă puritate. Capetele lise metrice respectă standardele ISO 15493 și DIN 8079, astfel încât regulatorul se integrează direct într-o rețea metrică din PVC-C, fără adaptoare. Alegerea elastomerului urmează mediul vehiculat: EPDM ca etanșare industrială standard, FKM acolo unde se cere o rezistență chimică și acidă superioară.

Instalare și îmbinare

Capetele lise se asamblează prin lipire prin mufare, cu adeziv destinat PVC-C, rezultând o îmbinare permanentă și etanșă, conform practicii curente pentru sistemele metrice.

Reglarea valorii de consemn se face cu șurubul superior de ajustare, iar presiunea setată este menținută fără energie auxiliară externă, deci nu este necesară o alimentare pneumatică sau electrică în punctul de montaj. Prizele de racordare integrate permit montarea pe șantier a unui manometru în aval, atunci când se dorește urmărirea vizuală a presiunii reglate. Inserțiile filetate din oțel inoxidabil M6 și M8 asigură o fixare sigură pe suporți sau panouri, susținând echipamentul împotriva vibrațiilor și descărcând conductele adiacente de solicitări mecanice.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
163582001
Material: PVC-C
PN: 10
Buc. 4.316,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
163582011
Material: PVC-C
PN: 10
Buc. 4.532,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
163582002
Material: PVC-C
PN: 10
Buc. 4.316,35 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
163582012
Material: PVC-C
PN: 10
Buc. 4.532,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
163582003
Material: PVC-C
PN: 10
Buc. 5.343,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
163582013
Material: PVC-C
PN: 10
Buc. 5.611,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
163582004
Material: PVC-C
PN: 10
Buc. 5.343,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
163582014
Material: PVC-C
PN: 10
Buc. 5.611,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
163582005
Material: PVC-C
PN: 10
Buc. 6.782,66 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
163582015
Material: PVC-C
PN: 10
Buc. 7.121,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
163582006
Material: PVC-C
PN: 10
Buc. 6.782,66 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
163582016
Material: PVC-C
PN: 10
Buc. 7.121,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
163582007
Material: PVC-C
PN: 10
Buc. 8.426,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
163582017
Material: PVC-C
PN: 10
Buc. 8.848,29 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 163582001
D: 16 mm
Garnitura: EPDM
Livrare în 24h
4.316,35 RON / Buc.
Cod produs: 163582011
D: 16 mm
Garnitura: FKM
Livrare în 24h
4.532,10 RON / Buc.
Cod produs: 163582002
D: 20 mm
Garnitura: EPDM
Livrare în 24h
4.316,35 RON / Buc.
Cod produs: 163582012
D: 20 mm
Garnitura: FKM
Livrare în 24h
4.532,10 RON / Buc.
Cod produs: 163582003
D: 25 mm
Garnitura: EPDM
Livrare în 24h
5.343,90 RON / Buc.
Cod produs: 163582013
D: 25 mm
Garnitura: FKM
Livrare în 24h
5.611,05 RON / Buc.
Cod produs: 163582004
D: 32 mm
Garnitura: EPDM
Livrare în 24h
5.343,90 RON / Buc.
Cod produs: 163582014
D: 32 mm
Garnitura: FKM
Livrare în 24h
5.611,05 RON / Buc.
Cod produs: 163582005
D: 40 mm
Garnitura: EPDM
Livrare în 24h
6.782,66 RON / Buc.
Cod produs: 163582015
D: 40 mm
Garnitura: FKM
Livrare în 24h
7.121,65 RON / Buc.
Cod produs: 163582006
D: 50 mm
Garnitura: EPDM
Livrare în 24h
6.782,66 RON / Buc.
Cod produs: 163582016
D: 50 mm
Garnitura: FKM
Livrare în 24h
7.121,65 RON / Buc.
Cod produs: 163582007
D: 63 mm
Garnitura: EPDM
Livrare în 24h
8.426,85 RON / Buc.
Cod produs: 163582017
D: 63 mm
Garnitura: FKM
Livrare în 24h
8.848,29 RON / Buc.
