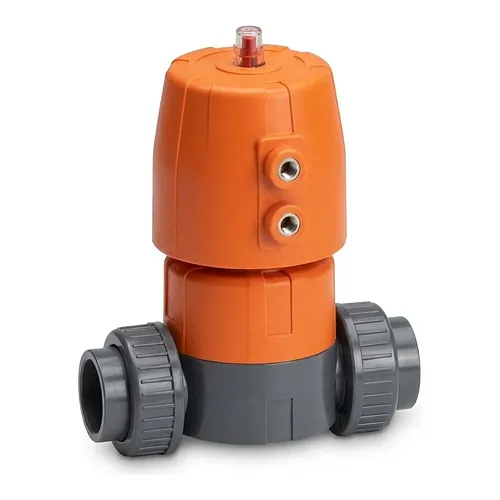

Robinet cu diafragmă DIASTAR 10 PVC-U NC (normal închis)
Robinetul cu diafragmă DIASTAR 10 PVC-U de la Georg Fischer este un echipament industrial automatizat proiectat pentru izolarea fiabilă și reglarea liniară a debitului în rețele tehnologice solicitante. Acționat printr-un mecanism pneumatic normal închis (NC) cu revenire prin arc, acest robinet funcționează la o presiune nominală de 10 bar la 20 grade Celsius pe întreaga gamă de diametre de la d16 mm până la d63 mm, garantând siguranță maximă în transportul fluidelor corozive.
Caracteristici tehnice
Robinetul integrează un actuator pneumatic prevăzut cu un pachet de arcuri pretensionate care asigură închiderea automată de siguranță la întreruperea alimentării cu aer comprimat. Geometria internă optimizată a corpului oferă o capacitate de curgere dublă comparativ cu generațiile anterioare, reducând pierderile de presiune și asigurând o curbă de reglaj liniară pe toată durata funcționării.
- Presiune nominală de lucru: 10 bar la 20 grade Celsius pe întreaga gamă de la d16 mm până la d63 mm
- Mod de acționare: pneumatic normal închis (NC) cu pachet intern de arcuri de revenire
- Conexiuni aer de comandă: racorduri pneumatice orientabile în trepte de 90 grade
- Interfață de automatizare: compatibilitate directă cu limitatori de cursă, electrovalve pilot și poziționere electro-pneumatice
- Temperatură ambientală pentru actuator: de la -25 grade Celsius până la 70 grade Celsius
Racordurile de aer orientabile permit o traseizare ordonată a tubulaturii pneumatice în tablouri de proces, skiduri compacte și colectoare tehnologice, eliminând solicitările mecanice pe conexiuni. Pachetul de arcuri calibrate menține o apăsare uniformă de etanșare pe membrană pe toată cursa de închidere, prevenind scăpările interne de fluid și prelungind durata de viață a diafragmei în regim de lucru continuu.
Materiale și standarde
Corpul robinetului este injectat din policlorură de vinil neplastifiată (PVC-U) de culoare gri închis RAL 7011, oferind o stabilitate mecanică ridicată și o inerție chimică excelentă. Carcasa actuatorului este fabricată din materiale plastice tehnice rezistente la coroziune și la vaporii chimici agresivi prezenți în mediul industrial.
Materialul PVC-U asigură o compatibilitate chimică ridicată în contact cu acizi anorganici, baze și soluții saline utilizate frecvent în procesele chimice și în tratarea apei. Presiunea nominală de lucru este definită la o temperatură de referință de 20 grade Celsius, aplicându-se coeficienții de reducere a presiunii odată cu creșterea temperaturii până la limita maximă de 45 grade Celsius admisă pentru material.
Aplicații
Conceput pentru manipularea automată a fluidelor în instalații industriale, robinetul DIASTAR 10 asigură închiderea etanșă și reglajul de precizie în circuite de dozare chimică, stații de tratare a apei și instalații de neutralizare. Construcția fără presgarnitură elimină riscul scurgerilor exterioare, protejând puritatea fluidului și siguranța operatorilor în medii de lucru agresive.
Robinetul cu diafragmă DIASTAR 10 PVC-U de la Georg Fischer este un echipament industrial automatizat proiectat pentru izolarea fiabilă și reglarea liniară a debitului în rețele tehnologice solicitante. Acționat printr-un mecanism pneumatic normal închis (NC) cu revenire prin arc, acest robinet funcționează la o presiune nominală de 10 bar la 20 grade Celsius pe întreaga gamă de diametre de la d16 mm până la d63 mm, garantând siguranță maximă în transportul fluidelor corozive.
Caracteristici tehnice
Robinetul integrează un actuator pneumatic prevăzut cu un pachet de arcuri pretensionate care asigură închiderea automată de siguranță la întreruperea alimentării cu aer comprimat. Geometria internă optimizată a corpului oferă o capacitate de curgere dublă comparativ cu generațiile anterioare, reducând pierderile de presiune și asigurând o curbă de reglaj liniară pe toată durata funcționării.
- Presiune nominală de lucru: 10 bar la 20 grade Celsius pe întreaga gamă de la d16 mm până la d63 mm
- Mod de acționare: pneumatic normal închis (NC) cu pachet intern de arcuri de revenire
- Conexiuni aer de comandă: racorduri pneumatice orientabile în trepte de 90 grade
- Interfață de automatizare: compatibilitate directă cu limitatori de cursă, electrovalve pilot și poziționere electro-pneumatice
- Temperatură ambientală pentru actuator: de la -25 grade Celsius până la 70 grade Celsius
Racordurile de aer orientabile permit o traseizare ordonată a tubulaturii pneumatice în tablouri de proces, skiduri compacte și colectoare tehnologice, eliminând solicitările mecanice pe conexiuni. Pachetul de arcuri calibrate menține o apăsare uniformă de etanșare pe membrană pe toată cursa de închidere, prevenind scăpările interne de fluid și prelungind durata de viață a diafragmei în regim de lucru continuu.
Materiale și standarde
Corpul robinetului este injectat din policlorură de vinil neplastifiată (PVC-U) de culoare gri închis RAL 7011, oferind o stabilitate mecanică ridicată și o inerție chimică excelentă. Carcasa actuatorului este fabricată din materiale plastice tehnice rezistente la coroziune și la vaporii chimici agresivi prezenți în mediul industrial.
Materialul PVC-U asigură o compatibilitate chimică ridicată în contact cu acizi anorganici, baze și soluții saline utilizate frecvent în procesele chimice și în tratarea apei. Presiunea nominală de lucru este definită la o temperatură de referință de 20 grade Celsius, aplicându-se coeficienții de reducere a presiunii odată cu creșterea temperaturii până la limita maximă de 45 grade Celsius admisă pentru material.
Aplicații
Conceput pentru manipularea automată a fluidelor în instalații industriale, robinetul DIASTAR 10 asigură închiderea etanșă și reglajul de precizie în circuite de dozare chimică, stații de tratare a apei și instalații de neutralizare. Construcția fără presgarnitură elimină riscul scurgerilor exterioare, protejând puritatea fluidului și siguranța operatorilor în medii de lucru agresive.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
16 mm
|
161624011 |
Material: PVC-U
PN: 10 Bar
|
Buc. | 1.449,48 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
|
161624012 |
Material: PVC-U
PN: 10 Bar
|
Buc. | 1.509,04 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
|
161624013 |
Material: PVC-U
PN: 10 Bar
|
Buc. | 1.616,54 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
|
161624014 |
Material: PVC-U
PN: 10 Bar
|
Buc. | 1.700,39 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
|
161624015 |
Material: PVC-U
PN: 10 Bar
|
Buc. | 2.131,63 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
|
161624016 |
Material: PVC-U
PN: 10 Bar
|
Buc. | 2.562,63 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
|
161624017 |
Material: PVC-U
PN: 10 Bar
|
Buc. | 3.269,21 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
