Robinet cu membrană tip DIASTAR 025 FO PVDF d75-160

Robinet cu membrană tip DIASTAR 025 FO PVDF d75-160

Material: PVDF PN: 6-8-10 Bar

  Fișă tehnică (PDF)

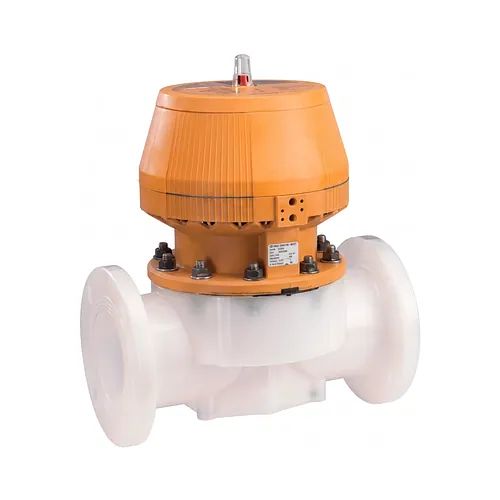

Robinetul cu membrană Georg Fischer SYGEF Standard DIASTAR 025 FO este acționat pneumatic și se livrează cu flanșe fixe pentru dimensiuni metrice de la d75 la d160 mm, fiind destinat distribuției de substanțe chimice agresive, rețelelor de apă deionizată și conductelor tehnologice de înaltă puritate. Corpul din PVDF neopacizat lucrează cu fluide de la -20 până la 140 grade C, iar servomotorul normal deschis (FO) aduce robinetul în poziție complet deschisă la pierderea presiunii aerului de comandă.

Caracteristici tehnice

Un pachet intern de arcuri deschide complet secțiunea de curgere în absența semnalului pneumatic, menținând circulația în circuitele de proces critice. Aerul comprimat de comandă se introduce printr-un racord G 1/4 țoli și acționează mecanismul cu membrană pentru reglaj fin sau închidere etanșă.

  • Configurație: robinet cu membrană acționat pneumatic, revenire prin arcuri normal deschis (FO)
  • Conexiune de comandă a servomotorului: racord G 1/4 țoli pentru aer comprimat
  • Tip îmbinare: flanșe fixe metrice conforme dimensional cu EN 1092 și ISO 7005
  • Interval de temperatură de lucru: de la -20 până la 140 grade C
  • Membrană: ansamblu dublu, față din PTFE în contact cu fluidul și suport din EPDM vulcanizat cu peroxid
  • Rugozitate internă: Ra de maximum 0,5 micrometri

Materiale și standarde

Corpul este injectat din fluorură de poliviniliden (PVDF) detensionată termic, iar carcasa servomotorului din polipropilenă armată cu 30% fibră de sticlă (PP-GF30). PVDF-ul are o densitate de circa 1,78 g/cm3, punct de topire peste 175 grade C și tensiuni interne remanente de maximum 2,5 N/mm2 după tratamentul termic.

Dimensiunile și performanțele respectă ISO 10931, iar lungimile de montaj între fețe sunt conforme cu EN 558 și ISO 5752. PVDF-ul aflat în contact cu fluidul respectă FDA 21 CFR 177.2510, iar fața din PTFE a membranei respectă FDA 21 CFR 177.1550.

Aplicații

Utilizările tipice sunt liniile de dozare de acizi și soluții saline, buclele de apă deionizată și purificată și circuitele industriale de înaltă puritate care necesită izolare sau reglare automatizată. Sistemul suportă sterilizare cu abur, igienizare cu apă fierbinte, tratare cu ozon și igienizare chimică.

La 20 grade C, PVDF-ul este rezistent la acid sulfuric până la 96%, acid clorhidric până la 30%, acid fluorhidric, soluții de săruri, alcooli și hidrocarburi alifatice sau aromatice. Rezistența este doar condiționată la halogeni, cetone, esteri și hidrocarburi clorurate și este inexistentă la baze anorganice și organice, precum hidroxidul de sodiu și aminele, respectiv la aldehide. Verificați fluidul, concentrația și temperatura în tabelul de rezistență chimică înainte de alegerea robinetului.

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer SYGEF Standard DIASTAR 025 FO este acționat pneumatic și se livrează cu flanșe fixe pentru dimensiuni metrice de la d75 la d160 mm, fiind destinat distribuției de substanțe chimice agresive, rețelelor de apă deionizată și conductelor tehnologice de înaltă puritate. Corpul din PVDF neopacizat lucrează cu fluide de la -20 până la 140 grade C, iar servomotorul normal deschis (FO) aduce robinetul în poziție complet deschisă la pierderea presiunii aerului de comandă.

Caracteristici tehnice

Un pachet intern de arcuri deschide complet secțiunea de curgere în absența semnalului pneumatic, menținând circulația în circuitele de proces critice. Aerul comprimat de comandă se introduce printr-un racord G 1/4 țoli și acționează mecanismul cu membrană pentru reglaj fin sau închidere etanșă.

  • Configurație: robinet cu membrană acționat pneumatic, revenire prin arcuri normal deschis (FO)
  • Conexiune de comandă a servomotorului: racord G 1/4 țoli pentru aer comprimat
  • Tip îmbinare: flanșe fixe metrice conforme dimensional cu EN 1092 și ISO 7005
  • Interval de temperatură de lucru: de la -20 până la 140 grade C
  • Membrană: ansamblu dublu, față din PTFE în contact cu fluidul și suport din EPDM vulcanizat cu peroxid
  • Rugozitate internă: Ra de maximum 0,5 micrometri

Materiale și standarde

Corpul este injectat din fluorură de poliviniliden (PVDF) detensionată termic, iar carcasa servomotorului din polipropilenă armată cu 30% fibră de sticlă (PP-GF30). PVDF-ul are o densitate de circa 1,78 g/cm3, punct de topire peste 175 grade C și tensiuni interne remanente de maximum 2,5 N/mm2 după tratamentul termic.

Dimensiunile și performanțele respectă ISO 10931, iar lungimile de montaj între fețe sunt conforme cu EN 558 și ISO 5752. PVDF-ul aflat în contact cu fluidul respectă FDA 21 CFR 177.2510, iar fața din PTFE a membranei respectă FDA 21 CFR 177.1550.

Aplicații

Utilizările tipice sunt liniile de dozare de acizi și soluții saline, buclele de apă deionizată și purificată și circuitele industriale de înaltă puritate care necesită izolare sau reglare automatizată. Sistemul suportă sterilizare cu abur, igienizare cu apă fierbinte, tratare cu ozon și igienizare chimică.

La 20 grade C, PVDF-ul este rezistent la acid sulfuric până la 96%, acid clorhidric până la 30%, acid fluorhidric, soluții de săruri, alcooli și hidrocarburi alifatice sau aromatice. Rezistența este doar condiționată la halogeni, cetone, esteri și hidrocarburi clorurate și este inexistentă la baze anorganice și organice, precum hidroxidul de sodiu și aminele, respectiv la aldehide. Verificați fluidul, concentrația și temperatura în tabelul de rezistență chimică înainte de alegerea robinetului.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 75 mm
199025367
Material: PVDF
PN: 6-8-10 Bar
Buc. 15.579,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
199025368
Material: PVDF
PN: 6-8-10 Bar
Buc. 20.833,76 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
199025369
Material: PVDF
PN: 6-8-10 Bar
Buc. 26.122,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
199025370
Material: PVDF
PN: 6-8-10 Bar
Buc. 50.509,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199025367
D: 75 mm
Livrare în 24h
15.579,20 RON / Buc.
Cod produs: 199025368
D: 90 mm
Livrare în 24h
20.833,76 RON / Buc.
Cod produs: 199025369
D: 110 mm
Livrare în 24h
26.122,40 RON / Buc.
Cod produs: 199025370
D: 160 mm
Livrare în 24h
50.509,70 RON / Buc.
