Vana cu diafragma tip 604 PVDF

  Fișă tehnică (PDF)

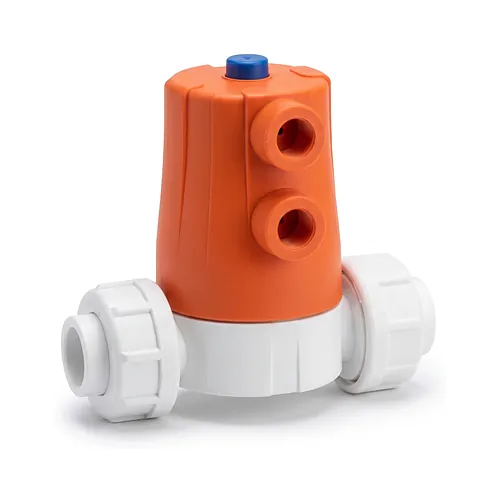

Robinetul cu membrană Georg Fischer SYGEF Standard tip 604 d20 DN15 PN6 este o armătură industrială acționată pneumatic, proiectată pentru reglarea precisă a debitului, secționarea și controlul fluidelor agresive în instalații chimice, rețele de apă deionizată și circuite industriale de înaltă puritate. Fabricat din polifluorură de viniliden (PVDF) de calitate superioară, acest robinet compact dispune de o construcție integrală din plastic, fără șuruburi exterioare din metal, eliminând complet riscul coroziunii atmosferice în medii agresive. Servomotorul pneumatic integrat garantează manevre repetabile și sigure în liniile automatizate, asigurând o etanșare ireproșabilă.

Prevăzut cu racorduri olandez pentru lipire prin mufare metrică, acest robinet tip 604 permite montarea și demontarea radială rapidă în timpul lucrărilor de mentenanță, fără a tensiona conductele adiacente. Geometria internă a corpului este optimizată hidraulic pentru a reduce pierderile de sarcină și pentru a preveni formarea zonelor moarte, menținând standarde înalte de curățenie și o dinamică fluidă constantă. În funcție de cerințele de proces, robinetul este echipat cu membrane din FKM sau PTFE/EPDM cu barieră de difuzie, oferind o rezistență chimică excelentă împotriva acizilor oxidanți concentrați, solvenților organici și apei pure. Corpul din PVDF își păstrează proprietățile mecanice remarcabile și stabilitatea dimensională pe un interval termic cuprins între -20 grade și +140 grade Celsius, rezistând la îmbătrânire.

Caracteristici tehnice principale și parametri funcționali:

• Denumire produs: robinet cu membrană acționat pneumatic tip 604.
• Dimensiuni nominale: racorduri olandez d20 mm pentru lipire prin mufare, diametru nominal DN15.
• Presiune nominală: clasă de presiune PN6 (presiune maximă de regim 6 bar la temperatură ambiantă).
• Material corp: polifluorură de viniliden SYGEF Standard (PVDF), rugozitate internă Ra ≤ 0.5 μm.
• Materiale membrană: fluoroelastomer FKM sau sistem bistrat PTFE/EPDM.
• Tehnologie de îmbinare: lipire prin mufare cu element încălzitor conform normelor DVS 2207 Partea 15.
• Construcție carcasă: corp integral nemetalic rezistent la coroziune chimică.

În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează componente originale SYGEF PVDF concepute pentru industria chimică, stații de tratare a apei și facilități de microelectronică. Robinetul respectă standardele europene pentru conducte industriale, garantând siguranță în exploatare și durabilitate pe termen lung.
