Robinet cu bilă 546 Pro PVC-C FO, mufe filetate ISO/Rp

Robinet cu bilă 546 Pro PVC-C FO, mufe filetate ISO/Rp

Material: PVC-C PN: 10

  Fișă tehnică (PDF)

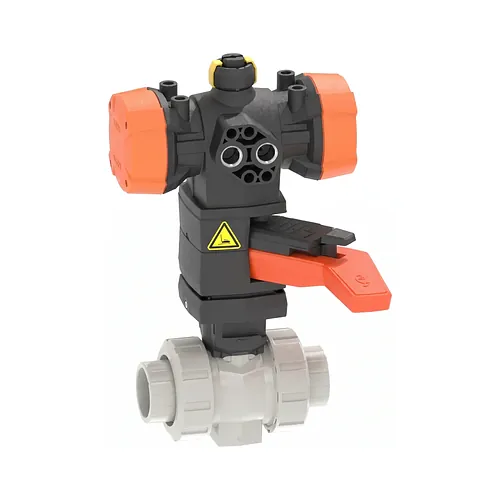

Robinetul cu bilă Georg Fischer 546 Pro FO din PVC-C este o armătură cu două căi acționată pneumatic, destinată fluidelor corozive din instalațiile de proces automatizate. Actuatorul PPA cu simplă acțiune și revenire cu arc aduce bila în poziția complet deschis la pierderea aerului de comandă sau a semnalului. Se livrează cu mufe filetate interior ISO/Rp, în dimensiuni de la d16 la d63 mm, cu scaune din PTFE și etanșări EPDM sau FKM, clasa PN 10 la 20 grade C.

Caracteristici tehnice

Actuatorul este un ansamblu cu arc calibrat configurat pentru deschidere de siguranță (FO), astfel încât robinetul ajunge în poziția deschis fără energie auxiliară și împiedică acumularea de presiune. Accesoriile de comandă se montează direct pe interfața NAMUR conformă cu VDI/VDE 3845, fără console sau cuplaje intermediare.

  • Actuator: pneumatic PPA cu simplă acțiune, deschidere de siguranță (FO) prin revenire cu arc
  • Racordare: mufe cilindrice filetate interior conform ISO/Rp, de la d16 la d63 mm
  • Presiune nominală: PN 10 la temperatura de referință de 20 grade C
  • Interfață de comandă: standard NAMUR conform VDI/VDE 3845 pentru electrovalve de pilotare, cutii cu senzori de capăt de cursă și poziționere
  • Etanșare: scaune din PTFE cu frecare redusă și garnituri de susținere din EPDM sau FKM
  • Dotări: indicator optic de poziție și levier integrat de acționare manuală

Aplicații

Modelul 546 Pro FO este indicat pentru circuitele automatizate care trebuie să rămână deschise la căderea aerului comprimat sau a alimentării electrice, în contact cu acizi, baze și soluții saline agresive. Domeniile uzuale sunt industria chimică și dozarea reactivilor, tratarea apei, inclusiv apă demineralizată și ultrapură, epurarea apelor uzate, galvanizarea și tratamentele de suprafață, microelectronica și fabricația de semiconductoare sau cablaje imprimate, precum și instalațiile navale.

Levierul de acționare manuală permite manevrarea mecanică la punerea în funcțiune, la testele funcționale și în procedurile de oprire de urgență, iar indicatorul optic confirmă imediat poziția bilei. Inserțiile filetate metalice din carcasă asigură fixarea sigură pe console și cadre de susținere.

Materiale și standarde

Toate componentele în contact cu fluidul sunt executate din policlorură de vinil post-clorurată (PVC-C) în nuanța gri agat RAL 7038, un material termorezistent și ignifug, cu rezistență chimică și comportare termică superioare celor ale PVC-U. Carcasa actuatorului din polipropilenă armată cu fibră de sticlă (PP-GF) protejează cremaliera și pachetul de arcuri împotriva vaporilor agresivi din hală.

Alegerea scaunelor și a garniturilor se face după mediul vehiculat: PTFE pentru scaunele bilei, EPDM ca elastomer industrial standard și FKM acolo unde se cere rezistență ridicată la acizi. Sistemul Georg Fischer din PVC-C are ca referințe ISO 15493 pentru țevi și fitinguri, EN 558 și ISO 5752 pentru lungimile de montaj ale armăturilor, respectiv VDI/VDE 3845 (NAMUR) pentru interfața de comandă a actuatorului.

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer 546 Pro FO din PVC-C este o armătură cu două căi acționată pneumatic, destinată fluidelor corozive din instalațiile de proces automatizate. Actuatorul PPA cu simplă acțiune și revenire cu arc aduce bila în poziția complet deschis la pierderea aerului de comandă sau a semnalului. Se livrează cu mufe filetate interior ISO/Rp, în dimensiuni de la d16 la d63 mm, cu scaune din PTFE și etanșări EPDM sau FKM, clasa PN 10 la 20 grade C.

Caracteristici tehnice

Actuatorul este un ansamblu cu arc calibrat configurat pentru deschidere de siguranță (FO), astfel încât robinetul ajunge în poziția deschis fără energie auxiliară și împiedică acumularea de presiune. Accesoriile de comandă se montează direct pe interfața NAMUR conformă cu VDI/VDE 3845, fără console sau cuplaje intermediare.

  • Actuator: pneumatic PPA cu simplă acțiune, deschidere de siguranță (FO) prin revenire cu arc
  • Racordare: mufe cilindrice filetate interior conform ISO/Rp, de la d16 la d63 mm
  • Presiune nominală: PN 10 la temperatura de referință de 20 grade C
  • Interfață de comandă: standard NAMUR conform VDI/VDE 3845 pentru electrovalve de pilotare, cutii cu senzori de capăt de cursă și poziționere
  • Etanșare: scaune din PTFE cu frecare redusă și garnituri de susținere din EPDM sau FKM
  • Dotări: indicator optic de poziție și levier integrat de acționare manuală

Aplicații

Modelul 546 Pro FO este indicat pentru circuitele automatizate care trebuie să rămână deschise la căderea aerului comprimat sau a alimentării electrice, în contact cu acizi, baze și soluții saline agresive. Domeniile uzuale sunt industria chimică și dozarea reactivilor, tratarea apei, inclusiv apă demineralizată și ultrapură, epurarea apelor uzate, galvanizarea și tratamentele de suprafață, microelectronica și fabricația de semiconductoare sau cablaje imprimate, precum și instalațiile navale.

Levierul de acționare manuală permite manevrarea mecanică la punerea în funcțiune, la testele funcționale și în procedurile de oprire de urgență, iar indicatorul optic confirmă imediat poziția bilei. Inserțiile filetate metalice din carcasă asigură fixarea sigură pe console și cadre de susținere.

Materiale și standarde

Toate componentele în contact cu fluidul sunt executate din policlorură de vinil post-clorurată (PVC-C) în nuanța gri agat RAL 7038, un material termorezistent și ignifug, cu rezistență chimică și comportare termică superioare celor ale PVC-U. Carcasa actuatorului din polipropilenă armată cu fibră de sticlă (PP-GF) protejează cremaliera și pachetul de arcuri împotriva vaporilor agresivi din hală.

Alegerea scaunelor și a garniturilor se face după mediul vehiculat: PTFE pentru scaunele bilei, EPDM ca elastomer industrial standard și FKM acolo unde se cere rezistență ridicată la acizi. Sistemul Georg Fischer din PVC-C are ca referințe ISO 15493 pentru țevi și fitinguri, EN 558 și ISO 5752 pentru lungimile de montaj ale armăturilor, respectiv VDI/VDE 3845 (NAMUR) pentru interfața de comandă a actuatorului.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
Garnitura EPDM
199250792
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
Garnitura FKM
199250812
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura EPDM
199250793
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
199250813
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
199250794
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
199250814
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
199250795
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
199250815
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
199250796
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
199250816
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
199250797
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
199250817
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
199250798
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
199250818
Material: PVC-C
PN: 10
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
