Robinet cu bilă ABS tip 127 24V mufe filetate ISO Rp

  Fișă tehnică (PDF)

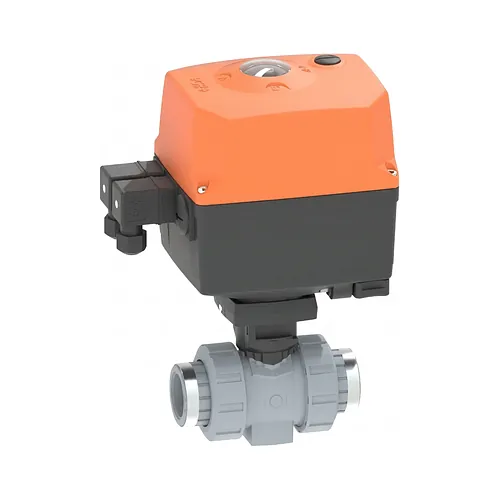

Robinetul cu bilă din ABS tip 127 Georg Fischer este un robinet acționat electric, pentru închidere automată On/Off în rețele de conducte industriale, instalații de răcire, circuite de apă răcită și stații de tratare a apei. Combină corpul recunoscut al robinetului tip 546 cu servomotorul electric EA15, se livrează preasamblat, cu mufe filetate interior cilindrice ISO Rp, în dimensiuni de la 3/8" la 2" și presiune nominală de 10 bar la 20 grade.

Caracteristici tehnice

Automatizarea în sfert de tură este asigurată de un servomotor electric EA15 compact, alimentat la 24V AC/DC, care realizează o rotație precisă de 90 grade pe o cinematică a robinetului cu frecare redusă. Poziția este urmărită printr-un indicator optic integrat și prin contacte electrice auxiliare de poziție.

• Servomotor: servomotor electric Georg Fischer EA15, alimentare 24V AC/DC.
• Presiune de lucru: 10 bar (PN10) la 20 grade, pe întreaga gamă dimensională.
• Grad de protecție: IP68, etanș la praf și la imersiune prelungită în apă.
• Element de încălzire: rezistență internă montată din fabrică, împotriva condensului în circuitele reci.
• Comandă manuală de urgență: pârghie integrată pentru poziționare mecanică la punerea în funcțiune sau la căderea alimentării.
• Racorduri de capăt: mufe filetate interior cilindrice conforme ISO Rp, de la 3/8" la 2".

Materiale și standarde

Robinetul este realizat integral din materiale termoplastice tehnice și compuși elastomerici, astfel încât zona udată nu prezintă risc de coroziune metalică. Corpul și bila flotantă sunt din ABS, scaunele bilei din PTFE, iar etanșările din EPDM.

ABS-ul își păstrează rezistența la impact și un comportament mecanic stabil până la temperaturi negative, motiv pentru care este materialul de referință în instalații de răcire, circuite de apă răcită, tratarea apei și aplicații navale. Scaunele PTFE cu frecare redusă mențin un cuplu de pornire scăzut și o închidere etanșă chiar și după perioade lungi de staționare, iar garniturile EPDM sunt potrivite mediilor pe bază de apă specifice acestor circuite. În gama de robineți ABS Georg Fischer, carcasele servomotoarelor sunt din polipropilenă armată cu fibră de sticlă (PP-GF), iar piulițele olandeze sunt din ABS; filetele de capăt respectă specificația ISO Rp.

Instalare și îmbinare

Mufele ISO Rp permit racordarea mecanică directă în rețele filetate, fără lipire prin mufare și fără timp de uscare a adezivului înaintea probei de presiune. Acolo unde filetul se execută pe șantier, componenta corespondentă este țeava ABS cu perete gros, destinată filetării.

Ansamblul ajunge montat și reglat din fabrică, astfel că punerea în funcțiune se rezumă la conectarea alimentării de 24V AC/DC și a contactelor auxiliare de poziție. Carcasa IP68 permite montajul în camere tehnice umede și în cămine expuse imersiunii prelungite în apă, iar rezistența internă de încălzire trebuie menținută sub tensiune în circuitele reci, unde altfel s-ar forma condens în interiorul servomotorului. La întreruperea alimentării, comanda manuală de urgență permite aducerea bilei în poziția dorită.
