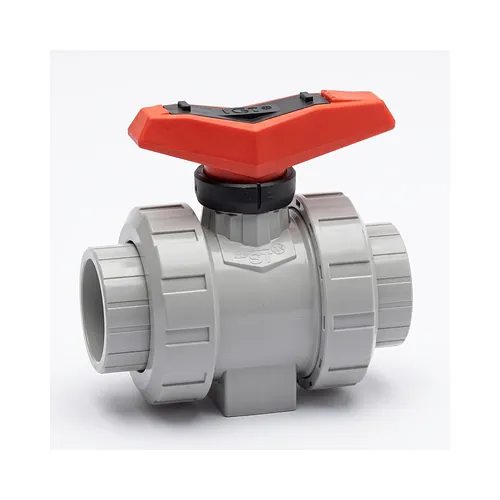

Robinet cu bilă PVC-C tip 546 Pro, mufe filetate 3/8"–4", PN10

Robinet cu bilă PVC-C tip 546 Pro, mufe filetate 3/8"–4", PN10

Material: PVC-C PN: 10 bar

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer Tip 546 Pro din PVC-C este o armătură termoplastică industrială de izolare și control, dezvoltată pentru circuite de procesare chimică și sisteme tehnologice supuse unor temperaturi ridicate. Echipat cu mufe filetate interioare de la 3/8 țoli până la 4 țoli, acest robinet asigură o închidere etanșă la o presiune nominală de regim PN10. Soluția este destinată inginerilor de proces și instalatorilor industriali care solicită rezistență chimică fără compromisuri și siguranță în exploatare la temperaturi continue de până la 80 grade Celsius.

Caracteristici tehnice

Robinetul Tip 546 Pro combină un cuplu redus de manevră cu o etanșare bidirecțională perfectă pe conducte de fluide agresive sau de înaltă puritate. Arhitectura modulară permite controlul manual facil sau automatizarea completă fără modificarea traseului de conducte.

  • Presiune nominală: PN10 (10 bar la temperatura de referință de 20 grade Celsius).
  • Interval de temperatură de lucru: Funcționare continuă de la 0 până la 80 grade Celsius sub presiune.
  • Tip racordare: Mufe filetate interioare de la 3/8 țoli până la 4 țoli pentru integrare mecanică rapidă.
  • Sistem de etanșare: Scaun pentru bilă din PTFE cu coeficient redus de frecare, dublat de garnituri din EPDM sau FKM.
  • Operare manuală: Manetă ergonomică blocabilă standard pentru prevenirea acționărilor neautorizate.
  • Interfață de automatizare: Inserții filetate integrate din oțel inoxidabil compatibile cu flanșe conform DIN/ISO 5211.

Materiale și standarde

Fabricat integral din policlorură de vinil supraclorurată (PVC-C gri agat RAL 7038), corpul robinetului și bila rezistă la atacul acizilor concentrați, bazelor și sărurilor oxidante. Această compoziție termoplastică superioară oferă rezistență ridicată la propagarea flăcării și o rigiditate mecanică superioară compușilor vinilici clasici.

Etanșarea interioară utilizează garnituri de scaun din politetrafluoretilenă pură (PTFE) precomprimate cu elastomeri chimici EPDM sau FKM, asigurând etanșeitate bidirecțională sigură și manevrare lină pe durata de serviciu. Inserțiile filetate integrate sunt realizate din oțel inoxidabil rezistent la coroziune. Produs în conformitate cu standardele ISO 15493 și DIN/ISO 5211 pentru rețele industriale și armături automatizate, robinetul Tip 546 Pro oferă o calitate complet certificată pentru industria chimică, tratarea suprafețelor și microelectronică.

Instalare și îmbinare

Construcția cu dublu racord olandez permite demontarea radială a corpului robinetului fără tăierea sau forțarea tronsoanelor adiacente de conductă. Mufele filetate facilitează montajul mecanic direct pe nipluri sau racorduri exterioare compatibile.

Robinetul păstrează aceeași cotă de montaj z și aceleași filete pentru piulițele olandeze cu modelele anterioare Tip 546, facilitând modernizarea rapidă fără adaptări constructive pe traseu. Inserțiile din oțel inoxidabil permit montarea directă în teren a actuatoarelor electrice, servomotoarelor pneumatice sau senzorilor electronici de poziție fără deconectarea corpului de la instalație. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează robineți Tip 546 Pro certificați și accesorii originale în întreaga Europă.

  Fișă tehnică (PDF)

Robinetul cu bilă Georg Fischer Tip 546 Pro din PVC-C este o armătură termoplastică industrială de izolare și control, dezvoltată pentru circuite de procesare chimică și sisteme tehnologice supuse unor temperaturi ridicate. Echipat cu mufe filetate interioare de la 3/8 țoli până la 4 țoli, acest robinet asigură o închidere etanșă la o presiune nominală de regim PN10. Soluția este destinată inginerilor de proces și instalatorilor industriali care solicită rezistență chimică fără compromisuri și siguranță în exploatare la temperaturi continue de până la 80 grade Celsius.

Caracteristici tehnice

Robinetul Tip 546 Pro combină un cuplu redus de manevră cu o etanșare bidirecțională perfectă pe conducte de fluide agresive sau de înaltă puritate. Arhitectura modulară permite controlul manual facil sau automatizarea completă fără modificarea traseului de conducte.

  • Presiune nominală: PN10 (10 bar la temperatura de referință de 20 grade Celsius).
  • Interval de temperatură de lucru: Funcționare continuă de la 0 până la 80 grade Celsius sub presiune.
  • Tip racordare: Mufe filetate interioare de la 3/8 țoli până la 4 țoli pentru integrare mecanică rapidă.
  • Sistem de etanșare: Scaun pentru bilă din PTFE cu coeficient redus de frecare, dublat de garnituri din EPDM sau FKM.
  • Operare manuală: Manetă ergonomică blocabilă standard pentru prevenirea acționărilor neautorizate.
  • Interfață de automatizare: Inserții filetate integrate din oțel inoxidabil compatibile cu flanșe conform DIN/ISO 5211.

Materiale și standarde

Fabricat integral din policlorură de vinil supraclorurată (PVC-C gri agat RAL 7038), corpul robinetului și bila rezistă la atacul acizilor concentrați, bazelor și sărurilor oxidante. Această compoziție termoplastică superioară oferă rezistență ridicată la propagarea flăcării și o rigiditate mecanică superioară compușilor vinilici clasici.

Etanșarea interioară utilizează garnituri de scaun din politetrafluoretilenă pură (PTFE) precomprimate cu elastomeri chimici EPDM sau FKM, asigurând etanșeitate bidirecțională sigură și manevrare lină pe durata de serviciu. Inserțiile filetate integrate sunt realizate din oțel inoxidabil rezistent la coroziune. Produs în conformitate cu standardele ISO 15493 și DIN/ISO 5211 pentru rețele industriale și armături automatizate, robinetul Tip 546 Pro oferă o calitate complet certificată pentru industria chimică, tratarea suprafețelor și microelectronică.

Instalare și îmbinare

Construcția cu dublu racord olandez permite demontarea radială a corpului robinetului fără tăierea sau forțarea tronsoanelor adiacente de conductă. Mufele filetate facilitează montajul mecanic direct pe nipluri sau racorduri exterioare compatibile.

Robinetul păstrează aceeași cotă de montaj z și aceleași filete pentru piulițele olandeze cu modelele anterioare Tip 546, facilitând modernizarea rapidă fără adaptări constructive pe traseu. Inserțiile din oțel inoxidabil permit montarea directă în teren a actuatoarelor electrice, servomotoarelor pneumatice sau senzorilor electronici de poziție fără deconectarea corpului de la instalație. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează robineți Tip 546 Pro certificați și accesorii originale în întreaga Europă.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
Filet 3/8"
Garnitura EPDM
163546401
Material: PVC-C
PN: 10 bar
Buc. 817,46 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3/8"
Garnitura FKM
163546411
Material: PVC-C
PN: 10 bar
Buc. 882,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1/2"
Garnitura EPDM
163546402
Material: PVC-C
PN: 10 bar
Buc. 852,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1/2"
Garnitura FKM
163546412
Material: PVC-C
PN: 10 bar
Buc. 921,02 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3/4"
Garnitura EPDM
163546403
Material: PVC-C
PN: 10 bar
Buc. 966,02 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3/4"
Garnitura FKM
163546413
Material: PVC-C
PN: 10 bar
Buc. 1.078,19 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1"
Garnitura EPDM
163546404
Material: PVC-C
PN: 10 bar
Buc. 1.132,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1"
Garnitura FKM
163546414
Material: PVC-C
PN: 10 bar
Buc. 1.307,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/4"
Garnitura EPDM
163546405
Material: PVC-C
PN: 10 bar
Buc. 1.440,43 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/4"
Garnitura FKM
163546415
Material: PVC-C
PN: 10 bar
Buc. 1.652,28 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/2"
Garnitura EPDM
163546406
Material: PVC-C
PN: 10 bar
Buc. 1.700,04 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 1 1/2"
Garnitura FKM
163546416
Material: PVC-C
PN: 10 bar
Buc. 1.969,46 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 2"
Garnitura EPDM
163546407
Material: PVC-C
PN: 10 bar
Buc. 2.047,04 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 2"
Garnitura FKM
163546417
Material: PVC-C
PN: 10 bar
Buc. 2.527,18 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 2 1/2"
Garnitura EPDM
163546408
Material: PVC-C
PN: 10 bar
Buc. 5.043,59 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 2 1/2"
Garnitura FKM
163546418
Material: PVC-C
PN: 10 bar
Buc. 5.677,27 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3"
Garnitura EPDM
163546409
Material: PVC-C
PN: 10 bar
Buc. 6.329,12 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 3"
Garnitura FKM
163546419
Material: PVC-C
PN: 10 bar
Buc. 7.133,93 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 4"
Garnitura EPDM
163546410
Material: PVC-C
PN: 10 bar
Buc. 7.676,37 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Filet 4"
Garnitura FKM
163546420
Material: PVC-C
PN: 10 bar
Buc. 8.660,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
