Robinet bila ABS 546 Pro PPA DA, mufe ISO, d16-d110, PN10

  Fișă tehnică (PDF)

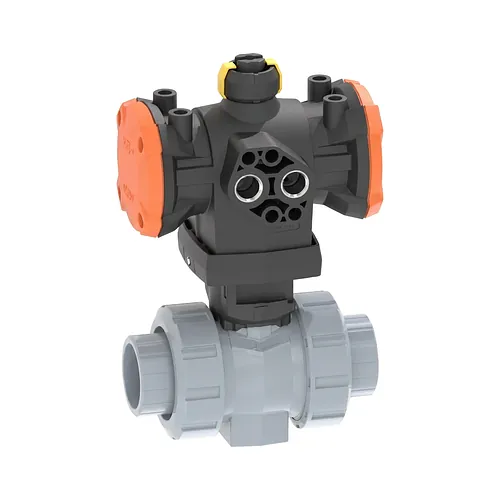

Robinetul cu bilă tip 546 Pro DA de la Georg Fischer (GF Piping Systems) este un robinet cu două căi, acționat pneumatic, cu corp din ABS și racorduri cu mufe pentru lipire ABS ISO, disponibil de la d16 la d110 la presiunea nominală PN10. Actuatorul PPA cu dublă acțiune este montat într-o carcasă din polipropilenă armată cu fibră de sticlă (PP-GF) și funcționează la o presiune de comandă nominală de 5,6 bar, alimentată prin interfața integrată NAMUR conform VDI/VDE 3845, astfel încât electrovalvele pilot standard se montează direct pe actuator, fără placă adaptoare.

Fiind cu dublă acțiune, aerul comprimat realizează atât cursa de deschidere, cât și pe cea de închidere, oferind un cuplu definit pe ambele sensuri, util în regimuri cu cicluri frecvente și la fluide care impun o închidere etanșă. Etanșarea este asigurată de scaunele de bilă din PTFE și de garniturile inelare din EPDM, o combinație potrivită pentru circuite de răcire și apă răcită, stații de tratare a apei, instalații navale și rețele de apă potabilă executate în ABS.

Corpul robinetului include inserții de montaj din oțel inoxidabil, astfel încât ansamblul poate fi fixat pe suport sau pe panou fără prelucrarea materialului termoplastic, iar actuatorul dispune de indicator optic de poziție pentru verificarea rapidă a poziției bilei la fața locului. Cota z, capetele robinetului și piulițele olandeze din ABS sunt identice cu cele ale primei generații tip 546, ceea ce permite înlocuirea directă în instalațiile existente, fără retăierea sau repoziționarea conductei.

Construcția este modulară: se pot adăuga senzori electrici de poziție cu LED pentru semnalizare la distanță, iar modulul de poziționare digital RPC transformă ansamblul într-un robinet de reglaj de proces. Îmbinările se execută prin lipire cu adeziv pentru ABS, după curățarea suprafețelor cu decapantul corespunzător. BigWeld livrează întregul program GF de țevi, fitinguri și robineți din ABS, în calitate de distribuitor autorizat Georg Fischer.
