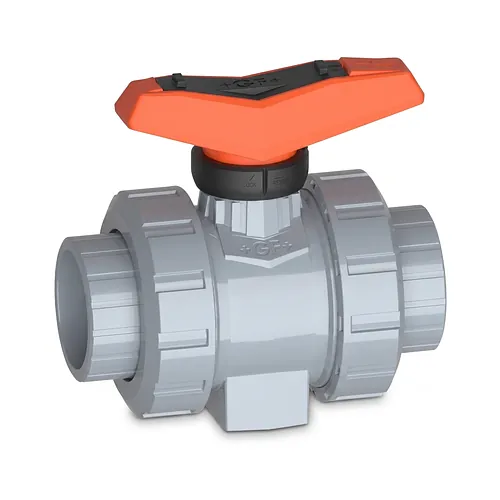

Robinet cu bilă ABS tip 546 Pro d16-d110 PN10

Robinet cu bilă ABS tip 546 Pro d16-d110 PN10

Material: ABS Standard: ISO

  Fișă tehnică (PDF)

Robinetul cu bilă ABS Georg Fischer Tip 546 Pro este o armătură industrială proiectată pentru controlul fiabil al debitului în stații de tratare a apei, circuite de răcire industrială, rețele de apă răcită, aplicații marine și rețele de apă potabilă. Fabricat din acrilonitril butadien stiren (ABS), acest robinet combină ductilitatea tehnică cu o rezistență excelentă la impact la temperaturi scăzute de lucru. BigWeld, distribuitor autorizat Georg Fischer, furnizează gama completă Tip 546 Pro de la d16 până la d110 (DN10 până la DN100), proiectată pentru presiunea nominală PN10 la 20 grade C.

Caracteristici tehnice

Modelul Tip 546 Pro asigură o etanșare bidirecțională perfectă și o manevrare lină, manuală sau automatizată, pe întreg domeniul de funcționare. Configurația cu bilă flotantă lucrează pe suprafețe de etanșare cu fricțiune redusă, proiectate pentru cicluri îndelungate de exploatare.

  • Presiune nominală: PN10 (10 bar la 20 grade C pe toată gama de dimensiuni)
  • Gamă dimensională: d16 până la d110 (diametre nominale de la DN10 la DN100)
  • Racorduri de îmbinare: mufe metrice ISO pentru lipire prin mufare cu racord olandez dublu
  • Etanșare bilă: scaun din PTFE pur cu garnituri elastice de sprijin
  • Acționare: manetă ergonomică prevăzută de serie cu mecanism integrat de blocare
  • Fixare mecanică: inserții filetate integrate din oțel inoxidabil la baza corpului

Ca succesor tehnic al seriei clasice Tip 546, varianta 546 Pro păstrează compatibilitatea dimensională completă cu piulițele olandeze și capetele de robinet din generația anterioară, permițând înlocuiri directe fără modificarea conductelor existente. Interfața modulară integrată permite montarea directă a actuatoarelor electrice sau pneumatice Georg Fischer și a senzorilor de poziție, fără a necesita depresurizarea instalației tehnologice.

Materiale și standarde

Corpul robinetului, bila și piesele de capăt sunt realizate din ABS de calitate superioară, conform standardelor dimensionale ISO. Acest polimer termoplastic își păstrează rezistența mecanică ridicată și rezistența la impact chiar și la temperaturi scăzute ale fluidului de lucru.

Materialul ABS oferă o rezistență chimică excelentă la soluții saline, acizi diluați neoxidanți, baze și fluide secundare de răcire, precum amestecurile de apă cu glicol. Scaunele de etanșare din PTFE pur reduc cuplul de manevră și împiedică depunerile de pe fluid, în timp ce garniturile elastice de sprijin mențin o presiune de contact constantă pe bilă în ciuda variațiilor de presiune din rețea.

Instalare și îmbinare

Îmbinarea în rețea se realizează rapid și sigur prin lipire prin mufare metrică, utilizând adeziv dedicat pentru ABS și agenți adecvați de curățare a țevilor. Construcția cu racord olandez dublu permite demontarea și montarea radială a corpului central al robinetului fără demontarea tronsoanelor adiacente de conductă.

Pentru a preveni solicitările mecanice și deformarea conductelor în timpul manevrării, corpul robinetului integrează inserții filetate din oțel inoxidabil turnate direct în talpa acestuia. Aceste puncte de fixare permit ancorarea directă pe console de susținere și coliere de montaj, asigurând preluarea completă a cuplului de rotație și a forțelor hidrodinamice fără a încărca îmbinările conductei.

  Fișă tehnică (PDF)

Robinetul cu bilă ABS Georg Fischer Tip 546 Pro este o armătură industrială proiectată pentru controlul fiabil al debitului în stații de tratare a apei, circuite de răcire industrială, rețele de apă răcită, aplicații marine și rețele de apă potabilă. Fabricat din acrilonitril butadien stiren (ABS), acest robinet combină ductilitatea tehnică cu o rezistență excelentă la impact la temperaturi scăzute de lucru. BigWeld, distribuitor autorizat Georg Fischer, furnizează gama completă Tip 546 Pro de la d16 până la d110 (DN10 până la DN100), proiectată pentru presiunea nominală PN10 la 20 grade C.

Caracteristici tehnice

Modelul Tip 546 Pro asigură o etanșare bidirecțională perfectă și o manevrare lină, manuală sau automatizată, pe întreg domeniul de funcționare. Configurația cu bilă flotantă lucrează pe suprafețe de etanșare cu fricțiune redusă, proiectate pentru cicluri îndelungate de exploatare.

  • Presiune nominală: PN10 (10 bar la 20 grade C pe toată gama de dimensiuni)
  • Gamă dimensională: d16 până la d110 (diametre nominale de la DN10 la DN100)
  • Racorduri de îmbinare: mufe metrice ISO pentru lipire prin mufare cu racord olandez dublu
  • Etanșare bilă: scaun din PTFE pur cu garnituri elastice de sprijin
  • Acționare: manetă ergonomică prevăzută de serie cu mecanism integrat de blocare
  • Fixare mecanică: inserții filetate integrate din oțel inoxidabil la baza corpului

Ca succesor tehnic al seriei clasice Tip 546, varianta 546 Pro păstrează compatibilitatea dimensională completă cu piulițele olandeze și capetele de robinet din generația anterioară, permițând înlocuiri directe fără modificarea conductelor existente. Interfața modulară integrată permite montarea directă a actuatoarelor electrice sau pneumatice Georg Fischer și a senzorilor de poziție, fără a necesita depresurizarea instalației tehnologice.

Materiale și standarde

Corpul robinetului, bila și piesele de capăt sunt realizate din ABS de calitate superioară, conform standardelor dimensionale ISO. Acest polimer termoplastic își păstrează rezistența mecanică ridicată și rezistența la impact chiar și la temperaturi scăzute ale fluidului de lucru.

Materialul ABS oferă o rezistență chimică excelentă la soluții saline, acizi diluați neoxidanți, baze și fluide secundare de răcire, precum amestecurile de apă cu glicol. Scaunele de etanșare din PTFE pur reduc cuplul de manevră și împiedică depunerile de pe fluid, în timp ce garniturile elastice de sprijin mențin o presiune de contact constantă pe bilă în ciuda variațiilor de presiune din rețea.

Instalare și îmbinare

Îmbinarea în rețea se realizează rapid și sigur prin lipire prin mufare metrică, utilizând adeziv dedicat pentru ABS și agenți adecvați de curățare a țevilor. Construcția cu racord olandez dublu permite demontarea și montarea radială a corpului central al robinetului fără demontarea tronsoanelor adiacente de conductă.

Pentru a preveni solicitările mecanice și deformarea conductelor în timpul manevrării, corpul robinetului integrează inserții filetate din oțel inoxidabil turnate direct în talpa acestuia. Aceste puncte de fixare permit ancorarea directă pe console de susținere și coliere de montaj, asigurând preluarea completă a cuplului de rotație și a forțelor hidrodinamice fără a încărca îmbinările conductei.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
169546061
Material: ABS
Standard: ISO
Buc. 675,63 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
169546062
Material: ABS
Standard: ISO
Buc. 675,63 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
169546063
Material: ABS
Standard: ISO
Buc. 818,02 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
169546064
Material: ABS
Standard: ISO
Buc. 992,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
169546065
Material: ABS
Standard: ISO
Buc. 1.255,38 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
169546066
Material: ABS
Standard: ISO
Buc. 1.602,89 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
169546067
Material: ABS
Standard: ISO
Buc. 2.003,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
169546068
Material: ABS
Standard: ISO
Buc. 4.511,42 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
169546069
Material: ABS
Standard: ISO
Buc. 5.612,34 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
169546070
Material: ABS
Standard: ISO
Buc. 6.749,11 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
