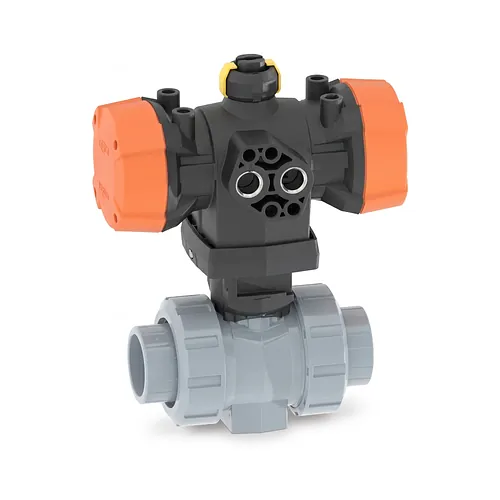

Robinet cu bilă ABS tip 546 Pro pneumatic PPA FC d16-d110 PN10

  Fișă tehnică (PDF)

Robinetul cu bilă ABS tip 546 Pro PPA FC de la Georg Fischer (GF Piping Systems) este un robinet automat cu două căi, destinat aplicațiilor industriale de răcire, apă răcită, tratare a apei și proceselor tehnologice. Bila este acționată de un actuator pneumatic din PP-GF cu închidere de siguranță la avarie (FC): o presiune de comandă de 5,6 bar menține robinetul deschis, iar la căderea alimentării cu aer pachetul de arcuri readuce bila în poziția închis, astfel încât instalația ajunge întotdeauna într-o stare sigură definită, fără energie auxiliară. Actuatorul se cuplează printr-o interfață NAMUR VDI/VDE 3845, ceea ce păstrează interschimbabile electrovalvele pilot, blocurile de comandă și cutiile cu limitatoare de cursă.

Robinetul are clasa de presiune PN10 pe întreaga gamă dimensională, de la d16/DN10 la d110/DN100, și se racordează prin mufe de lipire în dimensiuni metrice ISO, integrându-se direct în conductele ABS metrice PN10, fără adaptoare. Corpul și piulițele olandeze sunt din ABS, scaunele bilei din PTFE cu frecare redusă, iar etanșările din EPDM, combinație care menține cuplul de acționare scăzut și comportamentul la ciclare previzibil pe ramurile comutate frecvent. În corp sunt integrate inserții filetate din inox pentru montarea actuatorului și a accesoriilor, iar un indicator optic de poziție arată direct poziția bilei.

• Materiale: corp și piulițe olandeze din ABS, carcasă actuator din PP-GF
• Etanșări și scaune: etanșări EPDM, scaune de bilă din PTFE
• Clasa de presiune: PN10 la 20 grade
• Gama dimensională: d16/DN10 - d110/DN100, zece dimensiuni
• Racordare: mufe de lipire, dimensiuni metrice ISO
• Funcție: închidere de siguranță (FC), presiune de comandă 5,6 bar, NAMUR VDI/VDE 3845

Cota z și piulițele olandeze rămân complet compatibile cu prima generație tip 546, astfel încât un robinet manual sau automat existent poate fi înlocuit fără modificarea traseului de conducte. Îmbinarea se execută cu adeziv pentru ABS, după pregătirea suprafețelor mufei și ale capătului de țeavă cu decapantul corespunzător, rezultând o îmbinare omogenă și etanșă permanent. BigWeld livrează acest robinet în calitate de distribuitor autorizat Georg Fischer, împreună cu țeava, fitingurile și materialele de îmbinare ABS corespunzătoare.
