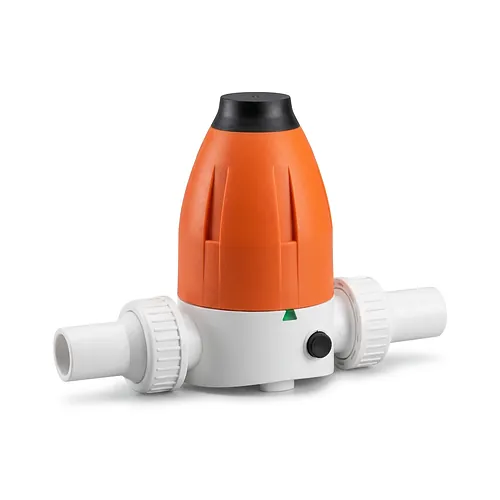

Reductor de presiune apă (vana PRV) PVDF Tip 582 d20-63 PN10

Reductor de presiune apă (vana PRV) PVDF Tip 582 d20-63 PN10

Material: PVDF PN: 10 Bar

  Fișă tehnică (PDF)

Reductorul de presiune apă (vana PRV) Georg Fischer SYGEF Standard Tip 582 este un echipament industrial de reglare directă cu membrană, proiectat pentru a reduce presiunile fluctuante din amonte la o presiune de lucru constantă și stabilă în aval, în rețele chimice agresive și circuite de înaltă puritate. Fabricat din fluorură de poliviniliden (PVDF) nepigmentată pentru dimensiuni de la d20 până la d63 mm, acest reductor de presiune PN10 protejează debitmetrele, senzorii și conductele din aval împotriva șocurilor hidraulice. Furnizat de BigWeld, distribuitor autorizat Georg Fischer, echipamentul oferă o reglare dinamică precisă în instalații industriale solicitante.

Caracteristici tehnice

Reductorul Tip 582 funcționează prin echilibrarea directă a solicitărilor mecanice între arcul reglabil din oțel inoxidabil și fluidul de proces care acționează pe suprafața membranei de reglare. Această construcție menține o presiune de ieșire uniformă, indiferent de variațiile de presiune din amonte sau de fluctuațiile de consum din aval.

  • Presiune nominală: PN10 (10 bar la temperatura de 20 grade Celsius)
  • Domeniu de reglare aval: Presiune de lucru ajustabilă între 0.5 și 9 bar
  • Interval de temperatură admis: De la -20 grade până la 140 grade Celsius
  • Material corp și racorduri: Fluorură de poliviniliden (PVDF) nepigmentată
  • Membrană și garnituri: Membrană compozită PTFE/EPDM cu garnituri O-ring din FKM
  • Tip racordare: Racord olandez cu capete de sudură cap la cap metrice SDR21 (d20–d63 mm)

Materiale și standarde

Toate componentele aflate în contact cu fluidul sunt realizate din fluoropolimeri de înaltă puritate și elastomeri inerți chimic, rezistenți la acizi minerali concentrați, oxidanți puternici și apă deionizată. Corpul din PVDF nepigmentat elimină riscul de contaminare a fluidului vehiculat și garantează neutralitatea fiziologică în procese critice.

Corpul reductorului respectă standardul dimensional și de produs ISO 10931 pentru sisteme de conducte industriale din materiale termoplastice. Materialele în contact cu fluidul sunt conforme cu reglementările FDA 21 CFR și cerințele USP Clasa VI privind compatibilitatea fiziologică. Stratul protector din PTFE asigură o rezistență excelentă la acizi corozivi, precum acidul sulfuric, azotic sau fluorhidric, în timp ce suportul din EPDM conferă elasticitate dinamică și durabilitate pe termen lung.

Instalare și îmbinare

Robinetul se montează direct pe conductă prin intermediul racordurilor olandeze cu capete de sudură cap la cap, permițând demontarea radială rapidă și mentenanța facilă fără tensionarea tronsonului de țeavă. Conectarea în rețea se realizează prin sudură cap la cap cu element încălzitor sau prin sudură cu fuziune în infraroșu (IR), respectând normativul DVS 2207.

Montajul corect impune respectarea sensului de curgere marcat pe corpul armăturii și susținerea adecvată a conductelor adiacente pentru evitarea sarcinilor mecanice externe. Această versiune constructivă fără manometru integrat oferă un gabarit compact, fiind ideală pentru montajul pe cadre tehnologice (skid-uri) și rețele de distribuție unde monitorizarea presiunii se realizează prin senzori externi independenți.

  Fișă tehnică (PDF)

Reductorul de presiune apă (vana PRV) Georg Fischer SYGEF Standard Tip 582 este un echipament industrial de reglare directă cu membrană, proiectat pentru a reduce presiunile fluctuante din amonte la o presiune de lucru constantă și stabilă în aval, în rețele chimice agresive și circuite de înaltă puritate. Fabricat din fluorură de poliviniliden (PVDF) nepigmentată pentru dimensiuni de la d20 până la d63 mm, acest reductor de presiune PN10 protejează debitmetrele, senzorii și conductele din aval împotriva șocurilor hidraulice. Furnizat de BigWeld, distribuitor autorizat Georg Fischer, echipamentul oferă o reglare dinamică precisă în instalații industriale solicitante.

Caracteristici tehnice

Reductorul Tip 582 funcționează prin echilibrarea directă a solicitărilor mecanice între arcul reglabil din oțel inoxidabil și fluidul de proces care acționează pe suprafața membranei de reglare. Această construcție menține o presiune de ieșire uniformă, indiferent de variațiile de presiune din amonte sau de fluctuațiile de consum din aval.

  • Presiune nominală: PN10 (10 bar la temperatura de 20 grade Celsius)
  • Domeniu de reglare aval: Presiune de lucru ajustabilă între 0.5 și 9 bar
  • Interval de temperatură admis: De la -20 grade până la 140 grade Celsius
  • Material corp și racorduri: Fluorură de poliviniliden (PVDF) nepigmentată
  • Membrană și garnituri: Membrană compozită PTFE/EPDM cu garnituri O-ring din FKM
  • Tip racordare: Racord olandez cu capete de sudură cap la cap metrice SDR21 (d20–d63 mm)

Materiale și standarde

Toate componentele aflate în contact cu fluidul sunt realizate din fluoropolimeri de înaltă puritate și elastomeri inerți chimic, rezistenți la acizi minerali concentrați, oxidanți puternici și apă deionizată. Corpul din PVDF nepigmentat elimină riscul de contaminare a fluidului vehiculat și garantează neutralitatea fiziologică în procese critice.

Corpul reductorului respectă standardul dimensional și de produs ISO 10931 pentru sisteme de conducte industriale din materiale termoplastice. Materialele în contact cu fluidul sunt conforme cu reglementările FDA 21 CFR și cerințele USP Clasa VI privind compatibilitatea fiziologică. Stratul protector din PTFE asigură o rezistență excelentă la acizi corozivi, precum acidul sulfuric, azotic sau fluorhidric, în timp ce suportul din EPDM conferă elasticitate dinamică și durabilitate pe termen lung.

Instalare și îmbinare

Robinetul se montează direct pe conductă prin intermediul racordurilor olandeze cu capete de sudură cap la cap, permițând demontarea radială rapidă și mentenanța facilă fără tensionarea tronsonului de țeavă. Conectarea în rețea se realizează prin sudură cap la cap cu element încălzitor sau prin sudură cu fuziune în infraroșu (IR), respectând normativul DVS 2207.

Montajul corect impune respectarea sensului de curgere marcat pe corpul armăturii și susținerea adecvată a conductelor adiacente pentru evitarea sarcinilor mecanice externe. Această versiune constructivă fără manometru integrat oferă un gabarit compact, fiind ideală pentru montajul pe cadre tehnologice (skid-uri) și rețele de distribuție unde monitorizarea presiunii se realizează prin senzori externi independenți.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
185582512
Material: PVDF
PN: 10 Bar
Buc. 8.868,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
185582513
Material: PVDF
PN: 10 Bar
Buc. 9.238,14 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
185582514
Material: PVDF
PN: 10 Bar
Buc. 10.346,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
185582515
Material: PVDF
PN: 10 Bar
Buc. 18.229,94 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
185582516
Material: PVDF
PN: 10 Bar
Buc. 18.229,94 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
185582517
Material: PVDF
PN: 10 Bar
Buc. 19.707,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 185582512
D: 20 mm
Livrare în 24h
8.868,70 RON / Buc.
Cod produs: 185582513
D: 25 mm
Livrare în 24h
9.238,14 RON / Buc.
Cod produs: 185582514
D: 32 mm
Livrare în 24h
10.346,75 RON / Buc.
Cod produs: 185582515
D: 40 mm
Livrare în 24h
18.229,94 RON / Buc.
Cod produs: 185582516
D: 50 mm
Livrare în 24h
18.229,94 RON / Buc.
Cod produs: 185582517
D: 63 mm
Livrare în 24h
19.707,90 RON / Buc.
