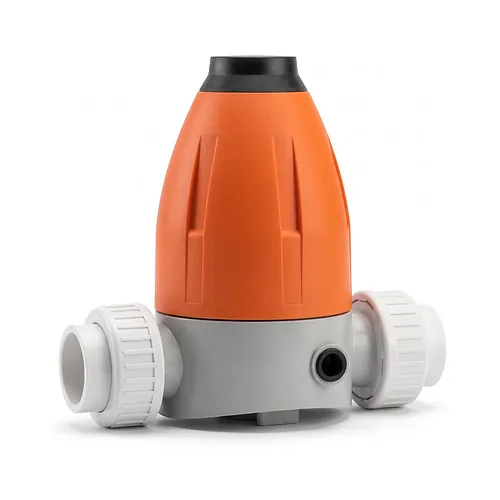

Reductor de presiune PP-H Tip 582 d20-d63

Reductor de presiune PP-H Tip 582 d20-d63

Material: PP-H PN: 10 Bar

  Fișă tehnică (PDF)

Reductorul de presiune apă (vana PRV) Georg Fischer PROGEF Standard Tip 582 menține presiunea din aval la o valoare prestabilită, în instalațiile industriale de proces. Destinat inginerilor de instalații și montatorilor, acoperă gama d20 până la d63 mm (DN15 până la DN50), cu racorduri olandeze metrice pentru lipire prin mufare, corp din beta-PP-H și membrană din PTFE, cu reglaj între 0,5 și 9,0 bar.

Caracteristici tehnice

Tipul 582 funcționează pe principiul echilibrării presiunii diferențiale cu acțiune directă: arcul lucrează împotriva unei membrane flexibile din PTFE, astfel încât presiunea de ieșire rămâne constantă chiar dacă presiunea de admisie variază. Reglajul se face pe cartușul de comandă integrat și este repetabil în cicluri continue, protejând echipamentele din aval de vârfurile de presiune.

  • Gama de diametre: d20 până la d63 mm (DN15 până la DN50)
  • Racorduri: olandeze metrice pentru lipire prin mufare
  • Presiune maximă de lucru: 10 bar la 20 grade Celsius
  • Domeniu de reglare: 0,5 până la 9,0 bar, execuție fără manometru
  • Membrană: strat dublu din PTFE cu suport din EPDM
  • Garnituri de etanșare: EPDM sau FKM

Materiale și standarde

Toate componentele corpului aflate în contact cu fluidul sunt fabricate din polipropilenă homopolimer beta-nucleată (beta-PP-H), material cu rezistență chimică ridicată la acizi, baze și medii industriale de proces. Structura beta-nucleată oferă o rezistență mecanică și la fluaj superioară polipropilenei standard, cu durată de viață mai mare sub sarcină termică.

Elementul de comandă combină un strat de PTFE pur cu un suport din EPDM, care izolează chimic elastomerul față de fluid. Garniturile sunt disponibile în EPDM sau FKM, alese în funcție de mediul vehiculat. Piulița centrală olandeză este complet nemetalică, singurele componente metalice fiind inserțiile filetate din oțel inoxidabil încastrate în baza reductorului.

Instalare și îmbinare

Îmbinarea cu conducta din PP-H se face prin lipire prin mufare pe racordurile olandeze metrice, cu aceleași echipamente de sudură folosite pentru restul sistemului PROGEF Standard. Sensul de curgere și un tronson drept pe admisie trebuie respectate pentru o valoare de reglaj stabilă.

Piulița centrală nemetalică permite deschiderea corpului pentru inspecție, revizie sau schimbarea membranei, fără demontarea legăturilor din conductă. Inserțiile filetate din oțel inoxidabil din corpul inferior permit fixarea directă pe console, cadre sau structuri tehnologice, astfel încât greutatea ansamblului nu este preluată de îmbinările sudate.

  Fișă tehnică (PDF)

Reductorul de presiune apă (vana PRV) Georg Fischer PROGEF Standard Tip 582 menține presiunea din aval la o valoare prestabilită, în instalațiile industriale de proces. Destinat inginerilor de instalații și montatorilor, acoperă gama d20 până la d63 mm (DN15 până la DN50), cu racorduri olandeze metrice pentru lipire prin mufare, corp din beta-PP-H și membrană din PTFE, cu reglaj între 0,5 și 9,0 bar.

Caracteristici tehnice

Tipul 582 funcționează pe principiul echilibrării presiunii diferențiale cu acțiune directă: arcul lucrează împotriva unei membrane flexibile din PTFE, astfel încât presiunea de ieșire rămâne constantă chiar dacă presiunea de admisie variază. Reglajul se face pe cartușul de comandă integrat și este repetabil în cicluri continue, protejând echipamentele din aval de vârfurile de presiune.

  • Gama de diametre: d20 până la d63 mm (DN15 până la DN50)
  • Racorduri: olandeze metrice pentru lipire prin mufare
  • Presiune maximă de lucru: 10 bar la 20 grade Celsius
  • Domeniu de reglare: 0,5 până la 9,0 bar, execuție fără manometru
  • Membrană: strat dublu din PTFE cu suport din EPDM
  • Garnituri de etanșare: EPDM sau FKM

Materiale și standarde

Toate componentele corpului aflate în contact cu fluidul sunt fabricate din polipropilenă homopolimer beta-nucleată (beta-PP-H), material cu rezistență chimică ridicată la acizi, baze și medii industriale de proces. Structura beta-nucleată oferă o rezistență mecanică și la fluaj superioară polipropilenei standard, cu durată de viață mai mare sub sarcină termică.

Elementul de comandă combină un strat de PTFE pur cu un suport din EPDM, care izolează chimic elastomerul față de fluid. Garniturile sunt disponibile în EPDM sau FKM, alese în funcție de mediul vehiculat. Piulița centrală olandeză este complet nemetalică, singurele componente metalice fiind inserțiile filetate din oțel inoxidabil încastrate în baza reductorului.

Instalare și îmbinare

Îmbinarea cu conducta din PP-H se face prin lipire prin mufare pe racordurile olandeze metrice, cu aceleași echipamente de sudură folosite pentru restul sistemului PROGEF Standard. Sensul de curgere și un tronson drept pe admisie trebuie respectate pentru o valoare de reglaj stabilă.

Piulița centrală nemetalică permite deschiderea corpului pentru inspecție, revizie sau schimbarea membranei, fără demontarea legăturilor din conductă. Inserțiile filetate din oțel inoxidabil din corpul inferior permit fixarea directă pe console, cadre sau structuri tehnologice, astfel încât greutatea ansamblului nu este preluată de îmbinările sudate.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
Garnitura EPDM
167582102
Material: PP-H
PN: 10 Bar
Buc. 4.150,91 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
167582103
Material: PP-H
PN: 10 Bar
Buc. 4.765,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
167582104
Material: PP-H
PN: 10 Bar
Buc. 4.765,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
167582105
Material: PP-H
PN: 10 Bar
Buc. 6.303,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
167582106
Material: PP-H
PN: 10 Bar
Buc. 6.303,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
167582107
Material: PP-H
PN: 10 Bar
Buc. 6.918,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura FKM
167582112
Material: PP-H
PN: 10 Bar
Buc. 4.358,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura FKM
167582113
Material: PP-H
PN: 10 Bar
Buc. 5.004,31 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura FKM
167582114
Material: PP-H
PN: 10 Bar
Buc. 5.004,31 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura FKM
167582115
Material: PP-H
PN: 10 Bar
Buc. 6.618,49 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura FKM
167582116
Material: PP-H
PN: 10 Bar
Buc. 6.618,49 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura FKM
167582117
Material: PP-H
PN: 10 Bar
Buc. 7.264,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 167582102
D: 20 mm
Garnitura: EPDM
Livrare în 24h
4.150,91 RON / Buc.
Cod produs: 167582103
D: 25 mm
Garnitura: EPDM
Livrare în 24h
4.765,90 RON / Buc.
Cod produs: 167582104
D: 32 mm
Garnitura: EPDM
Livrare în 24h
4.765,90 RON / Buc.
Cod produs: 167582105
D: 40 mm
Garnitura: EPDM
Livrare în 24h
6.303,25 RON / Buc.
Cod produs: 167582106
D: 50 mm
Garnitura: EPDM
Livrare în 24h
6.303,25 RON / Buc.
Cod produs: 167582107
D: 63 mm
Garnitura: EPDM
Livrare în 24h
6.918,30 RON / Buc.
Cod produs: 167582112
D: 20 mm
Garnitura: FKM
Livrare în 24h
4.358,60 RON / Buc.
Cod produs: 167582113
D: 25 mm
Garnitura: FKM
Livrare în 24h
5.004,31 RON / Buc.
Cod produs: 167582114
D: 32 mm
Garnitura: FKM
Livrare în 24h
5.004,31 RON / Buc.
Cod produs: 167582115
D: 40 mm
Garnitura: FKM
Livrare în 24h
6.618,49 RON / Buc.
Cod produs: 167582116
D: 50 mm
Garnitura: FKM
Livrare în 24h
6.618,49 RON / Buc.
Cod produs: 167582117
D: 63 mm
Garnitura: FKM
Livrare în 24h
7.264,20 RON / Buc.
