Reducție tranziție PVC-C metric - filet interior Rp PN16

Reducție tranziție PVC-C metric - filet interior Rp PN16

Material: PVC-C PN: 16 Bar

  Fișă tehnică (PDF)

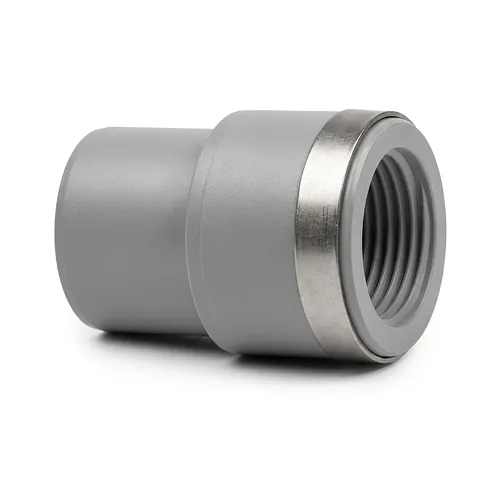

Reducția de tranziție PVC-C cu spigot metric și filet interior Rp de la Georg Fischer asigură o conexiune sigură și mecanic robustă între conductele industriale lipite și echipamentele filetate de proces. Fabricată pentru medii chimice solicitante, această piesă prezintă un capăt neted de tip spigot și un filet cilindric Rp conform ISO 7-1, prevăzut cu un inel de ranforsare din oțel inoxidabil A2. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează acest adaptor PN16 pentru rețele chimice, instalații de dozare și procese industriale.

Caracteristici tehnice

Această reducție funcționează la o presiune nominală de PN16 (16 bar) la temperatura de referință de 20 grade Celsius și permite exploatarea continuă până la 80 grade Celsius sub presiune corelată cu temperatura. Inelul exterior din inox preia solicitările radiale apărute la montaj și previne fisurarea carcasei la conectarea pieselor filetate exterioare din plastic sau metal.

  • Presiune nominală: PN16 (16 bar) la temperatura apei de 20 grade Celsius
  • Regim termic: Operare continuă până la 80 grade Celsius conform curbelor de deratare a presiunii
  • Geometrie racord: Capăt neted metric (spigot) combinat cu filet interior paralel Rp conform ISO 7-1
  • Ranforsare mecanică: Inel exterior de protecție din oțel inoxidabil A2
  • Grad de puritate: Execuție fără silicon, testată conform normelor VDMA pentru ateliere de vopsire

Materiale și standarde

Piesa este injectată din policlorură de vinil clorurată (PVC-C) în nuanța gri agat RAL 7038, respectând cerințele dimensionale și mecanice conform DIN 8079, DIN 8080 și ISO 15493. Zona filetată respectă geometria paralelă Rp definită de ISO 7-1, fiind ranforsată structural cu un colier din oțel inoxidabil A2 (1.4310).

Materialul PVC-C oferă o stabilitate excepțională împotriva acizilor minerali agresivi, soluțiilor caustice și saramurilor, acolo unde policlorura neplastifiată sau metalele cedează rapid din cauza coroziunii ori a solicitării termice. Execuția fără silicon (LABS-free) împiedică apariția defectelor de aderență pe suprafețe, recomandând piesa pentru linii de vopsire auto, fabricarea semiconductorilor, tratarea chimică a apei și transportul apei demineralizate.

Instalare și îmbinare

Montajul presupune o lipire prin mufare pe partea spigotului metric și o îmbinare filetată atent controlată pe capătul interior Rp ranforsat. Respectarea procedurilor corecte de pregătire a suprafețelor și alegerea etanșanților chimici compatibili sunt esențiale pentru integritatea pe termen lung a rețelei.

Conexiunea metrică se realizează prin lipire prin mufare cu adeziv și decapant certificat pentru PVC-C, după debavurarea și degresarea spigotului. Pentru filetul interior Rp se va utiliza exclusiv bandă din PTFE sau paste de etanșare compatibile chimic cu masele plastice clorurate, evitându-se strângerea mecanică excesivă. Deși inelul din oțel inoxidabil A2 preia eficient eforturile generate la înfiletare, nu trebuie depășit cuplul recomandat și este interzisă aplicarea adezivilor pe zonele filetate.

  Fișă tehnică (PDF)

Reducția de tranziție PVC-C cu spigot metric și filet interior Rp de la Georg Fischer asigură o conexiune sigură și mecanic robustă între conductele industriale lipite și echipamentele filetate de proces. Fabricată pentru medii chimice solicitante, această piesă prezintă un capăt neted de tip spigot și un filet cilindric Rp conform ISO 7-1, prevăzut cu un inel de ranforsare din oțel inoxidabil A2. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează acest adaptor PN16 pentru rețele chimice, instalații de dozare și procese industriale.

Caracteristici tehnice

Această reducție funcționează la o presiune nominală de PN16 (16 bar) la temperatura de referință de 20 grade Celsius și permite exploatarea continuă până la 80 grade Celsius sub presiune corelată cu temperatura. Inelul exterior din inox preia solicitările radiale apărute la montaj și previne fisurarea carcasei la conectarea pieselor filetate exterioare din plastic sau metal.

  • Presiune nominală: PN16 (16 bar) la temperatura apei de 20 grade Celsius
  • Regim termic: Operare continuă până la 80 grade Celsius conform curbelor de deratare a presiunii
  • Geometrie racord: Capăt neted metric (spigot) combinat cu filet interior paralel Rp conform ISO 7-1
  • Ranforsare mecanică: Inel exterior de protecție din oțel inoxidabil A2
  • Grad de puritate: Execuție fără silicon, testată conform normelor VDMA pentru ateliere de vopsire

Materiale și standarde

Piesa este injectată din policlorură de vinil clorurată (PVC-C) în nuanța gri agat RAL 7038, respectând cerințele dimensionale și mecanice conform DIN 8079, DIN 8080 și ISO 15493. Zona filetată respectă geometria paralelă Rp definită de ISO 7-1, fiind ranforsată structural cu un colier din oțel inoxidabil A2 (1.4310).

Materialul PVC-C oferă o stabilitate excepțională împotriva acizilor minerali agresivi, soluțiilor caustice și saramurilor, acolo unde policlorura neplastifiată sau metalele cedează rapid din cauza coroziunii ori a solicitării termice. Execuția fără silicon (LABS-free) împiedică apariția defectelor de aderență pe suprafețe, recomandând piesa pentru linii de vopsire auto, fabricarea semiconductorilor, tratarea chimică a apei și transportul apei demineralizate.

Instalare și îmbinare

Montajul presupune o lipire prin mufare pe partea spigotului metric și o îmbinare filetată atent controlată pe capătul interior Rp ranforsat. Respectarea procedurilor corecte de pregătire a suprafețelor și alegerea etanșanților chimici compatibili sunt esențiale pentru integritatea pe termen lung a rețelei.

Conexiunea metrică se realizează prin lipire prin mufare cu adeziv și decapant certificat pentru PVC-C, după debavurarea și degresarea spigotului. Pentru filetul interior Rp se va utiliza exclusiv bandă din PTFE sau paste de etanșare compatibile chimic cu masele plastice clorurate, evitându-se strângerea mecanică excesivă. Deși inelul din oțel inoxidabil A2 preia eficient eforturile generate la înfiletare, nu trebuie depășit cuplul recomandat și este interzisă aplicarea adezivilor pe zonele filetate.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
Filet 3/8"
723910434
Material: PVC-C
PN: 16 Bar
Buc. 44,25 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 1/2"
723910437
Material: PVC-C
PN: 16 Bar
Buc. 50,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 3/4"
723910441
Material: PVC-C
PN: 16 Bar
Buc. 68,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1"
723910446
Material: PVC-C
PN: 16 Bar
Buc. 105,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1 1/4"
723910452
Material: PVC-C
PN: 16 Bar
Buc. 158,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 1 1/2"
723910458
Material: PVC-C
PN: 16 Bar
Buc. 207,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 723910434
D: 20 mm
Filet: 3/8"
Livrare în 24h
44,25 RON / Buc.
Cod produs: 723910437
D: 25 mm
Filet: 1/2"
Livrare în 24h
50,70 RON / Buc.
Cod produs: 723910441
D: 32 mm
Filet: 3/4"
Livrare în 24h
68,40 RON / Buc.
Cod produs: 723910446
D: 40 mm
Filet: 1"
Livrare în 24h
105,45 RON / Buc.
Cod produs: 723910452
D: 50 mm
Filet: 1 1/4"
Livrare în 24h
158,80 RON / Buc.
Cod produs: 723910458
D: 63 mm
Filet: 1 1/2"
Livrare în 24h
207,20 RON / Buc.
