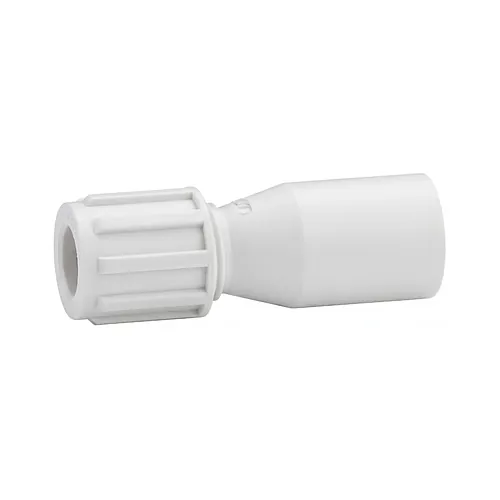

Racord de tranzitie flare SYGEF ECTFE SDR21

  Fișă tehnică (PDF)

Piesele de tranziție flare Georg Fischer SYGEF ECTFE asigură o racordare de înaltă puritate și rezistență chimică între conductele rigide metrice din ECTFE și tuburile flexibile din fluoropolimeri cu prindere evazată (flare). Proiectat pentru distribuția fluidelor de mare puritate și manipularea substanțelor chimice agresive, fitingul are o configurație dimensională SDR21 calculată pentru o clasă de presiune nominală de PN10 (10 bar). La un capăt, piesa include un ștuț calibrat pentru sudură cap la cap și îmbinare prin fuziune în infraroșu (IR), oferind o aliniere internă optimă, curgere laminară fără turbulențe și minimizarea cordonului de sudură pentru a împiedica formarea zonelor moarte unde s-ar putea acumula impurități. Capătul opus dispune de o conexiune mecanică de tranziție tip flare, proiectată pentru cuplarea etanșă a tuburilor flexibile de proces cu dimensiuni de 1/4 țoli, 3/8 țoli, 1/2 țoli, 3/4 țoli și 1 țol, fiind compatibil cu conducte de diametru metric d20 (DN15), d25 (DN20) și d32 (DN25). Fabricat integral din etilen-clorotrifluoroetilenă (ECTFE), fitingul de tranziție oferă o barieră excepțională împotriva permeabilității, rezistență superioară la abraziune și o compatibilitate deosebită cu acizi anorganici concentrați, baze caustice și oxidanți halogenați folosiți în industria semiconductoarelor, laboratoare, sinteza farmaceutică și procesele de dozare industrială. Sistemul mecanic de prindere prin compresiune flare creează o etanșeitate sigură la vid și presiune fără a necesita garnituri elastomerice sau adezivi chimici, păstrând puritatea absolută a fluidului tranzitat. Lungimea extinsă a zonei de sudură (L2 de 30 mm) permite prinderea fermă în bacurile echipamentelor automate de fuziune, precum utilajele Georg Fischer IR-63 M și IR-110, asigurând o îmbinare fiabilă și repetabilă în circuite tehnologice critice.
