Piesa de instalare tip 314 PVDF

  Fișă tehnică (PDF)

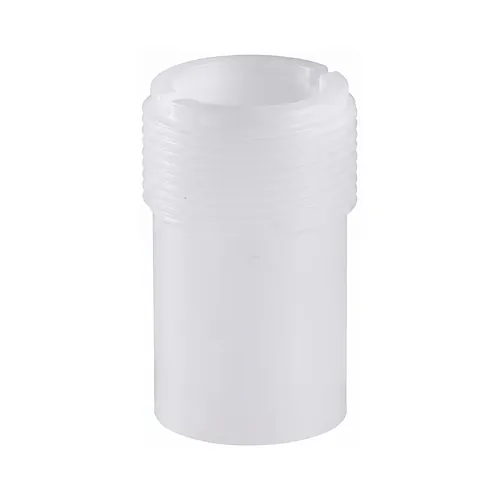

Piesa de adaptare pentru instrumentație Georg Fischer SYGEF Standard tip 314 este un racord tehnic din fluorură de poliviniliden conceput pentru integrarea directă a senzorilor de măsură pe conducte industriale. Proiectată special pentru interfațarea cu instrumentația Georg Fischer Signet, piesa din PVDF oferă un racord filetat dedicat de 1 1/4 țoli NPSM care asigură poziționarea geometrică exactă a sondelor analitice și a traductoarelor de proces în fluxul de fluid pentru conducte cu diametre de la d75 mm până la d630 mm. Fixarea se realizează prin sudură convențională cu gaz cald conform DVS 2207 partea 3, permițând realizarea unei îmbinări structurale omogene și etanșe direct pe peretele exterior al conductei. În calitate de adaptor de montaj, piesa este compatibilă cu gama completă de senzori de debit Georg Fischer Signet, incluzând modelele cu palete și electromagnetice 515, 2536, 2537, 2551, 8510 și 8512, precum și cu electrozii analitici de pH și ORP din seriile 2724, 2725, 2726, 2734, 2735 și 2736. În funcție de diametrul nominal al conductei, corpul piesei este calibrat pentru lungimile standard de inserție ale senzorilor Signet clasificate în configurațiile X0, X1 și X2, garantând adâncimea corectă de imersie și alinierea hidrodinamică optimă a elementului sensibil în secțiunea de curgere. Realizată din PVDF de înaltă calitate, piesa prezintă o rezistență chimică excelentă la acizi concentrați, agenți oxidanți puternici, solvenți industriali și apă demineralizată, funcționând în siguranță pe un interval termic cuprins între minus 20 grade Celsius și 140 grade Celsius. Structura inertă și netoxică din fluoropolimer elimină riscul de contaminare a fluidului vehiculat, fiind ideală pentru industriile de microelectronică, circuite de apă purificată farmaceutică, dozare chimică și tratare a apei, livrată de BigWeld în calitate de distribuitor autorizat Georg Fischer.
