Racord olandez tranziție PVC-C inox Rp PN16

Racord olandez tranziție PVC-C inox Rp PN16

Material: PVC-C PN: 16 bar Garnitura: EPDM

  Fișă tehnică (PDF) | Fișă tehnică (PDF)

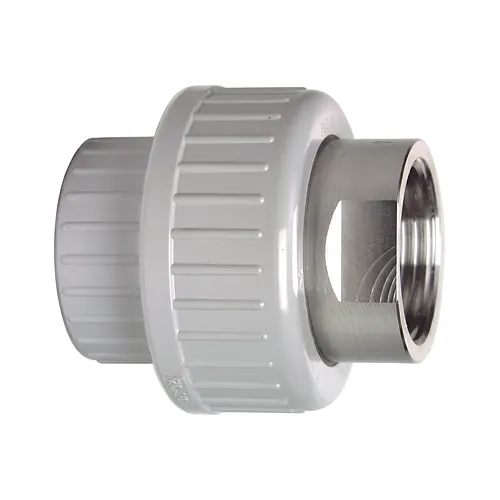

Racordul olandez de tranziție Georg Fischer din PVC-C și inox este o piesă de îmbinare hibridă din trei piese, proiectată pentru racorduri demontabile sigure între conductele metrice din PVC-C îmbinate prin lipire și echipamentele metalice filetate. Dezvoltat pentru rețele chimice și industriale solicitante, acesta reunește o mufă metrică din PVC-C pentru lipire prin mufare, o piuliță olandez robustă din PVC-C și o piesă de capăt cu filet interior Rp din oțel inoxidabil austenitic 1.4404 (316L), rezistând la presiuni de lucru de până la PN16.

Caracteristici tehnice

Acest racord olandez funcționează fiabil la o presiune nominală de lucru de PN16 (16 bar) la 20 grade Celsius și rezistă la temperaturi de regim de până la 80 grade Celsius sub presiune. Filetul interior cilindric Rp asigură o conexiune mecanică rigidă și sigură la fitinguri sau echipamente metalice filetate la exterior, prevenind deformarea componentelor termoplastice.

  • Presiune nominală de lucru: PN16 (16 bar) la 20 grade Celsius
  • Temperatură maximă de funcționare continuă: până la 80 grade Celsius
  • Gamă dimensională mufă metrică: de la d16 mm până la d63 mm
  • Standard racord filetat: filet interior cilindric Rp
  • Etanșare integrată: garnitură profilată O-ring captivă din EPDM
  • Produs de Georg Fischer pentru fluide industriale agresive

Materiale și standarde

Racordul combină policlorura de vinil post-clorurată (gri agat RAL 7038) cu oțelul inoxidabil superior 1.4404 (AISI 316L) pentru a asigura o rezistență maximă împotriva substanțelor chimice agresive. Întregul ansamblu respectă cerințele dimensionale metrice prevăzute de standardele DIN 8079, DIN 8080 și ISO 15493 pentru conducte industriale din plastic.

Componenta din PVC-C oferă stabilitate chimică deosebită în prezența acizilor minerali concentrați, a hidroxizilor caustici și a soluțiilor saline, în timp ce piesa din inox 316L elimină riscul de uzură mecanică a filetului și coroziunea punctiformă. Garnitura internă din elastomer EPDM asigură o etanșare durabilă și amortizează eficient vibrațiile mecanice și dilatările termice ciclice din conductele industriale.

Instalare și îmbinare

Montajul se realizează prin lipire prin mufare pe partea conductei din PVC-C și prin înșurubare mecanică etanșă pe capătul din inox cu filet interior Rp. Structura demontabilă din trei componente permite deconectarea rapidă și nedistructivă a pompelor, a robineților și a debitmetrelor la lucrările de mentenanță, fără tăierea traseului de țeavă lipit.

Montatorii trebuie să pregătească suprafețele mufei din PVC-C folosind decapant și adeziv dedicat pentru PVC-C, respectând timpii de uscare înainte de punerea sub presiune. La racordarea filetată a piesei metalice se utilizează materiale de etanșare compatibile cu oțelul inoxidabil, strângând piulița olandez din PVC-C uniform pentru comprimarea garniturii O-ring, fără a suprasolicita filetul.

  Fișă tehnică (PDF) | Fișă tehnică (PDF)

Racordul olandez de tranziție Georg Fischer din PVC-C și inox este o piesă de îmbinare hibridă din trei piese, proiectată pentru racorduri demontabile sigure între conductele metrice din PVC-C îmbinate prin lipire și echipamentele metalice filetate. Dezvoltat pentru rețele chimice și industriale solicitante, acesta reunește o mufă metrică din PVC-C pentru lipire prin mufare, o piuliță olandez robustă din PVC-C și o piesă de capăt cu filet interior Rp din oțel inoxidabil austenitic 1.4404 (316L), rezistând la presiuni de lucru de până la PN16.

Caracteristici tehnice

Acest racord olandez funcționează fiabil la o presiune nominală de lucru de PN16 (16 bar) la 20 grade Celsius și rezistă la temperaturi de regim de până la 80 grade Celsius sub presiune. Filetul interior cilindric Rp asigură o conexiune mecanică rigidă și sigură la fitinguri sau echipamente metalice filetate la exterior, prevenind deformarea componentelor termoplastice.

  • Presiune nominală de lucru: PN16 (16 bar) la 20 grade Celsius
  • Temperatură maximă de funcționare continuă: până la 80 grade Celsius
  • Gamă dimensională mufă metrică: de la d16 mm până la d63 mm
  • Standard racord filetat: filet interior cilindric Rp
  • Etanșare integrată: garnitură profilată O-ring captivă din EPDM
  • Produs de Georg Fischer pentru fluide industriale agresive

Materiale și standarde

Racordul combină policlorura de vinil post-clorurată (gri agat RAL 7038) cu oțelul inoxidabil superior 1.4404 (AISI 316L) pentru a asigura o rezistență maximă împotriva substanțelor chimice agresive. Întregul ansamblu respectă cerințele dimensionale metrice prevăzute de standardele DIN 8079, DIN 8080 și ISO 15493 pentru conducte industriale din plastic.

Componenta din PVC-C oferă stabilitate chimică deosebită în prezența acizilor minerali concentrați, a hidroxizilor caustici și a soluțiilor saline, în timp ce piesa din inox 316L elimină riscul de uzură mecanică a filetului și coroziunea punctiformă. Garnitura internă din elastomer EPDM asigură o etanșare durabilă și amortizează eficient vibrațiile mecanice și dilatările termice ciclice din conductele industriale.

Instalare și îmbinare

Montajul se realizează prin lipire prin mufare pe partea conductei din PVC-C și prin înșurubare mecanică etanșă pe capătul din inox cu filet interior Rp. Structura demontabilă din trei componente permite deconectarea rapidă și nedistructivă a pompelor, a robineților și a debitmetrelor la lucrările de mentenanță, fără tăierea traseului de țeavă lipit.

Montatorii trebuie să pregătească suprafețele mufei din PVC-C folosind decapant și adeziv dedicat pentru PVC-C, respectând timpii de uscare înainte de punerea sub presiune. La racordarea filetată a piesei metalice se utilizează materiale de etanșare compatibile cu oțelul inoxidabil, strângând piulița olandez din PVC-C uniform pentru comprimarea garniturii O-ring, fără a suprasolicita filetul.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
723540205
Material: PVC-C
PN: 16 bar
Garnitura: EPDM
Buc. 289,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 16 mm
723540230
Material: PVC-C
PN: 16 bar
Garnitura: EPDM
Buc. 297,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
723540206
Material: PVC-C
PN: 16 bar
Garnitura: EPDM
Buc. 304,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
723540231
Material: PVC-C
PN: 16 bar
Garnitura: EPDM
Buc. 322,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
723540207
Material: PVC-C
PN: 16 bar
Garnitura: EPDM
Buc. 327,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
723540232
Material: PVC-C
PN: 16 bar
Garnitura: EPDM
Buc. 350,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
723540208
Material: PVC-C
PN: 16 bar
Garnitura: EPDM
Buc. 384,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
723540233
Material: PVC-C
PN: 16 bar
Garnitura: EPDM
Buc. 407,39 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
723540209
Material: PVC-C
PN: 16 bar
Garnitura: EPDM
Buc. 519,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
723540234
Material: PVC-C
PN: 16 bar
Garnitura: EPDM
Buc. 570,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
723540210
Material: PVC-C
PN: 16 bar
Garnitura: EPDM
Buc. 621,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
723540235
Material: PVC-C
PN: 16 bar
Garnitura: EPDM
Buc. 678,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
723540211
Material: PVC-C
PN: 16 bar
Garnitura: EPDM
Buc. 802,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
723540236
Material: PVC-C
PN: 16 bar
Garnitura: EPDM
Buc. 869,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 723540205
D: 16 mm
Livrare în 24h
289,00 RON / Buc.
Cod produs: 723540230
D: 16 mm
Livrare în 24h
297,70 RON / Buc.
Cod produs: 723540206
D: 20 mm
Livrare în 24h
304,85 RON / Buc.
Cod produs: 723540231
D: 20 mm
Livrare în 24h
322,60 RON / Buc.
Cod produs: 723540207
D: 25 mm
Livrare în 24h
327,75 RON / Buc.
Cod produs: 723540232
D: 25 mm
Livrare în 24h
350,90 RON / Buc.
Cod produs: 723540208
D: 32 mm
Livrare în 24h
384,55 RON / Buc.
Cod produs: 723540233
D: 32 mm
Livrare în 24h
407,39 RON / Buc.
Cod produs: 723540209
D: 40 mm
Livrare în 24h
519,40 RON / Buc.
Cod produs: 723540234
D: 40 mm
Livrare în 24h
570,55 RON / Buc.
Cod produs: 723540210
D: 50 mm
Livrare în 24h
621,70 RON / Buc.
Cod produs: 723540235
D: 50 mm
Livrare în 24h
678,75 RON / Buc.
Cod produs: 723540211
D: 63 mm
Livrare în 24h
802,70 RON / Buc.
Cod produs: 723540236
D: 63 mm
Livrare în 24h
869,95 RON / Buc.
