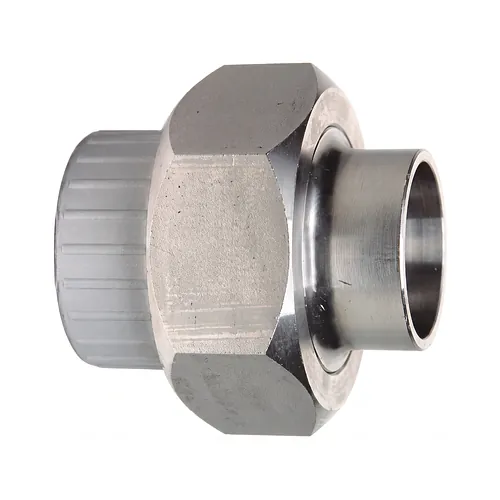

Racord olandez de tranziție PVC-C - Inox 316L sudabil PN16
Racordul olandez de tranziție Georg Fischer din PVC-C metric la inox 316L sudabil realizează o îmbinare demontabilă și sigură între conductele termoplastice din policlorură de vinil clorurată și rețelele metalice sudate. Proiectat pentru inginerie de proces, dozare chimică și tratarea industrială a apei, acest fiting rezistent la presiunea nominală PN16 combină inerția chimică a plasticului cu rezistența mecanică a inoxului pentru dimensiuni între d16 mm și d63 mm.
Caracteristici tehnice
Acest racord olandez asigură etanșeitate perfectă la presiune ridicată și stabilitate termică optimă în rețele industriale complexe de fluide corozive. Ansamblul menține o clasă de presiune PN16 la 20 grade Celsius și funcționează fiabil la temperaturi de lucru de până la 80 grade Celsius, în conformitate cu graficele de reducere a presiunii.
- Presiune nominală de lucru: PN16 (16 bar la 20 grade Celsius)
- Interval de temperatură admisibil: de la 0 până la 80 grade Celsius cu coeficient de reducere
- Dimensiuni disponibile: diametre exterioare metrice de la d16 mm până la d63 mm
- Opțiuni garnitură de etanșare: O-ring din elastomer EPDM sau FKM rezistent chimic
- Tipuri de conexiune: mufă pentru lipire prin mufare și capăt pentru sudură cap la cap
Materiale și standarde
Fabricat din materiale industriale premium, ansamblul reunește policlorura de vinil clorurată cu oțelul inoxidabil austenitic de înaltă puritate. Mufa termoplastică este dimensionată strict conform standardelor metrice ISO și DIN, garantând compatibilitatea dimensională directă cu sistemele industriale de conducte.
Mufa de racordare este produsă din compus PVC-C gri agat (RAL 7038), oferind o rezistență deosebită la acizi minerali concentrați, soluții alcaline agresive și săruri industriale. Capătul sudabil și piulița olandeză sunt prelucrate cu precizie din oțel inoxidabil 1.4404 (AISI 316L), prevenind coroziunea electrochimică la joncțiunea dintre materiale diferite. Etanșarea pe con este realizată de o garnitură O-ring din EPDM sau FKM, asigurând o barieră sigură împotriva scurgerilor chiar și în condiții de variații termice ciclice.
Instalare și îmbinare
Construcția demontabilă din trei piese permite dezasamblarea axială completă a liniei, facilitând întreținerea și înlocuirea rapidă a echipamentelor fără tensionarea conductelor adiacente. Succesiunea corectă de montaj presupune finalizarea operațiunilor de sudură pe capătul metalic înainte de lipirea componentelor termoplastice, prevenind degradarea termică a plasticului.
La punerea în operă, capătul din inox 316L se îmbină prin sudură cap la cap pe colector sau utilaj în stare demontată, protejând mufa și garnitura de căldura generată în arcul electric. După răcirea completă a zonei sudate la temperatura ambiantă, mufa din PVC-C se asamblează pe țeava metrică prin lipire prin mufare utilizând adeziv industrial dedicat. Piulița olandeză din inox se strânge ferm pentru a comprima garnitura de etanșare, fără a introduce solicitări de torsiune în traseul de conducte din plastic.
Racordul olandez de tranziție Georg Fischer din PVC-C metric la inox 316L sudabil realizează o îmbinare demontabilă și sigură între conductele termoplastice din policlorură de vinil clorurată și rețelele metalice sudate. Proiectat pentru inginerie de proces, dozare chimică și tratarea industrială a apei, acest fiting rezistent la presiunea nominală PN16 combină inerția chimică a plasticului cu rezistența mecanică a inoxului pentru dimensiuni între d16 mm și d63 mm.
Caracteristici tehnice
Acest racord olandez asigură etanșeitate perfectă la presiune ridicată și stabilitate termică optimă în rețele industriale complexe de fluide corozive. Ansamblul menține o clasă de presiune PN16 la 20 grade Celsius și funcționează fiabil la temperaturi de lucru de până la 80 grade Celsius, în conformitate cu graficele de reducere a presiunii.
- Presiune nominală de lucru: PN16 (16 bar la 20 grade Celsius)
- Interval de temperatură admisibil: de la 0 până la 80 grade Celsius cu coeficient de reducere
- Dimensiuni disponibile: diametre exterioare metrice de la d16 mm până la d63 mm
- Opțiuni garnitură de etanșare: O-ring din elastomer EPDM sau FKM rezistent chimic
- Tipuri de conexiune: mufă pentru lipire prin mufare și capăt pentru sudură cap la cap
Materiale și standarde
Fabricat din materiale industriale premium, ansamblul reunește policlorura de vinil clorurată cu oțelul inoxidabil austenitic de înaltă puritate. Mufa termoplastică este dimensionată strict conform standardelor metrice ISO și DIN, garantând compatibilitatea dimensională directă cu sistemele industriale de conducte.
Mufa de racordare este produsă din compus PVC-C gri agat (RAL 7038), oferind o rezistență deosebită la acizi minerali concentrați, soluții alcaline agresive și săruri industriale. Capătul sudabil și piulița olandeză sunt prelucrate cu precizie din oțel inoxidabil 1.4404 (AISI 316L), prevenind coroziunea electrochimică la joncțiunea dintre materiale diferite. Etanșarea pe con este realizată de o garnitură O-ring din EPDM sau FKM, asigurând o barieră sigură împotriva scurgerilor chiar și în condiții de variații termice ciclice.
Instalare și îmbinare
Construcția demontabilă din trei piese permite dezasamblarea axială completă a liniei, facilitând întreținerea și înlocuirea rapidă a echipamentelor fără tensionarea conductelor adiacente. Succesiunea corectă de montaj presupune finalizarea operațiunilor de sudură pe capătul metalic înainte de lipirea componentelor termoplastice, prevenind degradarea termică a plasticului.
La punerea în operă, capătul din inox 316L se îmbină prin sudură cap la cap pe colector sau utilaj în stare demontată, protejând mufa și garnitura de căldura generată în arcul electric. După răcirea completă a zonei sudate la temperatura ambiantă, mufa din PVC-C se asamblează pe țeava metrică prin lipire prin mufare utilizând adeziv industrial dedicat. Piulița olandeză din inox se strânge ferm pentru a comprima garnitura de etanșare, fără a introduce solicitări de torsiune în traseul de conducte din plastic.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
16 mm
Garnitura
EPDM
|
723545505 |
Material: PVC-C / 316L
PN: 16 bar
|
Buc. | 458,88 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
16 mm
Garnitura
FKM
|
723545530 |
Material: PVC-C / 316L
PN: 16 bar
|
Buc. | 468,50 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
Garnitura
EPDM
|
723545506 |
Material: PVC-C / 316L
PN: 16 bar
|
Buc. | 543,88 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
20 mm
Garnitura
FKM
|
723545531 |
Material: PVC-C / 316L
PN: 16 bar
|
Buc. | 572,63 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
Garnitura
EPDM
|
723545507 |
Material: PVC-C / 316L
PN: 16 bar
|
Buc. | 643,87 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
25 mm
Garnitura
FKM
|
723545532 |
Material: PVC-C / 316L
PN: 16 bar
|
Buc. | 648,14 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Garnitura
EPDM
|
723545508 |
Material: PVC-C / 316L
PN: 16 bar
|
Buc. | 754,66 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
32 mm
Garnitura
FKM
|
723545533 |
Material: PVC-C / 316L
PN: 16 bar
|
Buc. | 785,56 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Garnitura
EPDM
|
723545509 |
Material: PVC-C / 316L
PN: 16 bar
|
Buc. | 1.055,11 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
40 mm
Garnitura
FKM
|
723545534 |
Material: PVC-C / 316L
PN: 16 bar
|
Buc. | 1.116,64 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Garnitura
EPDM
|
723545510 |
Material: PVC-C / 316L
PN: 16 bar
|
Buc. | 1.161,44 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
50 mm
Garnitura
FKM
|
723545535 |
Material: PVC-C / 316L
PN: 16 bar
|
Buc. | 1.237,26 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
Garnitura
EPDM
|
723545511 |
Material: PVC-C / 316L
PN: 16 bar
|
Buc. | 1.582,56 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
Garnitura
FKM
|
723545536 |
Material: PVC-C / 316L
PN: 16 bar
|
Buc. | 1.674,80 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
