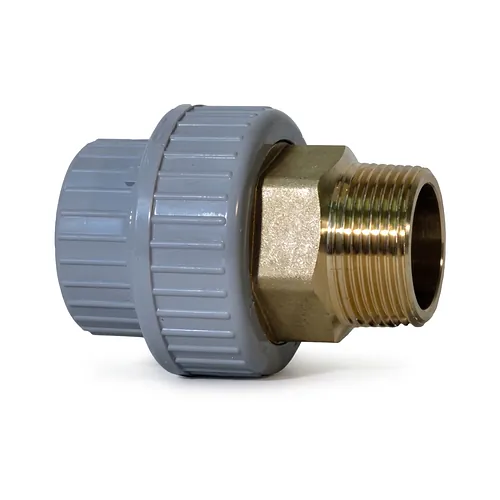

Racord olandez de tranziție PVC-C - alamă filet exterior R PN16

Racord olandez de tranziție PVC-C - alamă filet exterior R PN16

Material: PVC-C / Alama PN: 16 Bar

  Fișă tehnică (PDF)

Racordul olandez de tranziție PVC-C - alamă cu filet exterior R de la Georg Fischer (GF Piping Systems) este un fiting industrial proiectat pentru conectarea sigură a conductelor metrice din policlorură de vinil clorurată la echipamente metalice prevăzute cu filet interior. Cu o presiune nominală de PN16 (16 bar la 20 grade Celsius), acest ansamblu demontabil din trei piese permite izolarea, întreținerea și înlocuirea rapidă a echipamentelor fără secționarea tubulaturii. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează acest racord hibrid în toată Europa pentru instalații chimice, tratarea apei industriale și circuite de proces la temperaturi ridicate.

Caracteristici tehnice

Acest racord olandez combină o bucșă metrică de lipire din PVC-C cu o piesă de capăt robustă din alamă prelucrată, prevăzută cu filet exterior conic R. Fitingul funcționează fiabil pe un interval extins de temperatură de până la 80 grade Celsius, menținând o rezistență mecanică optimă sub presiuni de lucru de până la 16 bar.

  • Presiune nominală: PN16 (16 bar la 20 grade Celsius) pe întreaga gamă dimensională disponibilă.
  • Temperatură maximă de lucru: Funcționare continuă până la 80 grade Celsius, conform curbei de declasare a presiunii.
  • Tipuri de racordare: Mufă metrică PVC-C pentru lipire prin mufare (d20 mm până la d63 mm) și filet exterior conic R (1/2 țoli până la 2 țoli).
  • Element de etanșare: Garnitură profilată din EPDM care oferă o etanșare radială elastică la vibrații și variații de presiune.
  • Construcție demontabilă: Ansamblu din trei piese alcătuit din bucșă PVC-C, piuliță olandeză din PVC-C și capăt filetat din alamă.

Materiale și standarde

Fabricat din policlorură de vinil clorurată gri agat (RAL 7038) și alamă rezistentă (CuZn) prelucrată precis, racordul respectă cele mai exigente standarde europene și internaționale. Componentele polimerice sunt conforme cu normele DIN 8079, DIN 8080, ISO 727 și ISO 15493 pentru sisteme de conducte industriale din materiale plastice.

Structura moleculară post-clorurată a PVC-C oferă o rezistență chimică remarcabilă împotriva acizilor minerali agresivi, a bazelor, a soluțiilor saline și a apei demineralizate, acolo unde PVC-ul neplastifiat își atinge limitele termice sau de coroziune. Capătul strunjit din alamă garantează o stabilitate mecanică excelentă a filetului și rezistență ridicată la solicitări mecanice la cuplarea directă pe pompe, robineți industriali, schimbătoare de căldură sau distribuitoare metalice. Garnitura din EPDM compensează dilatările termice repetate fără relaxare structurală.

Instalare și îmbinare

Montajul presupune îmbinarea prin lipire cu adeziv pe capătul din PVC-C și etanșarea mecanică pe filetul conic exterior din alamă. Se recomandă etanșarea filetului metalic conic R cu bandă din PTFE sau cu pastă anaerobă compatibilă cu alama, fără a aplica un cuplu de strângere excesiv.

Mufa din PVC-C trebuie curățată temeinic și asamblată folosind adeziv dedicat pentru PVC-C, respectând timpii tehnologici de uscare. Înainte de strângerea piuliței olandeze din PVC-C, se verifică așezarea corectă a garniturii profilate din EPDM în canalul de ghidare. Strângerea manuală fermă, completată la nevoie cu o cheie cu bandă textilă, asigură o îmbinare perfect etanșă, protejând filetul din plastic împotriva supratensionării.

  Fișă tehnică (PDF)

Racordul olandez de tranziție PVC-C - alamă cu filet exterior R de la Georg Fischer (GF Piping Systems) este un fiting industrial proiectat pentru conectarea sigură a conductelor metrice din policlorură de vinil clorurată la echipamente metalice prevăzute cu filet interior. Cu o presiune nominală de PN16 (16 bar la 20 grade Celsius), acest ansamblu demontabil din trei piese permite izolarea, întreținerea și înlocuirea rapidă a echipamentelor fără secționarea tubulaturii. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează acest racord hibrid în toată Europa pentru instalații chimice, tratarea apei industriale și circuite de proces la temperaturi ridicate.

Caracteristici tehnice

Acest racord olandez combină o bucșă metrică de lipire din PVC-C cu o piesă de capăt robustă din alamă prelucrată, prevăzută cu filet exterior conic R. Fitingul funcționează fiabil pe un interval extins de temperatură de până la 80 grade Celsius, menținând o rezistență mecanică optimă sub presiuni de lucru de până la 16 bar.

  • Presiune nominală: PN16 (16 bar la 20 grade Celsius) pe întreaga gamă dimensională disponibilă.
  • Temperatură maximă de lucru: Funcționare continuă până la 80 grade Celsius, conform curbei de declasare a presiunii.
  • Tipuri de racordare: Mufă metrică PVC-C pentru lipire prin mufare (d20 mm până la d63 mm) și filet exterior conic R (1/2 țoli până la 2 țoli).
  • Element de etanșare: Garnitură profilată din EPDM care oferă o etanșare radială elastică la vibrații și variații de presiune.
  • Construcție demontabilă: Ansamblu din trei piese alcătuit din bucșă PVC-C, piuliță olandeză din PVC-C și capăt filetat din alamă.

Materiale și standarde

Fabricat din policlorură de vinil clorurată gri agat (RAL 7038) și alamă rezistentă (CuZn) prelucrată precis, racordul respectă cele mai exigente standarde europene și internaționale. Componentele polimerice sunt conforme cu normele DIN 8079, DIN 8080, ISO 727 și ISO 15493 pentru sisteme de conducte industriale din materiale plastice.

Structura moleculară post-clorurată a PVC-C oferă o rezistență chimică remarcabilă împotriva acizilor minerali agresivi, a bazelor, a soluțiilor saline și a apei demineralizate, acolo unde PVC-ul neplastifiat își atinge limitele termice sau de coroziune. Capătul strunjit din alamă garantează o stabilitate mecanică excelentă a filetului și rezistență ridicată la solicitări mecanice la cuplarea directă pe pompe, robineți industriali, schimbătoare de căldură sau distribuitoare metalice. Garnitura din EPDM compensează dilatările termice repetate fără relaxare structurală.

Instalare și îmbinare

Montajul presupune îmbinarea prin lipire cu adeziv pe capătul din PVC-C și etanșarea mecanică pe filetul conic exterior din alamă. Se recomandă etanșarea filetului metalic conic R cu bandă din PTFE sau cu pastă anaerobă compatibilă cu alama, fără a aplica un cuplu de strângere excesiv.

Mufa din PVC-C trebuie curățată temeinic și asamblată folosind adeziv dedicat pentru PVC-C, respectând timpii tehnologici de uscare. Înainte de strângerea piuliței olandeze din PVC-C, se verifică așezarea corectă a garniturii profilate din EPDM în canalul de ghidare. Strângerea manuală fermă, completată la nevoie cu o cheie cu bandă textilă, asigură o îmbinare perfect etanșă, protejând filetul din plastic împotriva supratensionării.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
Filet 1/2"
723550906
Material: PVC-C / Alama
PN: 16 Bar
Buc. 213,87 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 1/2"
723550957
Material: PVC-C / Alama
PN: 16 Bar
Buc. 265,66 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 3/4"
723550907
Material: PVC-C / Alama
PN: 16 Bar
Buc. 265,66 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Filet 1"
723550967
Material: PVC-C / Alama
PN: 16 Bar
Buc. 265,66 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1/2"
723550958
Material: PVC-C / Alama
PN: 16 Bar
Buc. 323,28 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 3/4"
723550968
Material: PVC-C / Alama
PN: 16 Bar
Buc. 323,28 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Filet 1"
723550908
Material: PVC-C / Alama
PN: 16 Bar
Buc. 323,28 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Filet 1 1/4"
723550909
Material: PVC-C / Alama
PN: 16 Bar
Buc. 453,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Filet 1 1/2"
723550910
Material: PVC-C / Alama
PN: 16 Bar
Buc. 555,33 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Filet 2"
723550911
Material: PVC-C / Alama
PN: 16 Bar
Buc. 697,78 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 723550906
D: 20 mm
Filet: 1/2"
Livrare în 24h
213,87 RON / Buc.
Cod produs: 723550957
D: 25 mm
Filet: 1/2"
Livrare în 24h
265,66 RON / Buc.
Cod produs: 723550907
D: 25 mm
Filet: 3/4"
Livrare în 24h
265,66 RON / Buc.
Cod produs: 723550967
D: 25 mm
Filet: 1"
Livrare în 24h
265,66 RON / Buc.
Cod produs: 723550958
D: 32 mm
Filet: 1/2"
Livrare în 24h
323,28 RON / Buc.
Cod produs: 723550968
D: 32 mm
Filet: 3/4"
Livrare în 24h
323,28 RON / Buc.
Cod produs: 723550908
D: 32 mm
Filet: 1"
Livrare în 24h
323,28 RON / Buc.
Cod produs: 723550909
D: 40 mm
Filet: 1 1/4"
Livrare în 24h
453,65 RON / Buc.
Cod produs: 723550910
D: 50 mm
Filet: 1 1/2"
Livrare în 24h
555,33 RON / Buc.
Cod produs: 723550911
D: 63 mm
Filet: 2"
Livrare în 24h
697,78 RON / Buc.
