Racord olandez de tranziție ABS - inox 316L capăt sudură PN10

  Fișă tehnică (PDF)

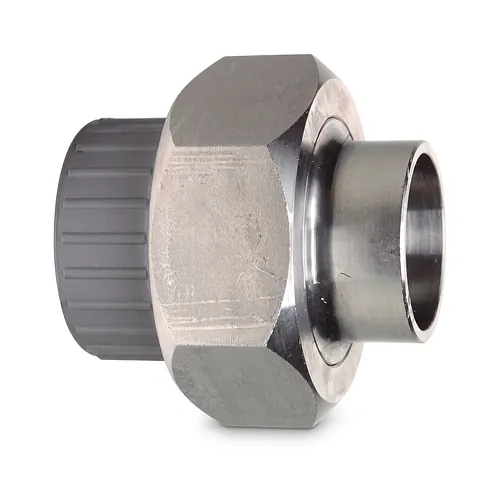

Racordul olandez de tranziție Georg Fischer din ABS și oțel inoxidabil asigură o trecere demontabilă fiabilă între rețelele de conducte din ABS metric și circuitele metalice din inox. Proiectat pentru instalații industriale de răcire, apă răcită și proces, acest racord hibrid PN10 combină o mufă din ABS pentru îmbinare prin lipire cu un capăt de sudură cap la cap și o piuliță din inox AISI 316L. Piesa permite demontarea rapidă a pompelor, a robineților și a utilajelor fără tăierea conductelor.

Caracteristici tehnice

Acest racord olandez funcționează la o presiune nominală de PN10 (10 bar la 20 de grade Celsius) și asigură o conexiune mecanică demontabilă pentru diametre metrice cuprinse între d20 mm și d63 mm. Garnitura integrată din EPDM garantează etanșeitatea optimă la vibrații și variații dinamice de presiune.

• Presiune nominală: PN10 (10 bar la 20 de grade Celsius)
• Gamă dimensională: d20 mm până la d63 mm exterior
• Mufă ABS: Îmbinare prin lipire cu solvent, culoare gri (RAL 7001)
• Capăt metalic și piuliță: Oțel inoxidabil WN 1.4404 (AISI 316L) pentru sudură cap la cap
• Garnitură de etanșare: Inel O-ring de înaltă rezistență din EPDM
• Mentenanță: Conexiune filetată olandeză pentru demontare facilă

Instalare și îmbinare

Montajul asociază lipirea prin mufare a polimerului cu procedeele clasice de sudare cap la cap a oțelului inoxidabil. Capătul din inox trebuie sudat pe conducta metalică înainte de asamblarea mufei din ABS și a garniturii, protejând componentele plastice și elastomerul de temperaturile ridicate din timpul sudurii.

Mufa din ABS se lipește pe conducta metrică utilizând adeziv Tangit ABS și decapant adecvat. După răcirea completă a sudurii metalice, capătul din inox, inelul de etanșare din EPDM și mufa din ABS se asamblează prin strângerea piuliței olandeze din inox 316L. Această configurație demontabilă facilitează intervențiile periodice de service, înlocuirea echipamentelor și spălarea chimică a rețelei fără modificări aduse conductelor fixe.

Aplicații

Acest racord de tranziție este conceput special pentru instalațiile industriale unde este necesară trecerea de la trasee termoplastice rezistente la coroziune la agregate metalice, pompe sau distribuitoare. BigWeld livrează acest produs în toată Europa în calitate de distribuitor autorizat Georg Fischer pentru proiecte inginerești de anvergură.

Domeniile tipice de utilizare includ rețele de apă răcită, circuite de climatizare industrială, turnuri de răcire, instalații marine și stații de tratare a apei. Interiorul neted din ABS previne depunerile de calcar și cruste, în timp ce capătul din oțel inoxidabil 316L oferă o protecție superioară împotriva coroziunii în crăpături în medii solicitante.
