Curbă 45° PE100 SDR17 PN10 d90-d1000

Fisa Tehnica | Catalog | Video Instructiuni

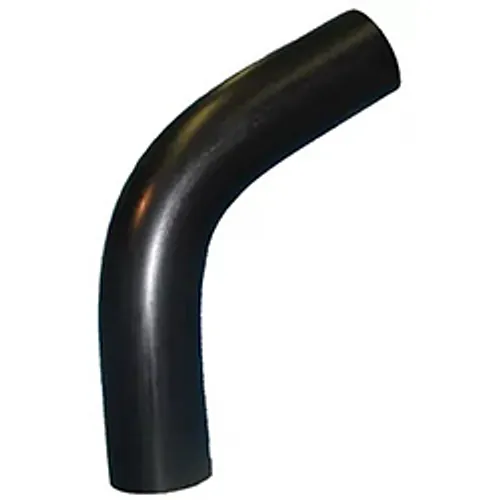

Curba 45 grade PE100 SDR17 ELGEF Plus este un fiting cu capete spigot în versiune lungă, de la Georg Fischer (GF Piping Systems), fabricat din țeavă PE100 fără sudură și cu presiunea nominală PN10 (10 bar, apă). Gama acoperă diametrele d90-d1000 mm (DN80-DN1000), în 21 de variante, iar raza de curbură 1.5 x d menține o curgere lină și pierderi de presiune locale reduse acolo unde este necesară o schimbare de direcție de 45 grade pe o conductă PEHD.

Deoarece corpul este realizat din țeavă fără sudură, nu prin injecție, grosimea peretelui urmează țeava de bază și variază între 5.4 mm la d90 și 59.3 mm la d1000. Raza R este cuprinsă între 135 și 1500 mm, dimensiunea z între 177 și 1200 mm, iar lungimea capătului spigot L între 100 și 450 mm, astfel încât lungimile de montaj și pozițiile de ancorare pot fi stabilite exact din faza de proiectare. Toate dimensiunile au aceeași serie de perete SDR17, care în programul ELGEF Plus corespunde la 10 bar pentru apă și 5 bar pentru gaz.

Ambele capete spigot sunt pregătite pentru cele două metode uzuale de îmbinare a polietilenei: mufe electrofuziune sau sudură cap la cap executată conform practicii de sudare DVS. Atenție: curbele fabricate din țeavă fără sudură nu se scurtează pe șantier — lungimile capetelor spigot sunt stabilite din fabricație și trebuie păstrate integral pentru realizarea îmbinării sudate.

Material: PE100, construcție din țeavă fără sudură
Presiune nominală: PN10, 10 bar apă
Serie de perete: SDR17, grosime 5.4-59.3 mm
Diametre: d90-d1000 mm (DN80-DN1000), 21 de variante
Rază de curbură: 1.5 x d, R 135-1500 mm
Dimensiune z 177-1200 mm, L 100-450 mm
Îmbinare: electrofuziune sau sudură cap la cap

Aplicațiile uzuale sunt rețelele de distribuție apă, conductele de refulare și infrastructura industrială de conducte din polietilenă, montate îngropat sau suprateran. BigWeld livrează programul de fitinguri cu capete spigot ELGEF Plus în calitate de distribuitor autorizat Georg Fischer; alegeți diametrul necesar din lista de variante înainte de comandă.

Fisa Tehnica | Catalog | Video Instructiuni

Material: PE100, construcție din țeavă fără sudură
Presiune nominală: PN10, 10 bar apă
Serie de perete: SDR17, grosime 5.4-59.3 mm
Diametre: d90-d1000 mm (DN80-DN1000), 21 de variante
Rază de curbură: 1.5 x d, R 135-1500 mm
Dimensiune z 177-1200 mm, L 100-450 mm
Îmbinare: electrofuziune sau sudură cap la cap

Variante, prețuri și disponibilitate
Dimensiune	Cod produs	U.M.	Preț TVA 21% inclus	Disponibilitate
D 90 mm	753050813	Buc.	362,37 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm	753050814	Buc.	471,26 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125 mm	753050815	Buc.	516,92 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm	753050816	Buc.	591,22 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm	753050817	Buc.	678,98 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 180 mm	753050818	Buc.	1.080,02 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm	753050819	Buc.	1.299,72 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm	753050820	Buc.	1.490,47 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250 mm	753050821	Buc.	1.900,50 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm	753050822	Buc.	2.040,68 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm	753050823	Buc.	2.731,38 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 355 mm	753050824	Buc.	4.006,23 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400 mm	753050825	Buc.	5.560,66 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 450 mm	753050826	Buc.	6.688,86 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500 mm	753050827	Buc.	9.165,01 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 560 mm	753050828	Buc.	11.711,72 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 630 mm	753050829	Buc.	14.609,14 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 710 mm	753050830	Buc.	17.249,09 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 800 mm	753050831	Buc.	21.119,56 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 900 mm	753050832	Buc.	32.936,43 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 1000 mm	753050833	Buc.	42.346,35 RON	Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați

TVA 21% inclus

Cod produs: 753050813

D: 90 mm

Livrare în 24h

362,37 RON / Buc.

Cod produs: 753050814

D: 110 mm

Livrare în 24h

471,26 RON / Buc.

Cod produs: 753050815

D: 125 mm

Livrare în 24h

516,92 RON / Buc.

Cod produs: 753050816

D: 140 mm

Livrare în 24h

591,22 RON / Buc.

Cod produs: 753050817

D: 160 mm

Livrare în 24h

678,98 RON / Buc.

Cod produs: 753050818

D: 180 mm

Livrare în 24h

1.080,02 RON / Buc.

Cod produs: 753050819

D: 200 mm

Livrare în 24h

1.299,72 RON / Buc.

Cod produs: 753050820

D: 225 mm

Livrare în 24h

1.490,47 RON / Buc.

Cod produs: 753050821

D: 250 mm

Livrare în 24h

1.900,50 RON / Buc.

Cod produs: 753050822

D: 280 mm

Livrare în 24h

2.040,68 RON / Buc.

Cod produs: 753050823

D: 315 mm

Livrare în 24h

2.731,38 RON / Buc.

Cod produs: 753050824

D: 355 mm

Livrare în 24h

4.006,23 RON / Buc.

Cod produs: 753050825

D: 400 mm

Livrare în 24h

5.560,66 RON / Buc.

Cod produs: 753050826

D: 450 mm

Livrare în 24h

6.688,86 RON / Buc.

Cod produs: 753050827

D: 500 mm

Livrare în 24h

9.165,01 RON / Buc.

Cod produs: 753050828

D: 560 mm

Livrare în 24h

11.711,72 RON / Buc.

Cod produs: 753050829

D: 630 mm

Livrare în 24h

14.609,14 RON / Buc.

Cod produs: 753050830

D: 710 mm

Livrare în 24h

17.249,09 RON / Buc.

Cod produs: 753050831

D: 800 mm

Livrare în 24h

21.119,56 RON / Buc.

Cod produs: 753050832

D: 900 mm

Livrare în 24h

32.936,43 RON / Buc.

Cod produs: 753050833

D: 1000 mm

Livrare în 24h

42.346,35 RON / Buc.
