Mufă adaptoare ecoFIT PE100 filet interior Rp, PN16, d20-63 mm

  Fisa Tehnica |   Catalog | Video Instructiuni

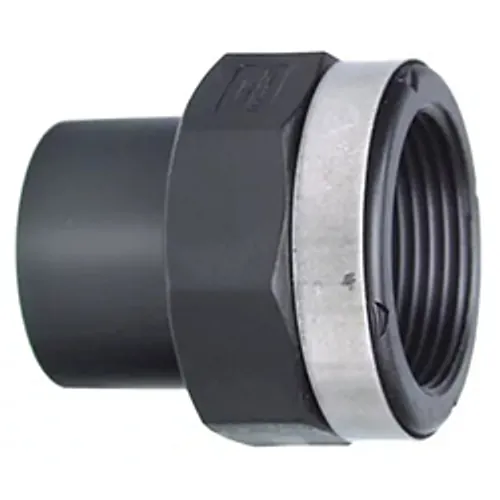

Mufa adaptoare ecoFIT fabricată de Georg Fischer este un fiting de tranziție proiectat pentru conexiunea directă și sigură între conductele industriale din polietilenă (PEHD / PE100) și componentele sau armăturile filetate. Produsă din polietilenă virgină PE100, piesa dispune de un capăt SDR11 destinat procedurilor de sudură cap la cap și sudură prin infraroșu (IR), realizând racordarea la un filet interior cilindric BSP paralel (Rp). Fitingul asigură o etanșeitate optimă în rețelele industriale de tratare a apei, circuitele de răcire, instalațiile chimice și rețelele de utilități unde conductele din polietilenă se conectează la robineți, senzori sau echipamente metalice.

Pentru a rezista solicitărilor mecanice și hidraulice din exploatare, piesa este dimensionată la o presiune nominală PN16 (16 bar) la temperatura apei de 20 de grade Celsius. Zona filetată Rp încorporează un inel de armare din oțel inoxidabil A2, care previne dilatarea radială a materialului termoplastic sub efectul cuplului de strângere și menține etanșeitatea sub sarcină hidrostatică continuă. Seria acoperă diametre exterioare de la d20 mm până la d63 mm (DN15–DN50), cu filete interioare de la Rp 1/2 țoli până la Rp 2 țoli. Dimensiunile constructive includ lungimi totale Lmax de 49–62 mm, cote SLW pentru cheie de 32–80 mm și grosimi de perete s1 între 1,9 mm și 5,8 mm.

Conformitatea cu standardul EN ISO 15494 garantează precizia dimensională, rezistența chimică ridicată și compatibilitatea cu echipamentele standard de sudură cap la cap. La asamblare, instalatorii trebuie să evite pastele de etanșare cu solvenți sau substanțe chimice agresive pentru polietilenă; banda de teflon (PTFE) reprezintă soluția adecvată pentru etanșarea filetului Rp. Rețeaua de conducte trebuie prevăzută cu suporți adecvați pentru a reduce solicitările mecanice exterioare, vibrațiile și efectele variațiilor termice ciclice asupra zonei de racord.
