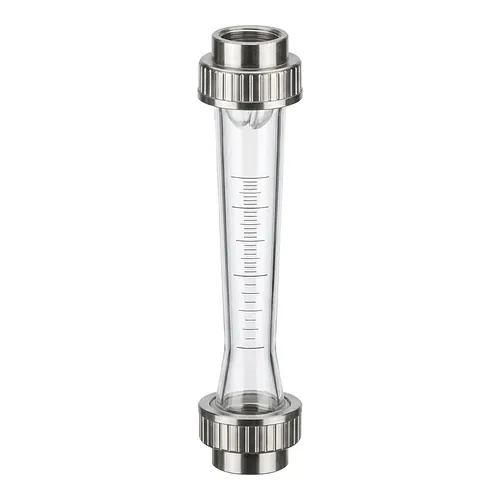

Debitmetru cu secțiune variabilă tip 335 fără magnet PVC-U

  Fisa tehnica.pdf

Debitmetrul cu secțiune variabilă tip 335 fără magnet de la Georg Fischer (GF Piping Systems) este un rotametru mecanic de precizie pentru monitorizarea optică directă a debitului în rețele industriale de conducte. Combină racorduri olandeze robuste din PVC-U cu un tub de măsurare transparent calibrat, permițând citirea instantanee a debitului fără alimentare electrică auxiliară. Debitmetrul este evaluat la presiunea nominală de 16 bar (PN16) la 20 grade Celsius, acoperind diametre metrice de la d32 mm până la d75 mm și debite de la 50 l/h până la 60.000 l/h în cadrul seriei de variante. Măsurarea utilizează principiul secțiunii variabile: fluidul pătrunde prin baza tubului conic și ridică flotorul intern până la echilibrul dinamic cu gravitația, poziția acestuia fiind citită direct pe scala gradată.

Scalele cu citire directă sunt disponibile pentru apă, aer, acid clorhidric 30-33 la sută și hidroxid de sodiu 30 și 50 la sută, indicând valoarea reală fără factori de conversie. Varianta fără magnet este optimizată pentru lichide limpezi sau ușor tulburi, în instalații unde transmiterea electronică a semnalului nu este necesară. Această execuție oferă fiabilitate mecanică maximă și previne atragerea particulelor metalice pe flotor. Racordurile olandeze permit montajul și demontajul radial rapid fără demontarea tronsoanelor adiacente, simplificând curățarea tubului și mentenanța periodică, iar îmbinările prin lipire prin mufare asigură etanșeitate sigură în rețelele din PVC-U.

Corpul și racordurile din PVC-U asigură o rezistență chimică excelentă la acizi anorganici, baze și soluții saline, fiind ideale pentru stații de tratare a apei, instalații de osmoză inversă și linii chimice de dozare continuă. Montajul se realizează obligatoriu în poziție verticală, cu curgerea de jos în sus, păstrând tronsoane drepte înainte și după aparat pentru a preveni turbulențele și a menține precizia de măsurare. În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează debitmetrul tip 335 împreună cu asistență tehnică specializată pentru aplicații industriale.
