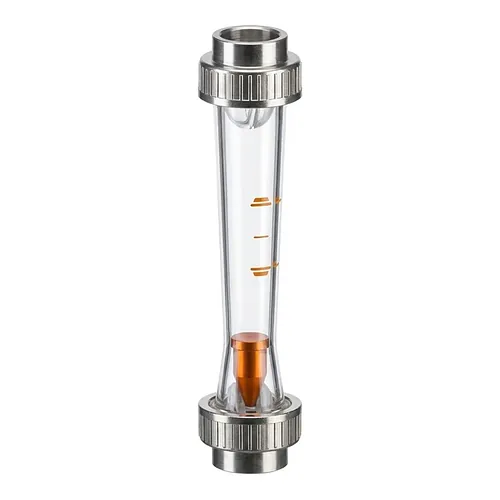

Debitmetru cu magnet tip 335 cu tub transparent, flotor portocaliu și racorduri metalice

Debitmetru cu magnet tip 335 PVC-U PN16

Material: PVC-U PN: 16 Bar

  Fișă tehnică (PDF)

Debitmetrul cu secțiune variabilă tip 335 de la Georg Fischer, echipat cu plutitor magnetic integrat, este un instrument de măsură optic și electronic proiectat pentru rețele industriale de conducte termoplastice. Destinat stațiilor de tratare a apei, instalațiilor de dozare chimică și circuitelor industriale, acest debitmetru oferă monitorizare volumetrică directă și semnalizare automată de prag. Funcționând la presiunea nominală de PN16 la 20 grade C, echipamentul asigură control fiabil al proceselor pentru lichide și gaze.

Caracteristici tehnice

Debitmetrul Georg Fischer tip 335 funcționează pe principiul rotametrului cu secțiune variabilă, utilizând echilibrul hidrodinamic al plutitorului într-un tub transparent conic pentru o măsurare volumetrică precisă. Magnetul integrat în plutitor comunică cu senzori externi pentru a permite proceduri avansate de automatizare și monitorizare a procesului.

În funcție de diametrul selectat și de execuția plutitorului, debitmetrul acoperă domenii largi de măsură menținând pierderi hidraulice minime de sarcină. Principalii parametri tehnici de funcționare includ:

  • Presiune nominală de lucru: PN16 (16 bar la 20 grade C), cu aplicarea coeficienților de reducere a presiunii până la +60 grade C.
  • Interval de temperatură de lucru: De la 0 grade C până la +60 grade C pentru medii apoase și soluții chimice compatibile.
  • Domeniu de măsurare: Scale gradate calibrate care acoperă debite de la 50 l/h până la 60000 l/h pe întregul interval dimensional.
  • Transmitere semnal: Plutitor cu magnet integrat compatibil cu contacte electrice de limită bistabile și senzori de poziție continuă.
  • Poziție de montaj: Instalare verticală obligatorie cu direcție de curgere ascendentă a fluidului.

Materiale și standarde

Construit cu un corp robust din policlorură de vinil neplastifiată (PVC-U) și un tub de măsură calibrat transparent, debitmetrul respectă clasificările de rezistență chimică conform standardului ISO/TR 10358. Compusul termoplastic stabilizat prezintă o rezistență deosebită la acizi, baze, soluții saline anorganice și degradare ambientală, fără riscul migrării plastifianților.

Elementele interne ale plutitorului din PVDF sau PP-H, împreună cu garniturile elastomerice din EPDM sau FKM ale racordurilor olandeze, asigură etanșeitate hidraulică perfectă în medii industriale agresive. Citirea optică directă este facilitată de scale gradate imprimate rezistente la apă, acizi și soluții caustice, prevenind contaminarea mediului și menținând claritatea vizuală pe durate lungi de exploatare.

Instalare și îmbinare

Modelul tip 335 este echipat cu racorduri olandeze pentru îmbinare prin lipire prin mufare pe conducte metrice cuprinse între d32 mm și d75 mm. Sistemul cu racord olandez permite montarea și demontarea radială simplă a corpului de măsură fără a tensiona sau deplasa tronsoanele rigide de conductă.

Montajul impune alinierea strict verticală a tronsonului de conductă, cu fluxul de fluid orientat de jos în sus, asigurând funcționarea hidrodinamică optimă a plutitorului magnetic ghidat. Lipirea prin mufare se realizează cu adezivi speciali precum Tangit PVC-U, după curățarea prealabilă și șanfrenarea capetelor de țeavă. Pentru a preveni erorile de citire cauzate de turbulențe, se recomandă respectarea unor tronsoane rectilinii de liniștire în amonte și în aval de debitmetru.

  Fișă tehnică (PDF)

Debitmetrul cu secțiune variabilă tip 335 de la Georg Fischer, echipat cu plutitor magnetic integrat, este un instrument de măsură optic și electronic proiectat pentru rețele industriale de conducte termoplastice. Destinat stațiilor de tratare a apei, instalațiilor de dozare chimică și circuitelor industriale, acest debitmetru oferă monitorizare volumetrică directă și semnalizare automată de prag. Funcționând la presiunea nominală de PN16 la 20 grade C, echipamentul asigură control fiabil al proceselor pentru lichide și gaze.

Caracteristici tehnice

Debitmetrul Georg Fischer tip 335 funcționează pe principiul rotametrului cu secțiune variabilă, utilizând echilibrul hidrodinamic al plutitorului într-un tub transparent conic pentru o măsurare volumetrică precisă. Magnetul integrat în plutitor comunică cu senzori externi pentru a permite proceduri avansate de automatizare și monitorizare a procesului.

În funcție de diametrul selectat și de execuția plutitorului, debitmetrul acoperă domenii largi de măsură menținând pierderi hidraulice minime de sarcină. Principalii parametri tehnici de funcționare includ:

  • Presiune nominală de lucru: PN16 (16 bar la 20 grade C), cu aplicarea coeficienților de reducere a presiunii până la +60 grade C.
  • Interval de temperatură de lucru: De la 0 grade C până la +60 grade C pentru medii apoase și soluții chimice compatibile.
  • Domeniu de măsurare: Scale gradate calibrate care acoperă debite de la 50 l/h până la 60000 l/h pe întregul interval dimensional.
  • Transmitere semnal: Plutitor cu magnet integrat compatibil cu contacte electrice de limită bistabile și senzori de poziție continuă.
  • Poziție de montaj: Instalare verticală obligatorie cu direcție de curgere ascendentă a fluidului.

Materiale și standarde

Construit cu un corp robust din policlorură de vinil neplastifiată (PVC-U) și un tub de măsură calibrat transparent, debitmetrul respectă clasificările de rezistență chimică conform standardului ISO/TR 10358. Compusul termoplastic stabilizat prezintă o rezistență deosebită la acizi, baze, soluții saline anorganice și degradare ambientală, fără riscul migrării plastifianților.

Elementele interne ale plutitorului din PVDF sau PP-H, împreună cu garniturile elastomerice din EPDM sau FKM ale racordurilor olandeze, asigură etanșeitate hidraulică perfectă în medii industriale agresive. Citirea optică directă este facilitată de scale gradate imprimate rezistente la apă, acizi și soluții caustice, prevenind contaminarea mediului și menținând claritatea vizuală pe durate lungi de exploatare.

Instalare și îmbinare

Modelul tip 335 este echipat cu racorduri olandeze pentru îmbinare prin lipire prin mufare pe conducte metrice cuprinse între d32 mm și d75 mm. Sistemul cu racord olandez permite montarea și demontarea radială simplă a corpului de măsură fără a tensiona sau deplasa tronsoanele rigide de conductă.

Montajul impune alinierea strict verticală a tronsonului de conductă, cu fluxul de fluid orientat de jos în sus, asigurând funcționarea hidrodinamică optimă a plutitorului magnetic ghidat. Lipirea prin mufare se realizează cu adezivi speciali precum Tangit PVC-U, după curățarea prealabilă și șanfrenarea capetelor de țeavă. Pentru a preveni erorile de citire cauzate de turbulențe, se recomandă respectarea unor tronsoane rectilinii de liniștire în amonte și în aval de debitmetru.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
Ø 32 mm (50-500l/h)
198335100
Material: PVC-U
PN: 16 Bar
Buc. 1.387,17 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø 32 mm (100-1000l/h)
198335101
Material: PVC-U
PN: 16 Bar
Buc. 1.387,17 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø 40 mm (150-1500l/h)
198335102
Material: PVC-U
PN: 16 Bar
Buc. 1.613,47 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø 40 mm (250-2500l/h)
198335103
Material: PVC-U
PN: 16 Bar
Buc. 1.644,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø 50 mm (300-3000l/h)
198335104
Material: PVC-U
PN: 16 Bar
Buc. 1.920,72 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø 50 mm (300-3000l/h)
198335105
Material: PVC-U
PN: 16 Bar
Buc. 1.956,59 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø 50 mm (600-6000l/h)
198335106
Material: PVC-U
PN: 16 Bar
Buc. 1.956,59 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø 63 mm (600-6000l/h)
198335107
Material: PVC-U
PN: 16 Bar
Buc. 3.138,72 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø 63 mm (1000-10000l/h)
198335108
Material: PVC-U
PN: 16 Bar
Buc. 3.138,72 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø 63 mm (1500-15000l/h)
198335109
Material: PVC-U
PN: 16 Bar
Buc. 3.138,72 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø 75 mm (2000-25000l/h)
198335110
Material: PVC-U
PN: 16 Bar
Buc. 3.992,87 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø 75 mm (3000-30000l/h)
198335111
Material: PVC-U
PN: 16 Bar
Buc. 3.992,87 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
Ø 75 mm (8000-60000l/h)
198335112
Material: PVC-U
PN: 16 Bar
Buc. 3.992,87 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 198335100
Ø: 32 mm (50-500l/h)
Livrare în 24h
1.387,17 RON / Buc.
Cod produs: 198335101
Ø: 32 mm (100-1000l/h)
Livrare în 24h
1.387,17 RON / Buc.
Cod produs: 198335102
Ø: 40 mm (150-1500l/h)
Livrare în 24h
1.613,47 RON / Buc.
Cod produs: 198335103
Ø: 40 mm (250-2500l/h)
Livrare în 24h
1.644,10 RON / Buc.
Cod produs: 198335104
Ø: 50 mm (300-3000l/h)
Livrare în 24h
1.920,72 RON / Buc.
Cod produs: 198335105
Ø: 50 mm (300-3000l/h)
Livrare în 24h
1.956,59 RON / Buc.
Cod produs: 198335106
Ø: 50 mm (600-6000l/h)
Livrare în 24h
1.956,59 RON / Buc.
Cod produs: 198335107
Ø: 63 mm (600-6000l/h)
Livrare în 24h
3.138,72 RON / Buc.
Cod produs: 198335108
Ø: 63 mm (1000-10000l/h)
Livrare în 24h
3.138,72 RON / Buc.
Cod produs: 198335109
Ø: 63 mm (1500-15000l/h)
Livrare în 24h
3.138,72 RON / Buc.
Cod produs: 198335110
Ø: 75 mm (2000-25000l/h)
Livrare în 24h
3.992,87 RON / Buc.
Cod produs: 198335111
Ø: 75 mm (3000-30000l/h)
Livrare în 24h
3.992,87 RON / Buc.
Cod produs: 198335112
Ø: 75 mm (8000-60000l/h)
Livrare în 24h
3.992,87 RON / Buc.
