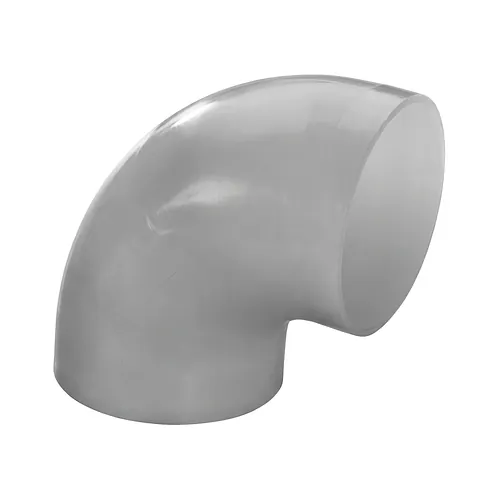

Curbă 90 grade SYGEF Standard PVDF d90-225 SDR33 PN10

Curbă 90 grade SYGEF Standard PVDF d90-225 SDR33 PN10

Material: PVDF PN: 10 Bar SDR: 33

  Fișă tehnică (PDF)

Curba la 90 de grade Georg Fischer SYGEF Standard SDR33 PN10 este un fiting din fluorură de poliviniliden (PVDF) neopac, proiectat pentru devierea direcțională a traseelor în rețele industriale și sisteme de distribuție a fluidelor chimice. Destinată inginerilor de proces și instalatorilor industriali care gestionează medii agresive, această piesă cu rază extinsă optimizează dinamica curgerii și reduce pierderile de sarcină pe conducte de la d90 mm până la d225 mm. Asigură funcționarea fiabilă în circuite chimice și rețele de fluide tehnologice.

Caracteristici tehnice

Această curbă la 90 de grade SYGEF Standard oferă o geometrie cu rază mare de curbură care reduce rezistența hidraulică și previne turbulențele în conducte industriale de mare capacitate. Configurația dimensională SDR33 menține o presiune nominală sigură și o stabilitate termică excelentă în instalații de proces solicitante.

  • Material: fluorură de poliviniliden (PVDF) termoplastică fără pigmenți
  • Presiune nominală de lucru: 10 bar (PN10) pentru apă la 20 de grade Celsius
  • Interval termic de funcționare: de la -20 de grade Celsius până la +140 de grade Celsius
  • Raport dimensional: raport geometric SDR33 pentru diametre metrice d90 mm - d225 mm
  • Calitatea suprafeței interioare: rugozitate Ra mai mică sau egală cu 0,5 micrometri
  • Densitate și rigiditate: aproximativ 1,78 g/cm³ cu modul de elasticitate la tracțiune mai mare sau egal cu 1800 N/mm²

Materiale și standarde

Fabricată din polimer fluorurat virgin PVDF, această piesă garantează o rezistență chimică de excepție și o neutralitate fiziologică completă, fără pigmenți care ar putea migra în fluid. Piesa îndeplinește standardele internaționale aplicabile sistemelor industriale de transport chimic și igienic.

Fluoropolimerul utilizat rezistă acizilor oxidanți puternici precum acidul azotic și acidul sulfuric, acizilor minerali neoxidanți precum acidul clorhidric și acidul fluorhidric, halogenilor, hidrocarburilor alifatice și sărurilor industriale. Fitingul respectă cerințele dimensionale conform ISO 10931, nivelul de puritate al suprafeței SEMI F57, clasificarea de inflamabilitate FM 4910, certificarea DIBt, precum și cerințele de biocompatibilitate FDA 21 CFR 177.2510 și USP 25 clasa VI. În plus, rezistă la cicluri repetate de sterilizare cu abur, ozonizare și igienizare chimică la temperaturi înalte.

Instalare și îmbinare

Capetele lise sunt prelucrate cu precizie pentru a permite îmbinarea termoplastică de înaltă siguranță în rețele de conducte tehnologice. BigWeld furnizează aceste componente Georg Fischer cu trasabilitate integrală a fiecărui lot pentru proiecte industriale critice.

Îmbinarea se realizează prin sudură fără contact cu radiație infraroșu (IR Plus) conform DVS 2207-6, prin sudură cap la cap convențională cu element încălzitor conform DVS 2207-15 sau prin sudură fără cordon și fără spații moarte (BCF Plus) pe dimensiunile compatibile. Aceste procedee de fuziune formează îmbinări omogene și netede care previn depunerea particulelor și dezvoltarea biofilmului. În calitate de distribuitor autorizat Georg Fischer, BigWeld oferă gama dimensională completă și suport tehnic dedicat pentru rețele industriale din PVDF.

  Fișă tehnică (PDF)

Curba la 90 de grade Georg Fischer SYGEF Standard SDR33 PN10 este un fiting din fluorură de poliviniliden (PVDF) neopac, proiectat pentru devierea direcțională a traseelor în rețele industriale și sisteme de distribuție a fluidelor chimice. Destinată inginerilor de proces și instalatorilor industriali care gestionează medii agresive, această piesă cu rază extinsă optimizează dinamica curgerii și reduce pierderile de sarcină pe conducte de la d90 mm până la d225 mm. Asigură funcționarea fiabilă în circuite chimice și rețele de fluide tehnologice.

Caracteristici tehnice

Această curbă la 90 de grade SYGEF Standard oferă o geometrie cu rază mare de curbură care reduce rezistența hidraulică și previne turbulențele în conducte industriale de mare capacitate. Configurația dimensională SDR33 menține o presiune nominală sigură și o stabilitate termică excelentă în instalații de proces solicitante.

  • Material: fluorură de poliviniliden (PVDF) termoplastică fără pigmenți
  • Presiune nominală de lucru: 10 bar (PN10) pentru apă la 20 de grade Celsius
  • Interval termic de funcționare: de la -20 de grade Celsius până la +140 de grade Celsius
  • Raport dimensional: raport geometric SDR33 pentru diametre metrice d90 mm - d225 mm
  • Calitatea suprafeței interioare: rugozitate Ra mai mică sau egală cu 0,5 micrometri
  • Densitate și rigiditate: aproximativ 1,78 g/cm³ cu modul de elasticitate la tracțiune mai mare sau egal cu 1800 N/mm²

Materiale și standarde

Fabricată din polimer fluorurat virgin PVDF, această piesă garantează o rezistență chimică de excepție și o neutralitate fiziologică completă, fără pigmenți care ar putea migra în fluid. Piesa îndeplinește standardele internaționale aplicabile sistemelor industriale de transport chimic și igienic.

Fluoropolimerul utilizat rezistă acizilor oxidanți puternici precum acidul azotic și acidul sulfuric, acizilor minerali neoxidanți precum acidul clorhidric și acidul fluorhidric, halogenilor, hidrocarburilor alifatice și sărurilor industriale. Fitingul respectă cerințele dimensionale conform ISO 10931, nivelul de puritate al suprafeței SEMI F57, clasificarea de inflamabilitate FM 4910, certificarea DIBt, precum și cerințele de biocompatibilitate FDA 21 CFR 177.2510 și USP 25 clasa VI. În plus, rezistă la cicluri repetate de sterilizare cu abur, ozonizare și igienizare chimică la temperaturi înalte.

Instalare și îmbinare

Capetele lise sunt prelucrate cu precizie pentru a permite îmbinarea termoplastică de înaltă siguranță în rețele de conducte tehnologice. BigWeld furnizează aceste componente Georg Fischer cu trasabilitate integrală a fiecărui lot pentru proiecte industriale critice.

Îmbinarea se realizează prin sudură fără contact cu radiație infraroșu (IR Plus) conform DVS 2207-6, prin sudură cap la cap convențională cu element încălzitor conform DVS 2207-15 sau prin sudură fără cordon și fără spații moarte (BCF Plus) pe dimensiunile compatibile. Aceste procedee de fuziune formează îmbinări omogene și netede care previn depunerea particulelor și dezvoltarea biofilmului. În calitate de distribuitor autorizat Georg Fischer, BigWeld oferă gama dimensională completă și suport tehnic dedicat pentru rețele industriale din PVDF.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 90 mm
735018513
Material: PVDF
PN: 10 Bar
SDR: 33
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
735018514
Material: PVDF
PN: 10 Bar
SDR: 33
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125 mm
735018515
Material: PVDF
PN: 10 Bar
SDR: 33
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
735018516
Material: PVDF
PN: 10 Bar
SDR: 33
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
735018517
Material: PVDF
PN: 10 Bar
SDR: 33
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
735018519
Material: PVDF
PN: 10 Bar
SDR: 33
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
735018520
Material: PVDF
PN: 10 Bar
SDR: 33
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 735018513
D: 90 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 735018514
D: 110 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 735018515
D: 125 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 735018516
D: 140 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 735018517
D: 160 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 735018519
D: 200 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: 735018520
D: 225 mm
Livrare în 24h
La Cerere / Buc.
