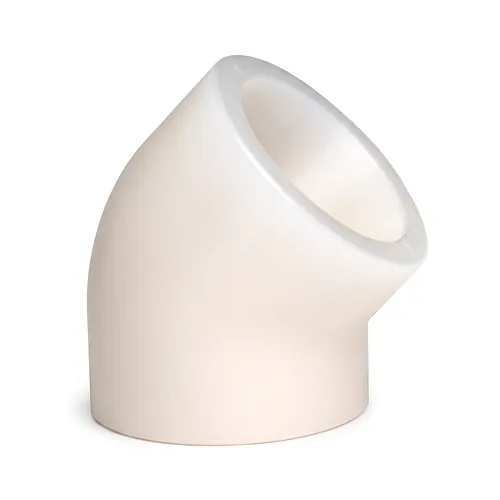

Cot 45 grade Georg Fischer PVDF lipire prin mufare PN16 d16-d63

Cot 45 grade Georg Fischer PVDF lipire prin mufare PN16 d16-d63

Material: PVDF PN: 16 Bar

  Fișă tehnică (PDF)

Cotul la 45 grade Georg Fischer SYGEF Standard din PVDF pentru lipire prin mufare PN16 este un fiting injectat din termoplastic, proiectat pentru modificări precise de direcție în distribuția de chimicale, procese industriale și circuite de utilități de înaltă puritate. Destinat inginerilor de proces și instalatorilor industriali, acest fiting acoperă diametre exterioare de la d16 mm până la d63 mm, asigurând menținerea unei presiuni de 16 bar la 20 grade C într-un interval termic de lucru cuprins între -20 grade C și 140 grade C.

Caracteristici tehnice

Cotul la 45 grade SYGEF Standard asigură pierderi minime de sarcină, etanșeitate sigură la presiune și o rigiditate structurală remarcabilă în cicluri solicitante de lucru. Suprafața interioară netedă limitează depunerea particulelor și formarea biofilmului în procesele industriale.

  • Presiune nominală: PN16 (16 bar la 20 grade C) cu factor de siguranță C = 2,0 raportat la o durată de viață de 25 de ani pentru apă
  • Interval de temperatură de lucru: funcționare continuă între -20 grade C și 140 grade C
  • Calitatea suprafeței interioare: rugozitate Ra ≤ 0,5 µm pentru limitarea aderenței bacteriene și a turbulențelor
  • Rezistență mecanică: limită de curgere ≥ 48 N/mm² și modul de elasticitate la tracțiune ≥ 1800 N/mm² conform EN ISO 527
  • Rezistență la impact Charpy: ≥ 8 kJ/m² la 23 grade C pe epruvetă crestată conform EN ISO 179
  • Dilatare termică: 0,12 până la 0,18 mm/(m·K) conform DIN 53752 și conductivitate termică de 0,19 W/(m·K) conform EN 12664

Materiale și standarde

Fabricat din fluorură de poliviniliden nepigmentată, acest fiting respectă cu strictețe cerințele standardului ISO 10931 pentru sisteme industriale sub presiune din fluoropolimeri termoplastici. Rășina polimerică pură are o densitate de aproximativ 1,78 g/cm³ și un punct de topire de peste 175 grade C, asigurând o rezistență chimică deosebită împotriva acizilor minerali concentrați, halogenilor și hidrocarburilor alifatice.

Materialul rezistă la protocoale agresive de igienizare, inclusiv tratamente continue cu ozon, clătire cu apă fierbinte, decontaminare chimică și sterilizare în linie cu abur, fără riscul apariției fisurării sub tensiune sau a degradării mecanice. Marcajele embosate de pe corpul fiecărui fiting garantează trasabilitatea completă a lotului și verificarea calității de la producție până la montaj.

Instalare și îmbinare

Cotul se îmbină cu țevile și fitingurile metrice SYGEF prin lipire prin mufare cu element încălzitor, respectând instrucțiunile DVS 2207-15. Geometria mufei ghidează adâncimea optimă de inserție și creează o sudură omogenă și sigură, fără a afecta diametrul hidraulic interior.

Instalatorii trebuie să curețe temeinic suprafețele de contact, să utilizeze bacuri de încălzire calibrate și să respecte timpii prescriși pentru încălzire și răcire. Alinierea axială precisă în timpul îmbinării previne apariția unor solicitări de torsiune, garantând o îmbinare etanșă, capabilă să reziste la presiunile de regim industrial.

  Fișă tehnică (PDF)

Cotul la 45 grade Georg Fischer SYGEF Standard din PVDF pentru lipire prin mufare PN16 este un fiting injectat din termoplastic, proiectat pentru modificări precise de direcție în distribuția de chimicale, procese industriale și circuite de utilități de înaltă puritate. Destinat inginerilor de proces și instalatorilor industriali, acest fiting acoperă diametre exterioare de la d16 mm până la d63 mm, asigurând menținerea unei presiuni de 16 bar la 20 grade C într-un interval termic de lucru cuprins între -20 grade C și 140 grade C.

Caracteristici tehnice

Cotul la 45 grade SYGEF Standard asigură pierderi minime de sarcină, etanșeitate sigură la presiune și o rigiditate structurală remarcabilă în cicluri solicitante de lucru. Suprafața interioară netedă limitează depunerea particulelor și formarea biofilmului în procesele industriale.

  • Presiune nominală: PN16 (16 bar la 20 grade C) cu factor de siguranță C = 2,0 raportat la o durată de viață de 25 de ani pentru apă
  • Interval de temperatură de lucru: funcționare continuă între -20 grade C și 140 grade C
  • Calitatea suprafeței interioare: rugozitate Ra ≤ 0,5 µm pentru limitarea aderenței bacteriene și a turbulențelor
  • Rezistență mecanică: limită de curgere ≥ 48 N/mm² și modul de elasticitate la tracțiune ≥ 1800 N/mm² conform EN ISO 527
  • Rezistență la impact Charpy: ≥ 8 kJ/m² la 23 grade C pe epruvetă crestată conform EN ISO 179
  • Dilatare termică: 0,12 până la 0,18 mm/(m·K) conform DIN 53752 și conductivitate termică de 0,19 W/(m·K) conform EN 12664

Materiale și standarde

Fabricat din fluorură de poliviniliden nepigmentată, acest fiting respectă cu strictețe cerințele standardului ISO 10931 pentru sisteme industriale sub presiune din fluoropolimeri termoplastici. Rășina polimerică pură are o densitate de aproximativ 1,78 g/cm³ și un punct de topire de peste 175 grade C, asigurând o rezistență chimică deosebită împotriva acizilor minerali concentrați, halogenilor și hidrocarburilor alifatice.

Materialul rezistă la protocoale agresive de igienizare, inclusiv tratamente continue cu ozon, clătire cu apă fierbinte, decontaminare chimică și sterilizare în linie cu abur, fără riscul apariției fisurării sub tensiune sau a degradării mecanice. Marcajele embosate de pe corpul fiecărui fiting garantează trasabilitatea completă a lotului și verificarea calității de la producție până la montaj.

Instalare și îmbinare

Cotul se îmbină cu țevile și fitingurile metrice SYGEF prin lipire prin mufare cu element încălzitor, respectând instrucțiunile DVS 2207-15. Geometria mufei ghidează adâncimea optimă de inserție și creează o sudură omogenă și sigură, fără a afecta diametrul hidraulic interior.

Instalatorii trebuie să curețe temeinic suprafețele de contact, să utilizeze bacuri de încălzire calibrate și să respecte timpii prescriși pentru încălzire și răcire. Alinierea axială precisă în timpul îmbinării previne apariția unor solicitări de torsiune, garantând o îmbinare etanșă, capabilă să reziste la presiunile de regim industrial.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 16 mm
735150105
Material: PVDF
PN: 16 Bar
Buc. 94,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
735150106
Material: PVDF
PN: 16 Bar
Buc. 94,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
735150107
Material: PVDF
PN: 16 Bar
Buc. 112,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
735150108
Material: PVDF
PN: 16 Bar
Buc. 127,20 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
735150109
Material: PVDF
PN: 16 Bar
Buc. 245,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
735150110
Material: PVDF
PN: 16 Bar
Buc. 311,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
735150111
Material: PVDF
PN: 16 Bar
Buc. 438,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 735150105
D: 16 mm
Livrare în 24h
94,45 RON / Buc.
Cod produs: 735150106
D: 20 mm
Livrare în 24h
94,45 RON / Buc.
Cod produs: 735150107
D: 25 mm
Livrare în 24h
112,30 RON / Buc.
Cod produs: 735150108
D: 32 mm
Livrare în 24h
127,20 RON / Buc.
Cod produs: 735150109
D: 40 mm
Livrare în 24h
245,65 RON / Buc.
Cod produs: 735150110
D: 50 mm
Livrare în 24h
311,70 RON / Buc.
Cod produs: 735150111
D: 63 mm
Livrare în 24h
438,10 RON / Buc.
