Senzor ultrasonic de nivel Georg Fischer Signet V1

  Fisa tehnica senzor ultrasonic V1.pdf |   Fisa tehnica controller.pdf |   Fisa tehnica mod relee.pdf |   Fisa tehnica iesire 4-20 mA.pdf |   Fisa tehnica Convertor S3L.pdf |   Brosura controller.pdf

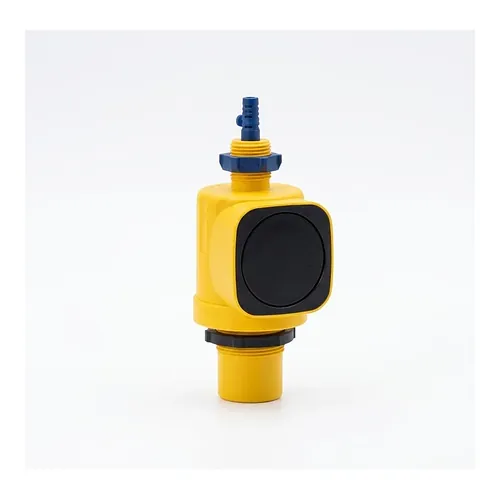

Senzorul ultrasonic de nivel Georg Fischer Signet V1 este un instrument fără contact, destinat măsurării continue a nivelului lichidelor în instalații industriale de vehiculare a fluidelor, în procese chimice și în stații de tratare a apei. Se montează deasupra suprafeței lichidului și determină nivelul pe baza timpului de propagare al impulsului ultrasonic emis și recepționat după reflexia pe suprafața lichidului, astfel încât niciun element sensibil, membrană sau piesă în mișcare nu intră în contact cu mediul de proces. Depunerile, uzura abrazivă și atacul chimic asupra unei suprafețe de măsurare udate dispar din planul de mentenanță, iar aparatul se pretează la rezervoare, bazine de colectare, canale deschise și bazine cu lichide agresive.

Carcasa monobloc injectată din PVDF asigură rezistență chimică în contact cu fluide corozive și soluții chimice agresive, iar circuitele electronice integral statice elimină potențiometrele interne și, odată cu ele, deriva semnalului, menținând calibrarea stabilă și măsurătorile repetabile pe perioade lungi de funcționare continuă. Domeniul termic de lucru este cuprins între 15 și 85 grade C.

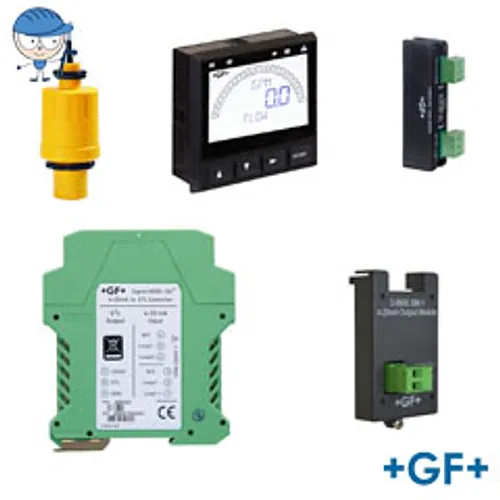

Senzorul se livrează fie cu ieșire digitală Signet S3L, fie cu buclă analogică 4-20 mA scalabilă la fața locului, și se integrează în arhitecturi automatizate de control al proceselor prin compatibilitatea directă cu transmițătoarele multiparametru Georg Fischer Signet 9900, 8900 și 9950. Împreună cu modulul convertor de semnal Signet 8058, semnalul standard de 4-20 mA este transformat în date seriale digitale S3L, ceea ce simplifică traseele de cablu, permite montajul pe șină DIN sau direct pe cablul de legătură și centralizează configurarea parametrilor în rețele de transmițătoare cu mai multe canale. Racordurile de proces cu filet dublu permit montajul pe fitingul rezervorului, pe un tub de protecție sau asamblarea compactă cu versiunile de teren ale transmițătoarelor.

Produsul face parte din grupa de sisteme și măsurare a nivelului din programul de măsură și control, unde configurațiile modificate și cele la comandă specială se ofertează individual, cu un termen de livrare uzual de patru până la șase săptămâni. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează instrumentație Signet originală, împreună cu transmițătoarele, convertoarele și accesoriile de montaj aferente.
