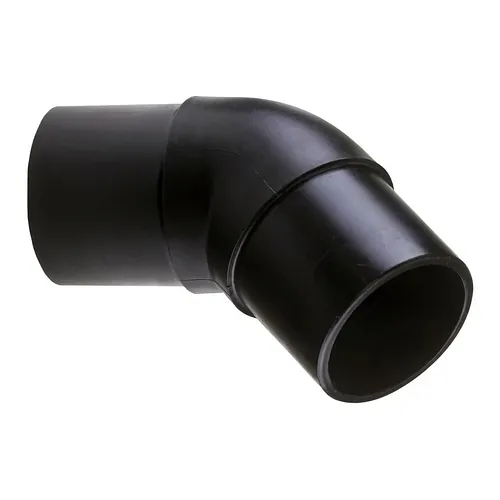

Cot 45 grade PE100 SDR11 injectat din polietilenă neagră

Cot 45 grade PE100 SDR11 d20-d315 PN16

Material: Polietilena PN: 16 Bar SDR: 11

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Cotul la 45 grade ELGEF Plus din PE100 SDR11 de la Georg Fischer asigură schimbări sigure de direcție în conductele presurizate din polietilenă (PEHD). Proiectat pentru ingineri de rețele, instalatori și antreprenori de utilități, acest fiting injectat cu capete drepte acoperă gama d20 – d315, cu presiunea nominală de 16 bar pentru apă și 10 bar pentru gaz. Capetele alungite garantează compatibilitatea deplină cu mufe electrofuziune și utilaje de sudură cap la cap.

Caracteristici tehnice

Acest cot la 45 grade oferă performanțe hidraulice optime și o rezistență mecanică ridicată pe întregul interval de diametre exterioare de la d20 până la d315 (DN15 – DN300). Fiecare piesă include capete drepte alungite, concepute pentru fixarea facilă a mufelor de electrofuziune sau pentru alinierea în bacurile mașinilor de sudură cap la cap.

  • Presiune nominală: PN16 (16 bar apă) / 10 bar gaz combustibil în clasa SDR11
  • Interval dimensional: d20 mm până la d315 mm (echivalent DN15 – DN300)
  • Grosime perete: Profil injectat standard SDR11 conform cerințelor EN 12201-3
  • Metodă de îmbinare: Capete lise lungi pentru sudură prin electrofuziune sau sudură cap la cap
  • Opțiuni constructive: Anumite diametre mari sunt disponibile suplimentar și în varianta SDR17

Materiale și standarde

Fabricat din rășină virgină de polietilenă de înaltă densitate PE100 aprobată de Asociația PE100+, acest fiting prezintă o rezistență superioară la propagarea lentă a fisurilor și la solicitări mecanice de mediu. Gama ELGEF Plus respectă cele mai exigente certificări europene pentru apă potabilă și gaz.

Fiecare cot respectă standardele de produs EN 12201 pentru rețele de apă și EN 1555 pentru distribuția gazelor combustibile. Certificat conform normelor DVGW, KIWA, SVGW și ACS, produsul deține și agrementul FM 1613 pentru rețele de incendiu la 15 bar pentru dimensiunile d90 – d315. Trasabilitatea fiecărui fiting este garantată pe șantier prin sistemul integrat Georg Fischer Track & Trace.

Instalare și îmbinare

Capetele lise lungi asigură spațiul necesar pentru montajul mufelor de electrofuziune sau pentru prinderea directă în utilajele de sudură cap la cap, fără a necesita piese speciale de adaptare. Zona sudată rezultată formează o structură monolitică și omogenă, capabilă să suporte aceeași presiune de lucru ca țeava alăturată.

Înainte de asamblare, suprafața exterioară a capetelor de îmbinare se răzuiește conform prescripțiilor tehnice DVS și instrucțiunilor producătorului, pentru a îndepărta pelicula oxidată. Îmbinarea omogenă nu utilizează garnituri din elastomer expuse îmbătrânirii, asigurând o durabilitate în exploatare de peste 100 de ani în condiții nominale. BigWeld este distribuitor autorizat Georg Fischer și livrează gama completă de fitinguri ELGEF Plus în toată Europa.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Cotul la 45 grade ELGEF Plus din PE100 SDR11 de la Georg Fischer asigură schimbări sigure de direcție în conductele presurizate din polietilenă (PEHD). Proiectat pentru ingineri de rețele, instalatori și antreprenori de utilități, acest fiting injectat cu capete drepte acoperă gama d20 – d315, cu presiunea nominală de 16 bar pentru apă și 10 bar pentru gaz. Capetele alungite garantează compatibilitatea deplină cu mufe electrofuziune și utilaje de sudură cap la cap.

Caracteristici tehnice

Acest cot la 45 grade oferă performanțe hidraulice optime și o rezistență mecanică ridicată pe întregul interval de diametre exterioare de la d20 până la d315 (DN15 – DN300). Fiecare piesă include capete drepte alungite, concepute pentru fixarea facilă a mufelor de electrofuziune sau pentru alinierea în bacurile mașinilor de sudură cap la cap.

  • Presiune nominală: PN16 (16 bar apă) / 10 bar gaz combustibil în clasa SDR11
  • Interval dimensional: d20 mm până la d315 mm (echivalent DN15 – DN300)
  • Grosime perete: Profil injectat standard SDR11 conform cerințelor EN 12201-3
  • Metodă de îmbinare: Capete lise lungi pentru sudură prin electrofuziune sau sudură cap la cap
  • Opțiuni constructive: Anumite diametre mari sunt disponibile suplimentar și în varianta SDR17

Materiale și standarde

Fabricat din rășină virgină de polietilenă de înaltă densitate PE100 aprobată de Asociația PE100+, acest fiting prezintă o rezistență superioară la propagarea lentă a fisurilor și la solicitări mecanice de mediu. Gama ELGEF Plus respectă cele mai exigente certificări europene pentru apă potabilă și gaz.

Fiecare cot respectă standardele de produs EN 12201 pentru rețele de apă și EN 1555 pentru distribuția gazelor combustibile. Certificat conform normelor DVGW, KIWA, SVGW și ACS, produsul deține și agrementul FM 1613 pentru rețele de incendiu la 15 bar pentru dimensiunile d90 – d315. Trasabilitatea fiecărui fiting este garantată pe șantier prin sistemul integrat Georg Fischer Track & Trace.

Instalare și îmbinare

Capetele lise lungi asigură spațiul necesar pentru montajul mufelor de electrofuziune sau pentru prinderea directă în utilajele de sudură cap la cap, fără a necesita piese speciale de adaptare. Zona sudată rezultată formează o structură monolitică și omogenă, capabilă să suporte aceeași presiune de lucru ca țeava alăturată.

Înainte de asamblare, suprafața exterioară a capetelor de îmbinare se răzuiește conform prescripțiilor tehnice DVS și instrucțiunilor producătorului, pentru a îndepărta pelicula oxidată. Îmbinarea omogenă nu utilizează garnituri din elastomer expuse îmbătrânirii, asigurând o durabilitate în exploatare de peste 100 de ani în condiții nominale. BigWeld este distribuitor autorizat Georg Fischer și livrează gama completă de fitinguri ELGEF Plus în toată Europa.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
753151006
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 13,14 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
753151008
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 19,71 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
753151007
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 13,72 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
753151010
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 30,53 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
753151011
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 41,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 75 mm
753151012
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 56,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
753151013
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 61,56 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
753151014
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 99,83 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125 mm
753151015
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 126,28 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
753151016
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 194,82 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
753151017
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 210,13 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 180 mm
753151018
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 221,03 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
753151019
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 284,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
753151020
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 393,56 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250 mm
753151021
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 752,68 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 280 mm
753150922
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 1.135,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
753150923
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 1.433,98 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø160 / SDR17
0753150817
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 137,63 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø180 / SDR17
0753150818
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 179,67 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D (mm) / SDR Ø200 / SDR17
0753150819
Material: Polietilena
PN: 16 Bar
SDR: 11
Buc. 211,34 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
