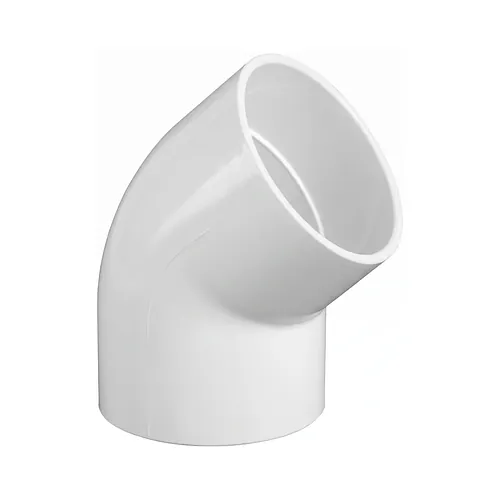

Cot 45 grade PVDF SYGEF Standard SDR33 PN10 d90-225

Cot 45 grade PVDF SYGEF Standard SDR33 PN10 d90-225

Material: PVDF PN: 10 Bar

  Fișă tehnică (PDF)

Cotul la 45 grade Georg Fischer SYGEF Standard SDR33 PN10 este un fiting injectat din PVDF, proiectat pentru schimbarea direcției în conductele de proces chimic și distribuție a fluidelor de înaltă puritate. Dimensionat conform ISO 10931 pentru diametre exterioare de la d90 la d225 mm, acest fiting asigură o presiune nominală de 10 bar la 20 grade Celsius. BigWeld furnizează acest produs din polimer fluorurat inginerilor de proces și instalatorilor industriali care necesită o rezistență chimică deosebită între -20 și +140 grade Celsius.

Caracteristici tehnice

Acest cot la 45 grade oferă o reorientare precisă a debitului, reducând pierderile hidraulice locale de presiune și retenția particulelor în conductele tehnologice de diametru mare. Suprafața interioară netedă are o rugozitate medie Ra ≤ 0,5 µm, prevenind dezvoltarea biofilmului și facilitând ciclurile de spălare și curățare la fața locului (CIP).

  • Sistem și material: Georg Fischer SYGEF Standard, PVDF (fluorură de poliviniliden)
  • Standard și clasă de presiune: ISO 10931, SDR33 / PN10 (10 bar la 20 grade Celsius)
  • Domeniu dimensional și geometrie: capete lise de la d90 mm la d225 mm, unghi la 45 grade
  • Temperatură de operare: de la -20 grade Celsius până la +140 grade Celsius
  • Proprietăți mecanice: limită de curgere ≥ 48 N/mm² la 23 grade Celsius, punct de topire > 175 grade Celsius
  • Calitate suprafață: rugozitate interioară Ra ≤ 0,5 µm pentru curgere laminară și puritate

Materiale și standarde

Fabricat din fluorură de poliviniliden pură, compusul SYGEF Standard rezistă la acizi minerali concentrați, agenți oxidanți puternici și solvenți organici. Suportă acid sulfuric până la 96%, acid azotic până la 65%, acid clorhidric până la 30% și acid fluorhidric până la 75%, însă nu este compatibil cu bazele anorganice și organice sau cu aldehidele.

Polimerul respectă cerințele FDA 21 CFR 177.2510 pentru contactul cu alimentele și normele USP Clasa VI privind compatibilitatea fiziologică. Fitingul tolerează protocoale riguroase de decontaminare, precum sterilizarea periodică cu abur, ozonificarea, igienizarea chimică și dezinfecția continuă cu apă fierbinte. Documentele de calitate, inclusiv rapoartele de încercare EN 10204 2.2 și certificatele de inspecție 3.1, sunt disponibile la cerere.

Instalare și îmbinare

Fitingurile de diametre mari SYGEF Standard sunt proiectate special pentru sudură automată cu infraroșu și sudură cap la cap convențională cu element încălzitor. Sudura IR Plus fără contact conform DVS 2207-6 previne contaminarea prin plită și produce cordoane de sudură compacte și uniforme, optimizând curgerea fluidului.

În lipsa echipamentelor de sudură cu infraroșu, sudura cap la cap convențională conform DVS 2207-15 reprezintă metoda omologată de asamblare pe șantier. La montaj trebuie luată în calcul dilatarea termică prin fixarea colierelor de susținere și a punctelor fixe conform proiectului tehnic, asigurând o aliniere fără solicitări mecanice înainte de începerea ciclului de sudură.

  Fișă tehnică (PDF)

Cotul la 45 grade Georg Fischer SYGEF Standard SDR33 PN10 este un fiting injectat din PVDF, proiectat pentru schimbarea direcției în conductele de proces chimic și distribuție a fluidelor de înaltă puritate. Dimensionat conform ISO 10931 pentru diametre exterioare de la d90 la d225 mm, acest fiting asigură o presiune nominală de 10 bar la 20 grade Celsius. BigWeld furnizează acest produs din polimer fluorurat inginerilor de proces și instalatorilor industriali care necesită o rezistență chimică deosebită între -20 și +140 grade Celsius.

Caracteristici tehnice

Acest cot la 45 grade oferă o reorientare precisă a debitului, reducând pierderile hidraulice locale de presiune și retenția particulelor în conductele tehnologice de diametru mare. Suprafața interioară netedă are o rugozitate medie Ra ≤ 0,5 µm, prevenind dezvoltarea biofilmului și facilitând ciclurile de spălare și curățare la fața locului (CIP).

  • Sistem și material: Georg Fischer SYGEF Standard, PVDF (fluorură de poliviniliden)
  • Standard și clasă de presiune: ISO 10931, SDR33 / PN10 (10 bar la 20 grade Celsius)
  • Domeniu dimensional și geometrie: capete lise de la d90 mm la d225 mm, unghi la 45 grade
  • Temperatură de operare: de la -20 grade Celsius până la +140 grade Celsius
  • Proprietăți mecanice: limită de curgere ≥ 48 N/mm² la 23 grade Celsius, punct de topire > 175 grade Celsius
  • Calitate suprafață: rugozitate interioară Ra ≤ 0,5 µm pentru curgere laminară și puritate

Materiale și standarde

Fabricat din fluorură de poliviniliden pură, compusul SYGEF Standard rezistă la acizi minerali concentrați, agenți oxidanți puternici și solvenți organici. Suportă acid sulfuric până la 96%, acid azotic până la 65%, acid clorhidric până la 30% și acid fluorhidric până la 75%, însă nu este compatibil cu bazele anorganice și organice sau cu aldehidele.

Polimerul respectă cerințele FDA 21 CFR 177.2510 pentru contactul cu alimentele și normele USP Clasa VI privind compatibilitatea fiziologică. Fitingul tolerează protocoale riguroase de decontaminare, precum sterilizarea periodică cu abur, ozonificarea, igienizarea chimică și dezinfecția continuă cu apă fierbinte. Documentele de calitate, inclusiv rapoartele de încercare EN 10204 2.2 și certificatele de inspecție 3.1, sunt disponibile la cerere.

Instalare și îmbinare

Fitingurile de diametre mari SYGEF Standard sunt proiectate special pentru sudură automată cu infraroșu și sudură cap la cap convențională cu element încălzitor. Sudura IR Plus fără contact conform DVS 2207-6 previne contaminarea prin plită și produce cordoane de sudură compacte și uniforme, optimizând curgerea fluidului.

În lipsa echipamentelor de sudură cu infraroșu, sudura cap la cap convențională conform DVS 2207-15 reprezintă metoda omologată de asamblare pe șantier. La montaj trebuie luată în calcul dilatarea termică prin fixarea colierelor de susținere și a punctelor fixe conform proiectului tehnic, asigurând o aliniere fără solicitări mecanice înainte de începerea ciclului de sudură.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 90 mm
735158513
Material: PVDF
PN: 10 Bar
Buc. 1.246,15 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
735158514
Material: PVDF
PN: 10 Bar
Buc. 2.170,59 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 125 mm
735158515
Material: PVDF
PN: 10 Bar
Buc. 2.989,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 140 mm
735158516
Material: PVDF
PN: 10 Bar
Buc. 3.825,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
735158517
Material: PVDF
PN: 10 Bar
Buc. 4.590,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
735158519
Material: PVDF
PN: 10 Bar
Buc. 5.658,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 225 mm
735158520
Material: PVDF
PN: 10 Bar
Buc. 7.170,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 735158513
D: 90 mm
Livrare în 24h
1.246,15 RON / Buc.
Cod produs: 735158514
D: 110 mm
Livrare în 24h
2.170,59 RON / Buc.
Cod produs: 735158515
D: 125 mm
Livrare în 24h
2.989,45 RON / Buc.
Cod produs: 735158516
D: 140 mm
Livrare în 24h
3.825,55 RON / Buc.
Cod produs: 735158517
D: 160 mm
Livrare în 24h
4.590,80 RON / Buc.
Cod produs: 735158519
D: 200 mm
Livrare în 24h
5.658,40 RON / Buc.
Cod produs: 735158520
D: 225 mm
Livrare în 24h
7.170,85 RON / Buc.
