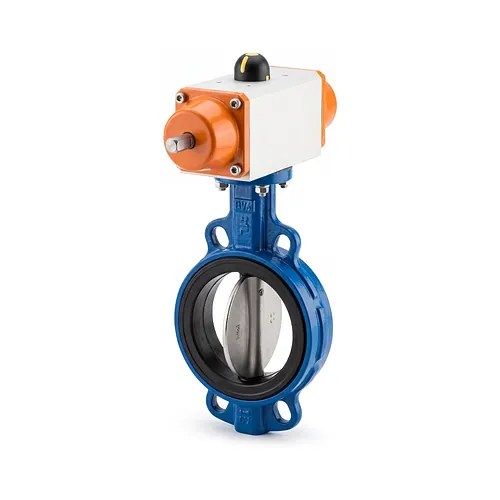

Robinet fluture Wafer pneumatic tip 039 DA d63-315mm

  Fișă tehnică (PDF)

Robinetul fluture tip Wafer 039 cu acționare pneumatică cu dublu efect (DA) asigură controlul automatizat al debitului în rețele industriale de conducte, pentru operațiuni de închidere și reglare. Alimentat cu aer comprimat la 4 - 10 bar pe ambele curse de lucru, mecanismul pneumatic livrează un cuplu constant pe întreaga rotație de un sfert de tură. Această configurație elimină scăderile de cuplu specifice modelelor cu revenire prin arc, oferind timpi rapizi de manevră și o etanșare bidirecțională fiabilă în regim continuu de lucru.

Corpul robust este realizat din fontă ductilă GGG40 protejată cu strat de Rilsan®, oferind rezistență ridicată la solicitări mecanice, abraziune și coroziune atmosferică. Discul hidrodinamic este turnat din oțel inoxidabil 1.4408 fără acoperire, asigurând rezistență remarcabilă la fluide agresive, eroziune și cavitație. Cuplul este transferat de la sistemul pneumatic la disc printr-un ax monobloc cu profil pătrat din oțel inoxidabil 1.4021, eliminând jocurile mecanice și asigurând o precizie riguroasă de poziționare.

Construcția compactă Wafer respectă lungimea constructivă EN 558 seria 20, facilitând montajul între flanșele conductei și reducând gabaritul și solicitările mecanice pe linie. Conexiunea superioară respectă standardul DIN EN ISO 5211 pentru montarea directă și rigidă a mecanismului de acționare. Disponibil pentru diametre exterioare de la d63 mm până la d315 mm, robinetul funcționează la presiuni de 4 - 10 bar și oferă garnituri de etanșare din EPDM, FKM sau NBR, adaptate diverselor medii chimice de lucru.

• Corp: Fontă ductilă GGG40 acoperită cu strat protector Rilsan
• Disc: Oțel inoxidabil 1.4408 fără acoperire suplimentară
• Ax: Profil pătrat monobloc din oțel inoxidabil 1.4021
• Acționare: Pneumatică cu dublu efect (DA), presiune 4 - 10 bar
• Montaj: Tip Wafer cu lungime conformă EN 558 seria 20
• Interfață superioară: Standardizată DIN EN ISO 5211
• Etanșări disponibile: Elastomeri EPDM, FKM și NBR
• Gamă de dimensiuni: Diametre exterioare d63 mm până la d315 mm
