Robinet fluture pneumatic ABS tip 240 FC DN50-DN300

  Fișă tehnică (PDF)

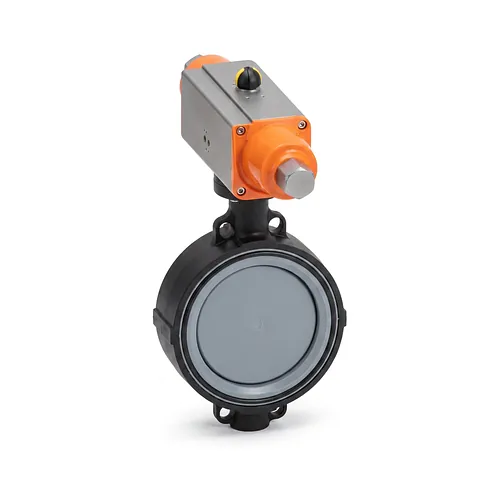

Robinetul fluture ABS tip 240 de la Georg Fischer (GF Piping Systems) este o armătură automatizată pentru izolarea și reglarea debitului în rețele de conducte termoplastice. Se montează intermediar, între flanșe libere, și combină un corp din acrilonitril butadien stiren cu un actuator pneumatic cu simplă acțiune și revenire prin arc, configurat în regim de siguranță normal închis (FC): la pierderea presiunii aerului de comandă sau la oprirea instalației, arcurile pretensionate readuc discul în poziție închisă și previn golirea necontrolată a circuitului din aval.

Garnitura profilată din EPDM asigură o etanșare bidirecțională perfectă în circuite de răcire, rețele de apă răcită și instalații de tratare a apei. Carcasa actuatorului este din polipropilenă armată cu fibră de sticlă (PP-GF), ușoară și rezistentă la șocuri mecanice în atmosfere industriale corozive. Cursa completă de 90 de grade se execută în 1 până la 2 secunde, la o presiune nominală a aerului de comandă de 4,2 bar. Interfața NAMUR, conformă cu VDI/VDE 3845, permite montarea directă a electrovalvelor, a traductoarelor de poziție și a cutiilor de semnalizare, iar indicatorul optic arată starea discului.

Gama acoperă dimensiunile DN50 până la DN300, cu diametre metrice exterioare d63 până la d315, la presiunea nominală PN10 între DN50 și DN250 (d63 până la d280) și PN5 la DN300 (d315), ambele la 20 de grade Celsius. Lungimea de montaj respectă EN 558 seria 20 și ISO 5752, astfel încât robinetul se aliniază fără tensiuni între flanșe libere perforate conform EN 1092, ISO 7005, DIN 2501, ANSI B16.5 clasa 150 sau JIS B 2220. Materialul ABS își păstrează rezistența la impact la temperaturi scăzute, fiind potrivit pentru circuite de răcire secundară și utilități de proces.

• Materiale: corp ABS, garnitură și căptușeală EPDM
• Actuator: pneumatic cu simplă acțiune, normal închis, carcasă PP-GF
• Dimensiuni: DN50 până la DN300 (d63 până la d315), nouă mărimi
• Presiune: PN10 până la DN250, PN5 la DN300, la 20 de grade Celsius
• Comandă: aer 4,2 bar nominal, 90 de grade în 1 până la 2 secunde

BigWeld livrează robinetul tip 240 în calitate de distribuitor autorizat Georg Fischer, în nouă mărimi metrice cu etanșare EPDM.
