Robinet fluture wafer ABS tip 145 PN10 DN50-DN300

  Fișă tehnică (PDF)

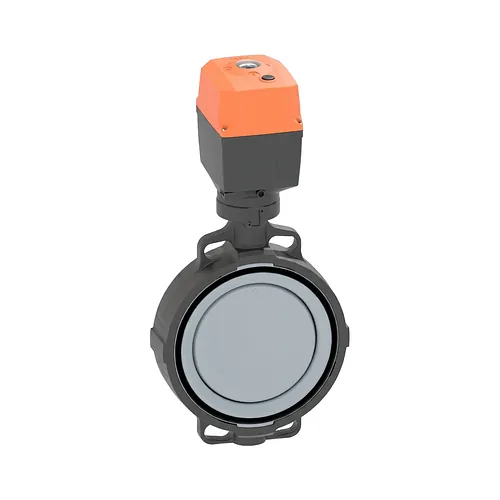

Robinetul fluture wafer din ABS tip 145 de la GF Piping Systems este o armătură industrială acționată electric, proiectată pentru izolarea și reglarea automată a debitului în rețele de conducte industriale. Conceput ca unitate intermediară de tip interpus (wafer), acesta se montează direct între flanșe. Fabricat din acrilonitril butadien stiren (ABS) de înaltă calitate, robinetul oferă o rezistență mecanică superioară la impact la temperaturi scăzute și o compatibilitate chimică optimă cu apa răcită, saramura și fluidele de proces. BigWeld este distribuitor autorizat Georg Fischer, furnizând sisteme industriale complete din materiale termoplastice.

Ansamblul tip 145 este echipat cu un servomotor electric performant, protejat într-o carcasă din polipropilenă armată cu fibră de sticlă (PP-GF). Acesta funcționează la tensiuni de alimentare de 24V c.a./c.c. sau 100-230V c.a. (50-60Hz) și include un element integrat de încălzire pentru prevenirea condensului la variații de temperatură. Cu o cursă presetată din fabrică la 90 de grade, actuatorul asigură o manevrare precisă de tip sfert de tură, oferind semnalizare de poziție (Deschis, Închis, Intermediar) către sistemele de control.

Prevăzut cu garnituri sigure din EPDM, robinetul asigură etanșare bidirecțională optimă. Proiectat pentru presiuni de lucru de până la PN10 (10 bar la 20 de grade Celsius), modelul acoperă diametre nominale de la DN50 (d63 mm) până la DN300 (d315 mm). Lungimea de construcție este conformă cu EN 558 și ISO 5752. Corpul wafer este compatibil pentru montaj între flanșe conform EN 1092-1 PN10, ISO 7005, DIN 2501 și ANSI/ASME B16.5 Clasa 150, permițând o aliniere ușoară pe conductă.

Optimizat pentru circuite de răcire industrială, stații de tratare a apei și instalații marine unde metalele corodează, robinetul din ABS tip 145 oferă cuplu redus de acționare și funcționare fără mentenanță. Suprafața interioară netedă previne depunerile și incrustațiile, garantând eficiență hidraulică constantă.
