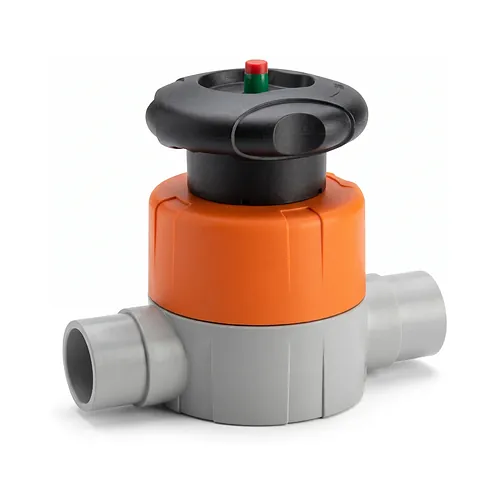

Robinet cu membrană tip 515 PVC-C capete lise PN10

Robinet cu membrană tip 515 PVC-C capete lise PN10

Material: PVC-C PN: 10 bar

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer tip 515 din PVC-C este o armătură industrială de înaltă performanță, dezvoltată pentru reglarea debitului, laminare și secționarea sigură a fluidelor agresive. Proiectat pentru inginerii de proces și instalatorii din mediul industrial, acest robinet manual PN10 este prevăzut cu capete lise metrice pentru îmbinare curată prin lipire. Fabricat din policlorură de vinil supraclorurată, robinetul asigură o stabilitate mecanică ridicată și o rezistență chimică excelentă la temperaturi de lucru ridicate.

Caracteristici tehnice

Robinetul tip 515 utilizează o piuliță centrală unică de carcasă în locul asamblării clasice cu patru șuruburi, realizând o presiune de contact perfect uniformă pe pragul membranei. Această construcție compactă elimină complet componentele metalice exterioare supuse coroziunii și simplifică revizia, permițând mentenanța internă direct pe traseu, fără demontarea corpului din conductă.

Profilul hidraulic interior este complet optimizat pentru a dubla debitul circulat față de generațiile anterioare, diminuând substanțial pierderile de presiune. Rozeta manuală ergonomică integrează un mecanism de blocare sigur, conceput pentru a împiedica dereglarea accidentală a poziției de reglaj din cauza vibrațiilor instalației.

  • Presiune nominală: PN10 pe întreaga gamă dimensională metrică
  • Lungime de montaj: Conformă cu standardul internațional EN 558
  • Variante membrană: Disponibil cu garnituri de etanșare din EPDM sau PTFE/EPDM cu strat dublu
  • Comandă manuală: Rozetă ergonomică blocabilă cu opțiune de montaj pentru module electrice de semnalizare
  • Performanță hidraulică: Geometrie internă fluid-dinamică cu coeficient de debit ridicat și turbulențe reduse

Materiale și standarde

Corpul armăturii este injectat din policlorură de vinil supraclorurată (PVC-C, RAL 7038 gri agat), special aleasă pentru compatibilitate cu acizi concentrați, baze și soluții saline. Materialul își păstrează rigiditatea structurală și rezistența la presiune la temperaturi continue de funcționare de până la 80 grade Celsius.

Fabricat în conformitate cu standardele europene pentru sisteme industriale din termoplaste, robinetul are capete lise compatibile cu fitingurile de lipire prin mufare. Lungimea constructivă respectă standardul EN 558, facilitând integrarea directă în proiecte noi sau înlocuirea facilă a armăturilor existente.

Aplicații

Robinetul cu membrană Georg Fischer tip 515 din PVC-C este destinat funcționării continue în industria chimică de proces, stații industriale de tratare a apei și linii de tratare a suprafețelor. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează sisteme complete de conducte și armături termoplastice certificate la nivel european.

Aplicațiile tipice includ transportul de acid sulfuric, acid clorhidric, hidroxid de sodiu, apă demineralizată și soluții chimice cu suspensii fine. Construcția cu prag de etanșare oferă o izolare etanșă chiar și în prezența fluidelor ce transportă particule abrazive.

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer tip 515 din PVC-C este o armătură industrială de înaltă performanță, dezvoltată pentru reglarea debitului, laminare și secționarea sigură a fluidelor agresive. Proiectat pentru inginerii de proces și instalatorii din mediul industrial, acest robinet manual PN10 este prevăzut cu capete lise metrice pentru îmbinare curată prin lipire. Fabricat din policlorură de vinil supraclorurată, robinetul asigură o stabilitate mecanică ridicată și o rezistență chimică excelentă la temperaturi de lucru ridicate.

Caracteristici tehnice

Robinetul tip 515 utilizează o piuliță centrală unică de carcasă în locul asamblării clasice cu patru șuruburi, realizând o presiune de contact perfect uniformă pe pragul membranei. Această construcție compactă elimină complet componentele metalice exterioare supuse coroziunii și simplifică revizia, permițând mentenanța internă direct pe traseu, fără demontarea corpului din conductă.

Profilul hidraulic interior este complet optimizat pentru a dubla debitul circulat față de generațiile anterioare, diminuând substanțial pierderile de presiune. Rozeta manuală ergonomică integrează un mecanism de blocare sigur, conceput pentru a împiedica dereglarea accidentală a poziției de reglaj din cauza vibrațiilor instalației.

  • Presiune nominală: PN10 pe întreaga gamă dimensională metrică
  • Lungime de montaj: Conformă cu standardul internațional EN 558
  • Variante membrană: Disponibil cu garnituri de etanșare din EPDM sau PTFE/EPDM cu strat dublu
  • Comandă manuală: Rozetă ergonomică blocabilă cu opțiune de montaj pentru module electrice de semnalizare
  • Performanță hidraulică: Geometrie internă fluid-dinamică cu coeficient de debit ridicat și turbulențe reduse

Materiale și standarde

Corpul armăturii este injectat din policlorură de vinil supraclorurată (PVC-C, RAL 7038 gri agat), special aleasă pentru compatibilitate cu acizi concentrați, baze și soluții saline. Materialul își păstrează rigiditatea structurală și rezistența la presiune la temperaturi continue de funcționare de până la 80 grade Celsius.

Fabricat în conformitate cu standardele europene pentru sisteme industriale din termoplaste, robinetul are capete lise compatibile cu fitingurile de lipire prin mufare. Lungimea constructivă respectă standardul EN 558, facilitând integrarea directă în proiecte noi sau înlocuirea facilă a armăturilor existente.

Aplicații

Robinetul cu membrană Georg Fischer tip 515 din PVC-C este destinat funcționării continue în industria chimică de proces, stații industriale de tratare a apei și linii de tratare a suprafețelor. În calitate de distribuitor autorizat Georg Fischer, BigWeld furnizează sisteme complete de conducte și armături termoplastice certificate la nivel european.

Aplicațiile tipice includ transportul de acid sulfuric, acid clorhidric, hidroxid de sodiu, apă demineralizată și soluții chimice cu suspensii fine. Construcția cu prag de etanșare oferă o izolare etanșă chiar și în prezența fluidelor ce transportă particule abrazive.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
Garnitura EPDM
163515012
Material: PVC-C
PN: 10 bar
Buc. 884,26 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura PTFE/EPDM
163515032
Material: PVC-C
PN: 10 bar
Buc. 1.456,69 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
163515013
Material: PVC-C
PN: 10 bar
Buc. 995,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura PTFE/EPDM
163515033
Material: PVC-C
PN: 10 bar
Buc. 1.582,24 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
163515014
Material: PVC-C
PN: 10 bar
Buc. 1.068,74 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura PTFE/EPDM
163515034
Material: PVC-C
PN: 10 bar
Buc. 1.683,45 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
163515015
Material: PVC-C
PN: 10 bar
Buc. 1.242,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura PTFE/EPDM
163515035
Material: PVC-C
PN: 10 bar
Buc. 2.374,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
163515016
Material: PVC-C
PN: 10 bar
Buc. 1.750,49 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura PTFE/EPDM
163515036
Material: PVC-C
PN: 10 bar
Buc. 2.976,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
163515017
Material: PVC-C
PN: 10 bar
Buc. 2.126,41 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura PTFE/EPDM
163515037
Material: PVC-C
PN: 10 bar
Buc. 3.774,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
