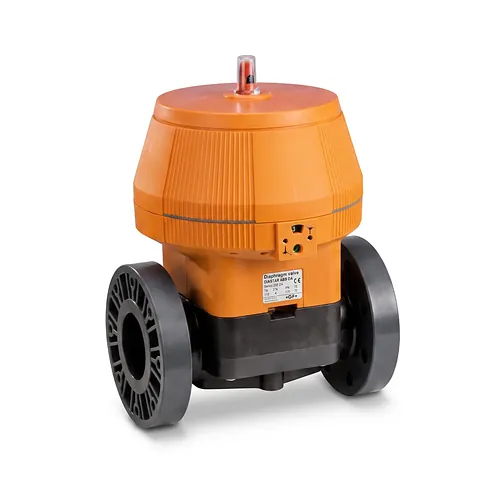

Robinet cu membrană DIASTAR ABS 025 DA cu dublă acțiune

Robinet cu membrană DIASTAR ABS 025 DA cu dublă acțiune

Material: ABS Garnitura: EPDM

Robinetul cu membrană Georg Fischer DIASTAR ABS Seria 025 DA este un robinet cu acționare pneumatică cu dublă acțiune, cu corp din ABS și membrană din EPDM, livrat în dimensiuni metrice de 75, 90 și 110 mm, cu flanșe integrate. Este destinat inginerilor de proces și instalatorilor industriali pentru reglarea debitului și închiderea etanșă în instalații de răcire, apă răcită și tratarea apei.

Caracteristici tehnice

Aerul de comandă acționează atât cursa de deschidere, cât și pe cea de închidere, astfel încât robinetul comută sigur la presiuni de lucru variabile, fără a învinge un arc de rapel; consumul de aer rămâne redus, iar etanșările interne ale servomotorului sunt protejate.

  • Acționare servomotor: mecanism pneumatic cu dublă acțiune, aer de comandă în ambele sensuri de cursă
  • Membrană: membrană din EPDM pentru închidere etanșă și rezistență dinamică ridicată
  • Capacitate hidraulică: corp din ABS cu prag, profilat hidraulic, cu valori kv de până la 2700 l/min
  • Dimensiuni nominale: 75, 90 și 110 mm, cu racordare prin flanșe metrice
  • Carcasă servomotor: polipropilenă ranforsată cu fibră de sticlă (PP-GF), cu indicator optic de poziție
  • Clasa de presiune: se alege pe variantă, conform tabelului de dimensiuni

Indicatorul optic din partea superioară a servomotorului arată imediat poziția cursei în timpul inspecțiilor curente, iar geometria interioară optimizată reduce turbulențele și limitează pierderea de sarcină pe pragul de etanșare.

Materiale și standarde

Corpul este executat din ABS, membrana din EPDM, iar carcasa servomotorului din polipropilenă ranforsată cu fibră de sticlă; inserțiile de fixare sunt din oțel inoxidabil. Componentele metrice din ABS ale gamei Georg Fischer sunt realizate în culoarea gri pietriș RAL 7001.

ABS își păstrează rezistența la impact la temperaturi scăzute, motiv pentru care această familie de materiale se folosește în instalații de răcire, apă răcită, tratarea apei, aplicații navale și apă potabilă. EPDM și FKM sunt materialele de etanșare standard ale gamei, astfel încât membrana trebuie corelată cu fluidul vehiculat înainte de alegere.

Instalare și îmbinare

Flanșele metrice integrate se montează direct cu șuruburi pe conducte cu diametrul exterior de 75, 90 și 110 mm, fără adaptori de flanșă suplimentari pe partea robinetului.

Inserțiile metalice filetate din baza corpului permit ancorarea rigidă pe console de țeavă, cadre de susținere sau module tehnologice prefabricate, astfel încât greutatea servomotorului să nu fie preluată de conductele alăturate. Traseele de aer de comandă se pozează astfel încât ambele racorduri să rămână accesibile, iar deasupra servomotorului se lasă spațiu liber pentru înlocuirea membranei.

Robinetul cu membrană Georg Fischer DIASTAR ABS Seria 025 DA este un robinet cu acționare pneumatică cu dublă acțiune, cu corp din ABS și membrană din EPDM, livrat în dimensiuni metrice de 75, 90 și 110 mm, cu flanșe integrate. Este destinat inginerilor de proces și instalatorilor industriali pentru reglarea debitului și închiderea etanșă în instalații de răcire, apă răcită și tratarea apei.

Caracteristici tehnice

Aerul de comandă acționează atât cursa de deschidere, cât și pe cea de închidere, astfel încât robinetul comută sigur la presiuni de lucru variabile, fără a învinge un arc de rapel; consumul de aer rămâne redus, iar etanșările interne ale servomotorului sunt protejate.

  • Acționare servomotor: mecanism pneumatic cu dublă acțiune, aer de comandă în ambele sensuri de cursă
  • Membrană: membrană din EPDM pentru închidere etanșă și rezistență dinamică ridicată
  • Capacitate hidraulică: corp din ABS cu prag, profilat hidraulic, cu valori kv de până la 2700 l/min
  • Dimensiuni nominale: 75, 90 și 110 mm, cu racordare prin flanșe metrice
  • Carcasă servomotor: polipropilenă ranforsată cu fibră de sticlă (PP-GF), cu indicator optic de poziție
  • Clasa de presiune: se alege pe variantă, conform tabelului de dimensiuni

Indicatorul optic din partea superioară a servomotorului arată imediat poziția cursei în timpul inspecțiilor curente, iar geometria interioară optimizată reduce turbulențele și limitează pierderea de sarcină pe pragul de etanșare.

Materiale și standarde

Corpul este executat din ABS, membrana din EPDM, iar carcasa servomotorului din polipropilenă ranforsată cu fibră de sticlă; inserțiile de fixare sunt din oțel inoxidabil. Componentele metrice din ABS ale gamei Georg Fischer sunt realizate în culoarea gri pietriș RAL 7001.

ABS își păstrează rezistența la impact la temperaturi scăzute, motiv pentru care această familie de materiale se folosește în instalații de răcire, apă răcită, tratarea apei, aplicații navale și apă potabilă. EPDM și FKM sunt materialele de etanșare standard ale gamei, astfel încât membrana trebuie corelată cu fluidul vehiculat înainte de alegere.

Instalare și îmbinare

Flanșele metrice integrate se montează direct cu șuruburi pe conducte cu diametrul exterior de 75, 90 și 110 mm, fără adaptori de flanșă suplimentari pe partea robinetului.

Inserțiile metalice filetate din baza corpului permit ancorarea rigidă pe console de țeavă, cadre de susținere sau module tehnologice prefabricate, astfel încât greutatea servomotorului să nu fie preluată de conductele alăturate. Traseele de aer de comandă se pozează astfel încât ambele racorduri să rămână accesibile, iar deasupra servomotorului se lasă spațiu liber pentru înlocuirea membranei.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 75 mm
PN 10 Bar
199025967
Material: ABS
Garnitura: EPDM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
PN 10 Bar
199025968
Material: ABS
Garnitura: EPDM
Buc. 13.022,24 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
PN 6 Bar
199025969
Material: ABS
Garnitura: EPDM
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199025967
D: 75 mm
PN: 10 Bar
Livrare în 24h
La Cerere / Buc.
Cod produs: 199025968
D: 90 mm
PN: 10 Bar
Livrare în 24h
13.022,24 RON / Buc.
Cod produs: 199025969
D: 110 mm
PN: 6 Bar
Livrare în 24h
La Cerere / Buc.
