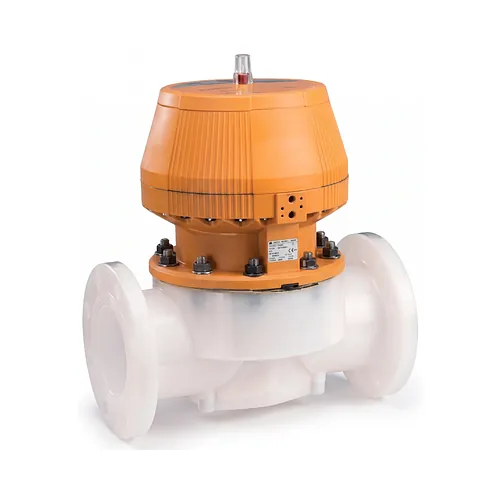

Robinet cu membrană DIASTAR 025 DA PVDF d75-160

Robinet cu membrană DIASTAR 025 DA PVDF d75-160

Material: PVDF PN: 6-8-10 Bar

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer SYGEF Plus tip DIASTAR 025 DA asigură izolarea sigură și reglarea debitului în rețele industriale de înaltă puritate și conducte chimice solicitante. Proiectat special pentru automatizarea proceselor, acest robinet include un servomotor pneumatic cu dublă acțiune și flanșe fixe integrate pentru dimensiuni metrice de la d75 până la d160 mm. Acesta furnizează timpi rapizi de manevră și o modulare liniară exactă pentru fluide ultra-pure în industria semiconductorilor și a producției chimice.

Caracteristici tehnice

Robinetul cu membrană DIASTAR 025 DA utilizează aer comprimat curat pentru comanda curselor de deschidere și închidere cu o precizie liniară ridicată. Conceput pentru linii de proces automatizate, servomotorul pneumatic oferă răspunsuri rapide și cicluri de funcționare uniforme în medii industriale solicitante.

  • Principiu de acționare: Pneumatic cu dublă acțiune (DA) prin două racorduri de comandă G 1/4 țoli
  • Treaptă de presiune nominală: Presiune de operare de până la 10 bar conform configurației de sistem
  • Domeniu de temperatură de lucru: Serviciu continuu de la -20 grade C până la 140 grade C
  • Finisaj interior al suprafeței: Traseu de curgere neted cu rugozitate Ra 0,2 micrometri sau mai mică
  • Compatibilitate găurire flanșe: Conformă cu standardele ISO 7005, EN 1092 PN10 și ASME B16.5 clasa 150
  • Configurație membrană: Ansamblu de etanșare combinat din PTFE și EPDM pentru izolarea fluidului

Materiale și standarde

Corpul robinetului este injectat din polivinilidenfluorură virgină fără pigment (PVDF-HP) în spații cu atmosferă controlată conform ISO 14644-1 clasa 5 pentru prevenirea impurităților. Carcasa pneumatică și flanșele fixe integrate asigură o rezistență mecanică remarcabilă și o durabilitate chimică superioară.

Structura din fluoropolimer de înaltă puritate oferă rezistență excelentă la levigarea carbonului organic total (TOC), a metalelor grele și a ionilor, respectând standardele SEMI F57, SEMI F40 și SEMI F48. Membrana dublă din PTFE și EPDM separă fluidul vehiculat de mecanismul de acționare, respectând cerințele FDA 21 CFR 177 și criteriile de biocompatibilitate USP 25 clasa VI. Corpul rezistă la contactul cu acizi concentrați precum acid sulfuric, azotic sau fluorhidric, halogeni și hidrocarburi alifatice, tolerând sterilizarea periodică cu abur curat, spălarea cu apă fierbinte și tratamentul cu ozon.

Instalare și îmbinare

Flanșele fixe integrate permit montajul direct prin bulonare în sisteme de conducte metrice respectând lungimile de montaj conform EN 558. Alinierea cu flanșele pereche necesită garnituri compatibile chimic și strângerea uniformă a șuruburilor în cruce pentru asigurarea unei etanșeități perfecte.

Configurația cu flanșe fixe simplifică integrarea în skiduri modulare și bucle de distribuție, oferind o racordare sigură pe capete de flanșă sau echipamente de proces. Aerul comprimat de comandă trebuie să fie filtrat, lipsit de ulei și reglat la presiunea nominală recomandată pentru garantarea unei durate lungi de exploatare.

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer SYGEF Plus tip DIASTAR 025 DA asigură izolarea sigură și reglarea debitului în rețele industriale de înaltă puritate și conducte chimice solicitante. Proiectat special pentru automatizarea proceselor, acest robinet include un servomotor pneumatic cu dublă acțiune și flanșe fixe integrate pentru dimensiuni metrice de la d75 până la d160 mm. Acesta furnizează timpi rapizi de manevră și o modulare liniară exactă pentru fluide ultra-pure în industria semiconductorilor și a producției chimice.

Caracteristici tehnice

Robinetul cu membrană DIASTAR 025 DA utilizează aer comprimat curat pentru comanda curselor de deschidere și închidere cu o precizie liniară ridicată. Conceput pentru linii de proces automatizate, servomotorul pneumatic oferă răspunsuri rapide și cicluri de funcționare uniforme în medii industriale solicitante.

  • Principiu de acționare: Pneumatic cu dublă acțiune (DA) prin două racorduri de comandă G 1/4 țoli
  • Treaptă de presiune nominală: Presiune de operare de până la 10 bar conform configurației de sistem
  • Domeniu de temperatură de lucru: Serviciu continuu de la -20 grade C până la 140 grade C
  • Finisaj interior al suprafeței: Traseu de curgere neted cu rugozitate Ra 0,2 micrometri sau mai mică
  • Compatibilitate găurire flanșe: Conformă cu standardele ISO 7005, EN 1092 PN10 și ASME B16.5 clasa 150
  • Configurație membrană: Ansamblu de etanșare combinat din PTFE și EPDM pentru izolarea fluidului

Materiale și standarde

Corpul robinetului este injectat din polivinilidenfluorură virgină fără pigment (PVDF-HP) în spații cu atmosferă controlată conform ISO 14644-1 clasa 5 pentru prevenirea impurităților. Carcasa pneumatică și flanșele fixe integrate asigură o rezistență mecanică remarcabilă și o durabilitate chimică superioară.

Structura din fluoropolimer de înaltă puritate oferă rezistență excelentă la levigarea carbonului organic total (TOC), a metalelor grele și a ionilor, respectând standardele SEMI F57, SEMI F40 și SEMI F48. Membrana dublă din PTFE și EPDM separă fluidul vehiculat de mecanismul de acționare, respectând cerințele FDA 21 CFR 177 și criteriile de biocompatibilitate USP 25 clasa VI. Corpul rezistă la contactul cu acizi concentrați precum acid sulfuric, azotic sau fluorhidric, halogeni și hidrocarburi alifatice, tolerând sterilizarea periodică cu abur curat, spălarea cu apă fierbinte și tratamentul cu ozon.

Instalare și îmbinare

Flanșele fixe integrate permit montajul direct prin bulonare în sisteme de conducte metrice respectând lungimile de montaj conform EN 558. Alinierea cu flanșele pereche necesită garnituri compatibile chimic și strângerea uniformă a șuruburilor în cruce pentru asigurarea unei etanșeități perfecte.

Configurația cu flanșe fixe simplifică integrarea în skiduri modulare și bucle de distribuție, oferind o racordare sigură pe capete de flanșă sau echipamente de proces. Aerul comprimat de comandă trebuie să fie filtrat, lipsit de ulei și reglat la presiunea nominală recomandată pentru garantarea unei durate lungi de exploatare.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 75 mm
199025467
Material: PVDF
PN: 6-8-10 Bar
Buc. 17.212,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 90 mm
199025468
Material: PVDF
PN: 6-8-10 Bar
Buc. 23.309,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 110 mm
199025469
Material: PVDF
PN: 6-8-10 Bar
Buc. 28.733,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
199025470
Material: PVDF
PN: 6-8-10 Bar
Buc. 55.562,24 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 199025467
D: 75 mm
Livrare în 24h
17.212,75 RON / Buc.
Cod produs: 199025468
D: 90 mm
Livrare în 24h
23.309,50 RON / Buc.
Cod produs: 199025469
D: 110 mm
Livrare în 24h
28.733,00 RON / Buc.
Cod produs: 199025470
D: 160 mm
Livrare în 24h
55.562,24 RON / Buc.
