Robinet cu membrană DIASTAR TenPlus PVC-C PN10

Robinet cu membrană DIASTAR TenPlus PVC-C PN10

Material: PVC-C PN: 10 Bar

  Fișă tehnică (PDF)

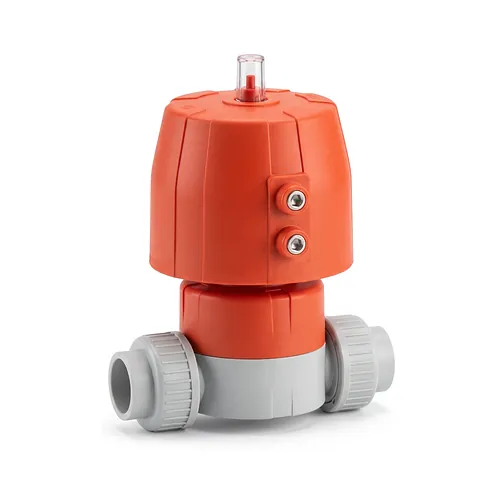

Robinetul pneumatic cu membrană Georg Fischer DIASTAR TenPlus din policlorură de vinil clorurată (PVC-C) este proiectat pentru reglarea precisă a debitului și izolarea sigură a fluidelor în instalații chimice și procese industriale agresive. Echipat cu un actuator pneumatic normal închis (FC), acest robinet PN10 oferă siguranță operațională automată și închidere etanșă în rețele solicitante. Furnizat de BigWeld, distribuitor autorizat Georg Fischer, ansamblul dispune de racorduri olandeze demontabile cu mufe pentru lipire metrică de la d20 la d63 mm.

Caracteristici tehnice

Robinetul pneumatic DIASTAR TenPlus combină o geometrie internă hidrodinamică optimizată cu un sistem inteligent de fixare centrală pentru a maximiza eficiența proceselor industriale. Actuatorul pneumatic integrat normal închis asigură izolarea imediată a liniei în cazul scăderii sau pierderii presiunii aerului de comandă.

  • Presiune de lucru: Certificat pentru funcționare bidirecțională de până la PN10 (10 bar) la temperatura de 20 de grade Celsius.
  • Mod de acționare: Actuator pneumatic normal închis (FC) pentru protecția automată a instalației.
  • Randament hidraulic: Profil intern hidrodinamic ce asigură un coeficient de debit dublu față de generațiile anterioare.
  • Conexiune aer pilot: Racorduri de alimentare cu aer rotative la 90 de grade pentru direcționarea flexibilă a tubulaturii.
  • Mentenanță facilă: Piuliță centrală unică ce înlocuiește flanșa clasică cu șuruburi, garantând o strângere uniformă pe membrană.

Materiale și standarde

Fabricat din compus industrial de PVC-C de înaltă performanță, acest robinet cu membrană oferă o rezistență excelentă la solicitări chimice agresive și temperaturi de lucru ridicate. Construcția respectă cu strictețe normele industriale internaționale.

Corpul robinetului este realizat din PVC-C în nuanța gri agat (RAL 7038), garantând rezistență mecanică ridicată și stabilitate termică până la 80 de grade Celsius sub presiune de lucru. Racordurile olandeze sunt prevăzute cu mufe pentru lipire prin mufare metrică conforme cu standardele dimensionale DIN și ISO, permițând integrarea rapidă în rețele industriale. Etanșarea se bazează pe membrane din EPDM sau compozit PTFE/EPDM, dublate de garnituri FKM rezistente chimic. Această configurație oferă protecție sigură la vehicularea de acizi agresivi, baze concentrate, soluții saline și agenți oxidanți puternici.

Aplicații

Proiectat special pentru fluide agresive și procese industriale solicitante, robinetul DIASTAR TenPlus este utilizat pe scară largă în unități de producție chimică și tratare a apei ce necesită control automatizat precis.

Aplicațiile tipice includ linii de distribuție și dozare chimică, fabricarea semiconductoarelor și a componentelor microelectronice, băi de galvanizare, circuite de decapare și tratare a suprafețelor, bucle de apă demineralizată și stații industriale de neutralizare a efluenților. Sistemul cu racorduri olandeze permite demontarea, inspectarea sau înlocuirea membranei direct pe traseu, fără a demonta corpul robinetului din conductă.

  Fișă tehnică (PDF)

Robinetul pneumatic cu membrană Georg Fischer DIASTAR TenPlus din policlorură de vinil clorurată (PVC-C) este proiectat pentru reglarea precisă a debitului și izolarea sigură a fluidelor în instalații chimice și procese industriale agresive. Echipat cu un actuator pneumatic normal închis (FC), acest robinet PN10 oferă siguranță operațională automată și închidere etanșă în rețele solicitante. Furnizat de BigWeld, distribuitor autorizat Georg Fischer, ansamblul dispune de racorduri olandeze demontabile cu mufe pentru lipire metrică de la d20 la d63 mm.

Caracteristici tehnice

Robinetul pneumatic DIASTAR TenPlus combină o geometrie internă hidrodinamică optimizată cu un sistem inteligent de fixare centrală pentru a maximiza eficiența proceselor industriale. Actuatorul pneumatic integrat normal închis asigură izolarea imediată a liniei în cazul scăderii sau pierderii presiunii aerului de comandă.

  • Presiune de lucru: Certificat pentru funcționare bidirecțională de până la PN10 (10 bar) la temperatura de 20 de grade Celsius.
  • Mod de acționare: Actuator pneumatic normal închis (FC) pentru protecția automată a instalației.
  • Randament hidraulic: Profil intern hidrodinamic ce asigură un coeficient de debit dublu față de generațiile anterioare.
  • Conexiune aer pilot: Racorduri de alimentare cu aer rotative la 90 de grade pentru direcționarea flexibilă a tubulaturii.
  • Mentenanță facilă: Piuliță centrală unică ce înlocuiește flanșa clasică cu șuruburi, garantând o strângere uniformă pe membrană.

Materiale și standarde

Fabricat din compus industrial de PVC-C de înaltă performanță, acest robinet cu membrană oferă o rezistență excelentă la solicitări chimice agresive și temperaturi de lucru ridicate. Construcția respectă cu strictețe normele industriale internaționale.

Corpul robinetului este realizat din PVC-C în nuanța gri agat (RAL 7038), garantând rezistență mecanică ridicată și stabilitate termică până la 80 de grade Celsius sub presiune de lucru. Racordurile olandeze sunt prevăzute cu mufe pentru lipire prin mufare metrică conforme cu standardele dimensionale DIN și ISO, permițând integrarea rapidă în rețele industriale. Etanșarea se bazează pe membrane din EPDM sau compozit PTFE/EPDM, dublate de garnituri FKM rezistente chimic. Această configurație oferă protecție sigură la vehicularea de acizi agresivi, baze concentrate, soluții saline și agenți oxidanți puternici.

Aplicații

Proiectat special pentru fluide agresive și procese industriale solicitante, robinetul DIASTAR TenPlus este utilizat pe scară largă în unități de producție chimică și tratare a apei ce necesită control automatizat precis.

Aplicațiile tipice includ linii de distribuție și dozare chimică, fabricarea semiconductoarelor și a componentelor microelectronice, băi de galvanizare, circuite de decapare și tratare a suprafețelor, bucle de apă demineralizată și stații industriale de neutralizare a efluenților. Sistemul cu racorduri olandeze permite demontarea, inspectarea sau înlocuirea membranei direct pe traseu, fără a demonta corpul robinetului din conductă.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
Garnitura EPDM
163684012
Material: PVC-C
PN: 10 Bar
Buc. 2.257,65 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
163684013
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
163684014
Material: PVC-C
PN: 10 Bar
Buc. 2.548,95 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
163684015
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
163684016
Material: PVC-C
PN: 10 Bar
Buc. 4.009,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
163684017
Material: PVC-C
PN: 10 Bar
Buc. 4.943,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura PTFE/EPDM
163684032
Material: PVC-C
PN: 10 Bar
Buc. 3.375,36 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura PTFE/EPDM
163684033
Material: PVC-C
PN: 10 Bar
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura PTFE/EPDM
163684034
Material: PVC-C
PN: 10 Bar
Buc. 3.899,10 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura PTFE/EPDM
163684035
Material: PVC-C
PN: 10 Bar
Buc. 4.708,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura PTFE/EPDM
163684036
Material: PVC-C
PN: 10 Bar
Buc. 5.993,90 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura PTFE/EPDM
163684037
Material: PVC-C
PN: 10 Bar
Buc. 7.390,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 163684012
D: 20 mm
Garnitura: EPDM
Livrare în 24h
2.257,65 RON / Buc.
Cod produs: 163684013
D: 25 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 163684014
D: 32 mm
Garnitura: EPDM
Livrare în 24h
2.548,95 RON / Buc.
Cod produs: 163684015
D: 40 mm
Garnitura: EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 163684016
D: 50 mm
Garnitura: EPDM
Livrare în 24h
4.009,30 RON / Buc.
Cod produs: 163684017
D: 63 mm
Garnitura: EPDM
Livrare în 24h
4.943,55 RON / Buc.
Cod produs: 163684032
D: 20 mm
Garnitura: PTFE/EPDM
Livrare în 24h
3.375,36 RON / Buc.
Cod produs: 163684033
D: 25 mm
Garnitura: PTFE/EPDM
Livrare în 24h
La Cerere / Buc.
Cod produs: 163684034
D: 32 mm
Garnitura: PTFE/EPDM
Livrare în 24h
3.899,10 RON / Buc.
Cod produs: 163684035
D: 40 mm
Garnitura: PTFE/EPDM
Livrare în 24h
4.708,90 RON / Buc.
Cod produs: 163684036
D: 50 mm
Garnitura: PTFE/EPDM
Livrare în 24h
5.993,90 RON / Buc.
Cod produs: 163684037
D: 63 mm
Garnitura: PTFE/EPDM
Livrare în 24h
7.390,50 RON / Buc.
