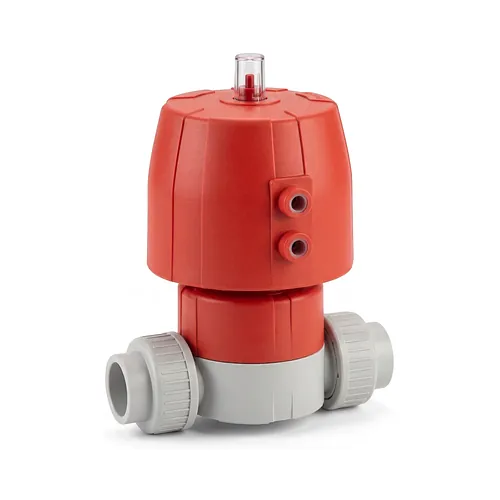

Robinet cu membrană DIASTAR Ten DA PVC-C, racord olandez, d20-63

Robinet cu membrană DIASTAR Ten DA PVC-C, racord olandez, d20-63

Material: PVC-C PN: 10 Bar

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer DIASTAR Ten DA din PVC-C asigură reglarea și secționarea pneumatică cu dublă acțiune în instalații chimice agresive, stații industriale de tratare a apei și module de dozare a acizilor. Echipat cu racorduri olandeze și mufe metrice pentru lipire prin mufare de la d20 până la d63 mm, acest robinet funcționează fiabil la o presiune de regim de până la 10 bar (PN10) și temperaturi de lucru de până la 80 grade Celsius sub presiune.

Caracteristici tehnice

Robinetul DIASTAR Ten DA integrează o geometrie internă optimizată a corpului ce asigură până la dublul debitului oferit de modelele clasice, diminuând considerabil pierderile de sarcină în circuitele de proces. Actuatorul pneumatic cu dublu efect utilizează presiunea aerului comprimat atât pentru deschidere, cât și pentru o închidere etanșă, fără a depinde de arcuri mecanice.

  • Mod de acționare: Mecanism pneumatic cu dublă acțiune (DA) și racord de aer orientabil la 90 grade.
  • Presiune nominală: PN10 (10 bar) în condiții industriale de referință.
  • Temperatură de operare: Funcționare continuă până la 80 grade Celsius sub presiune de regim.
  • Tip conexiune: Racorduri olandeze demontabile cu mufe metrice pentru lipire prin mufare d20–d63 mm.
  • Configurații membrană: Elastomer EPDM de înaltă calitate sau barieră compozită inertă din PTFE/EPDM.
  • Asamblare corp: Piuliță centrală unică pentru distribuția uniformă a solicitării de etanșare pe membrană.

Materiale și standarde

Corpul robinetului este injectat din policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038, oferind rigiditate mecanică superioară, rezistență la flacără și imunitate chimică la acizi fierbinți, baze și săruri industriale. Dimensiunile constructive și racordurile respectă pe deplin standardele metrice internaționale ISO și DIN.

Prin înlocuirea prinderilor tradiționale cu patru șuruburi exterioare, piulița centrală filetată distribuie uniform solicitările de strângere pe întreaga suprafață a membranei, eliminând riscul de coroziune externă pe elemente metalice. Inserțiile filetate integrate la baza corpului permit ancorarea rigidă pe console și cadre metalice, prevenind transferul tensiunilor mecanice asupra conductelor conectate.

Instalare și îmbinare

Construcția cu racorduri olandeze permite demontarea radială rapidă direct din instalație pentru revizii sau înlocuiri, fără demontarea tronsoanelor adiacente de conductă. Îmbinarea mufelor metrice din PVC-C se realizează prin lipire prin mufare cu adezivi industriali recomandați, garantând îmbinări monolitice perfect etanșe.

Liniile de aer comprimat se montează ușor datorită racordului pneumatic orientabil în trepte de 90 grade, facilitând amplasarea în cutii de comandă sau spații restrânse pe skidd-uri. Robinetul oferă o drenare optimă pe conductă și o capacitate excelentă de reglaj fin al debitului prin intermediul poziționerelor sau distribuitoarelor pneumatice.

  Fișă tehnică (PDF)

Robinetul cu membrană Georg Fischer DIASTAR Ten DA din PVC-C asigură reglarea și secționarea pneumatică cu dublă acțiune în instalații chimice agresive, stații industriale de tratare a apei și module de dozare a acizilor. Echipat cu racorduri olandeze și mufe metrice pentru lipire prin mufare de la d20 până la d63 mm, acest robinet funcționează fiabil la o presiune de regim de până la 10 bar (PN10) și temperaturi de lucru de până la 80 grade Celsius sub presiune.

Caracteristici tehnice

Robinetul DIASTAR Ten DA integrează o geometrie internă optimizată a corpului ce asigură până la dublul debitului oferit de modelele clasice, diminuând considerabil pierderile de sarcină în circuitele de proces. Actuatorul pneumatic cu dublu efect utilizează presiunea aerului comprimat atât pentru deschidere, cât și pentru o închidere etanșă, fără a depinde de arcuri mecanice.

  • Mod de acționare: Mecanism pneumatic cu dublă acțiune (DA) și racord de aer orientabil la 90 grade.
  • Presiune nominală: PN10 (10 bar) în condiții industriale de referință.
  • Temperatură de operare: Funcționare continuă până la 80 grade Celsius sub presiune de regim.
  • Tip conexiune: Racorduri olandeze demontabile cu mufe metrice pentru lipire prin mufare d20–d63 mm.
  • Configurații membrană: Elastomer EPDM de înaltă calitate sau barieră compozită inertă din PTFE/EPDM.
  • Asamblare corp: Piuliță centrală unică pentru distribuția uniformă a solicitării de etanșare pe membrană.

Materiale și standarde

Corpul robinetului este injectat din policlorură de vinil supraclorurată (PVC-C) în nuanța gri agat RAL 7038, oferind rigiditate mecanică superioară, rezistență la flacără și imunitate chimică la acizi fierbinți, baze și săruri industriale. Dimensiunile constructive și racordurile respectă pe deplin standardele metrice internaționale ISO și DIN.

Prin înlocuirea prinderilor tradiționale cu patru șuruburi exterioare, piulița centrală filetată distribuie uniform solicitările de strângere pe întreaga suprafață a membranei, eliminând riscul de coroziune externă pe elemente metalice. Inserțiile filetate integrate la baza corpului permit ancorarea rigidă pe console și cadre metalice, prevenind transferul tensiunilor mecanice asupra conductelor conectate.

Instalare și îmbinare

Construcția cu racorduri olandeze permite demontarea radială rapidă direct din instalație pentru revizii sau înlocuiri, fără demontarea tronsoanelor adiacente de conductă. Îmbinarea mufelor metrice din PVC-C se realizează prin lipire prin mufare cu adezivi industriali recomandați, garantând îmbinări monolitice perfect etanșe.

Liniile de aer comprimat se montează ușor datorită racordului pneumatic orientabil în trepte de 90 grade, facilitând amplasarea în cutii de comandă sau spații restrânse pe skidd-uri. Robinetul oferă o drenare optimă pe conductă și o capacitate excelentă de reglaj fin al debitului prin intermediul poziționerelor sau distribuitoarelor pneumatice.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 20 mm
Garnitura EPDM
163654012
Material: PVC-C
PN: 10 Bar
Buc. 1.414,60 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura EPDM
163654013
Material: PVC-C
PN: 10 Bar
Buc. 1.487,85 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura EPDM
163654014
Material: PVC-C
PN: 10 Bar
Buc. 1.634,04 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura EPDM
163654015
Material: PVC-C
PN: 10 Bar
Buc. 2.048,70 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura EPDM
163654016
Material: PVC-C
PN: 10 Bar
Buc. 2.512,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura EPDM
163654017
Material: PVC-C
PN: 10 Bar
Buc. 3.097,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 20 mm
Garnitura PTFE/EPDM
163654032
Material: PVC-C
PN: 10 Bar
Buc. 2.114,75 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 25 mm
Garnitura PTFE/EPDM
163654033
Material: PVC-C
PN: 10 Bar
Buc. 2.224,05 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 32 mm
Garnitura PTFE/EPDM
163654034
Material: PVC-C
PN: 10 Bar
Buc. 2.443,00 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 40 mm
Garnitura PTFE/EPDM
163654035
Material: PVC-C
PN: 10 Bar
Buc. 3.062,80 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 50 mm
Garnitura PTFE/EPDM
163654036
Material: PVC-C
PN: 10 Bar
Buc. 3.755,69 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 63 mm
Garnitura PTFE/EPDM
163654037
Material: PVC-C
PN: 10 Bar
Buc. 4.630,55 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 163654012
D: 20 mm
Garnitura: EPDM
Livrare în 24h
1.414,60 RON / Buc.
Cod produs: 163654013
D: 25 mm
Garnitura: EPDM
Livrare în 24h
1.487,85 RON / Buc.
Cod produs: 163654014
D: 32 mm
Garnitura: EPDM
Livrare în 24h
1.634,04 RON / Buc.
Cod produs: 163654015
D: 40 mm
Garnitura: EPDM
Livrare în 24h
2.048,70 RON / Buc.
Cod produs: 163654016
D: 50 mm
Garnitura: EPDM
Livrare în 24h
2.512,00 RON / Buc.
Cod produs: 163654017
D: 63 mm
Garnitura: EPDM
Livrare în 24h
3.097,30 RON / Buc.
Cod produs: 163654032
D: 20 mm
Garnitura: PTFE/EPDM
Livrare în 24h
2.114,75 RON / Buc.
Cod produs: 163654033
D: 25 mm
Garnitura: PTFE/EPDM
Livrare în 24h
2.224,05 RON / Buc.
Cod produs: 163654034
D: 32 mm
Garnitura: PTFE/EPDM
Livrare în 24h
2.443,00 RON / Buc.
Cod produs: 163654035
D: 40 mm
Garnitura: PTFE/EPDM
Livrare în 24h
3.062,80 RON / Buc.
Cod produs: 163654036
D: 50 mm
Garnitura: PTFE/EPDM
Livrare în 24h
3.755,69 RON / Buc.
Cod produs: 163654037
D: 63 mm
Garnitura: PTFE/EPDM
Livrare în 24h
4.630,55 RON / Buc.
