Cot tranziție 90 grade PE100 la oțel inoxidabil cu filet interior

  Fisa Tehnica |   Catalog | Video Instructiuni

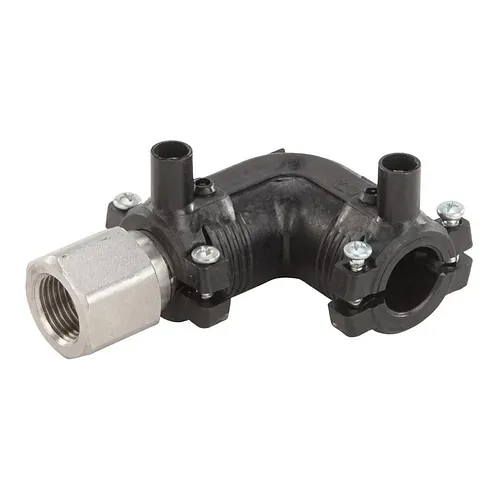

Cotul de tranziție la 90 grade PEHD/oțel inoxidabil cu filet interior este un fiting prin electrofuziune din sistemul ELGEF Plus al Georg Fischer (GF Piping Systems), care realizează într-o singură piesă schimbarea de direcție și trecerea de la polietilenă la metal. Face legătura între conductele PEHD (PE100) și echipamentele metalice filetate din rețelele de distribuție a apei și a gazelor naturale, precum și din circuitele utilitare industriale.

Corpul este injectat din polietilenă virgină PE100, negru RAL 9005, în jurul unei inserții din oțel inoxidabil cu filet interior cilindric Rp conform ISO 7-1, în dimensiuni de la 1/2" la 2". Partea de electrofuziune acoperă gama d20–d63 mm în SDR 11 și este certificată pentru 16 bar la apă și 10 bar la gaz, conform EN 12201-3 pentru apă potabilă, EN 1555-3 pentru gaz combustibil și EN ISO 15494 pentru instalații industriale.

Mufa electrofuziune este prevăzută cu conectori standard de 4 mm, spire de încălzire protejate pentru un transfer termic uniform pe toată zona de sudură și martori vizuali cu cursă limitată, care permit verificarea rapidă a îmbinării la finalul ciclului. Pe întreaga gamă d20–d63 fitingul include fixarea integrată a țevii, care menține capătul aliniat și strâns pe durata sudării și a răcirii, fără dispozitive externe de prindere.

Filetul din oțel inoxidabil prelucrat mecanic rezistă la coroziune și la solicitări de torsiune, fiind potrivit pentru racordarea robineților, a apometrelor, a aparaturii de măsură și a distribuitoarelor metalice, în montaj îngropat sau suprateran. PE100 rămâne tenace și la temperaturi scăzute (13 kJ/m² Charpy la -40 grade Celsius). În calitate de distribuitor autorizat Georg Fischer, BigWeld livrează întreaga gamă de tranziții ELGEF Plus, cu echipamente de sudură și documentație tehnică.

• Material: polietilenă virgină PE100 și inserție din oțel inoxidabil
• Îmbinare: mufă electrofuziune d20–d63 mm x filet interior Rp 1/2"–2"
• Unghi: 90 grade
• Presiune: SDR 11, PN16 apă, PN10 gaz
• Standarde: EN 12201-3, EN 1555-3, EN ISO 15494, ISO 7-1
