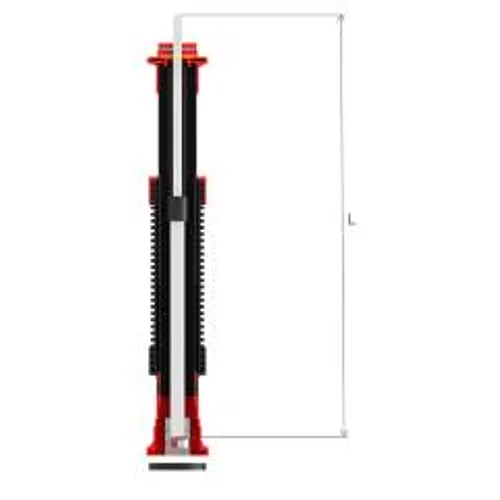

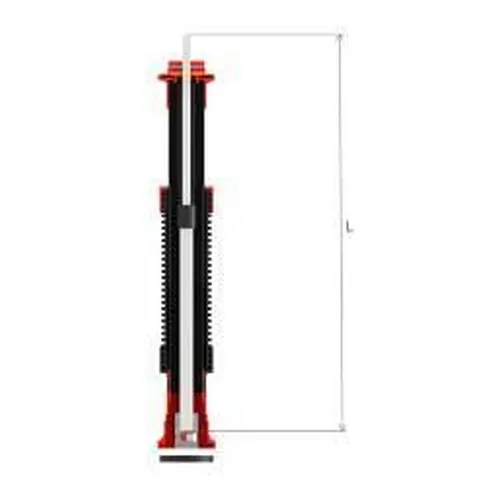

Secțiune prin tijă de acționare telescopică pentru robineți de branșament, cu carcasă roșie

Tijă de acționare telescopică pentru robineți de branșament

Material: Polietilena

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Tija de acționare telescopică Georg Fischer asigură manevrarea de la suprafață a robineților de branșament și a robineților de izolare îngropați în rețelele de distribuție din polietilenă (PEHD PE100 și PE80). Proiectată pentru utilități municipale de distribuție a apei potabile și a gazelor naturale, tija autoportantă compensează distanța variabilă dintre capul robinetului și cutia de protecție stradală, în variante pentru adâncimi de acoperire de la 0,75 m la 2,70 m, cu cap de manevră standard SW 12/14 mm.

Caracteristici tehnice

Tija telescopică are reglaj continuu în interiorul fiecărei variante constructive, astfel încât poate fi adaptată la adâncimea reală a șanțului de pozare și poate urmări tasările ulterioare ale solului. Cuplul de manevră este transmis printr-o bară de acționare rigidă, dimensionată pentru solicitările rețelelor edilitare.

  • Intervale de adâncime: variante cu reglaj continuu pentru 0,75–1,00 m, 1,00–1,50 m, 1,30–1,90 m și 1,70–2,70 m
  • Cap de acționare: pătrat conic SW 12/14 mm, compatibil cu cheile uzuale pentru rețele edilitare
  • Cuplaj inferior: bucșă din fontă ductilă cu știft de fixare rapidă, fără scule speciale
  • Performanță la torsiune: rigiditate mecanică ridicată, transmite cuplul de manevră fără deformări sau blocaje
  • Protecție la factori externi: ansamblu etanș împotriva infiltrațiilor de apă freatică, nămol, pietriș și impurități

Materiale și standarde

Bara interioară de transmisie a cuplului este din oțel structural de înaltă rezistență, protejat printr-un strat gros de zincare termică prin imersie la cald, carcasa exterioară este din polietilenă, iar cuplajul inferior din fontă ductilă, o combinație aleasă pentru expunerea îndelungată la soluri agresive, pânză freatică ridicată și solicitările mecanice din infrastructura îngropată. Tija deservește robineți montați în rețele PEHD PE100 și PE80 realizate conform EN 12201 pentru apă și EN 1555 pentru gaz, unde conductele din polietilenă neagră (RAL 9005) au o durată de viață estimată de 100 de ani în aplicații de utilități.

Instalare și îmbinare

Tija se fixează pe capul robinetului cu știftul de blocare, fără scule, și se reglează la lungimea impusă de adâncimea reală de acoperire înainte de umplerea șanțului. Bara autoportantă își păstrează poziția sub greutatea materialului de umplutură, nu se scurtează accidental în timpul compactării mecanice și preia tasările pe termen lung fără a transfera solicitări verticale direct pe axul robinetului. Manevrarea se face de la nivelul solului, prin cutia de protecție, cu o cheie uzuală de rețea, eliminând necesitatea săpăturilor sau a accesului în cămine în timpul intervențiilor curente de izolare.

  Fișă tehnică (PDF) |   Catalog | Video Instructiuni

Tija de acționare telescopică Georg Fischer asigură manevrarea de la suprafață a robineților de branșament și a robineților de izolare îngropați în rețelele de distribuție din polietilenă (PEHD PE100 și PE80). Proiectată pentru utilități municipale de distribuție a apei potabile și a gazelor naturale, tija autoportantă compensează distanța variabilă dintre capul robinetului și cutia de protecție stradală, în variante pentru adâncimi de acoperire de la 0,75 m la 2,70 m, cu cap de manevră standard SW 12/14 mm.

Caracteristici tehnice

Tija telescopică are reglaj continuu în interiorul fiecărei variante constructive, astfel încât poate fi adaptată la adâncimea reală a șanțului de pozare și poate urmări tasările ulterioare ale solului. Cuplul de manevră este transmis printr-o bară de acționare rigidă, dimensionată pentru solicitările rețelelor edilitare.

  • Intervale de adâncime: variante cu reglaj continuu pentru 0,75–1,00 m, 1,00–1,50 m, 1,30–1,90 m și 1,70–2,70 m
  • Cap de acționare: pătrat conic SW 12/14 mm, compatibil cu cheile uzuale pentru rețele edilitare
  • Cuplaj inferior: bucșă din fontă ductilă cu știft de fixare rapidă, fără scule speciale
  • Performanță la torsiune: rigiditate mecanică ridicată, transmite cuplul de manevră fără deformări sau blocaje
  • Protecție la factori externi: ansamblu etanș împotriva infiltrațiilor de apă freatică, nămol, pietriș și impurități

Materiale și standarde

Bara interioară de transmisie a cuplului este din oțel structural de înaltă rezistență, protejat printr-un strat gros de zincare termică prin imersie la cald, carcasa exterioară este din polietilenă, iar cuplajul inferior din fontă ductilă, o combinație aleasă pentru expunerea îndelungată la soluri agresive, pânză freatică ridicată și solicitările mecanice din infrastructura îngropată. Tija deservește robineți montați în rețele PEHD PE100 și PE80 realizate conform EN 12201 pentru apă și EN 1555 pentru gaz, unde conductele din polietilenă neagră (RAL 9005) au o durată de viață estimată de 100 de ani în aplicații de utilități.

Instalare și îmbinare

Tija se fixează pe capul robinetului cu știftul de blocare, fără scule, și se reglează la lungimea impusă de adâncimea reală de acoperire înainte de umplerea șanțului. Bara autoportantă își păstrează poziția sub greutatea materialului de umplutură, nu se scurtează accidental în timpul compactării mecanice și preia tasările pe termen lung fără a transfera solicitări verticale direct pe axul robinetului. Manevrarea se face de la nivelul solului, prin cutia de protecție, cu o cheie uzuală de rețea, eliminând necesitatea săpăturilor sau a accesului în cămine în timpul intervențiilor curente de izolare.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
H 0.75 m
H 1 m
160050520
Material: Polietilena
Buc. 625,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
H 1 m
H 1.5 m
160050521
Material: Polietilena
Buc. 625,40 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
H 1.3 m
H 1.9 m
160050522
Material: Polietilena
Buc. 646,30 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
H 1.7 m
H 2.7 m
160050523
Material: Polietilena
Buc. 769,50 RON
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: 160050520
H: 0.75 m
H: 1 m
Livrare în 10-15 zile
625,40 RON / Buc.
Cod produs: 160050521
H: 1 m
H: 1.5 m
Livrare în 10-15 zile
625,40 RON / Buc.
Cod produs: 160050522
H: 1.3 m
H: 1.9 m
Livrare în 10-15 zile
646,30 RON / Buc.
Cod produs: 160050523
H: 1.7 m
H: 2.7 m
Livrare în 10-15 zile
769,50 RON / Buc.
