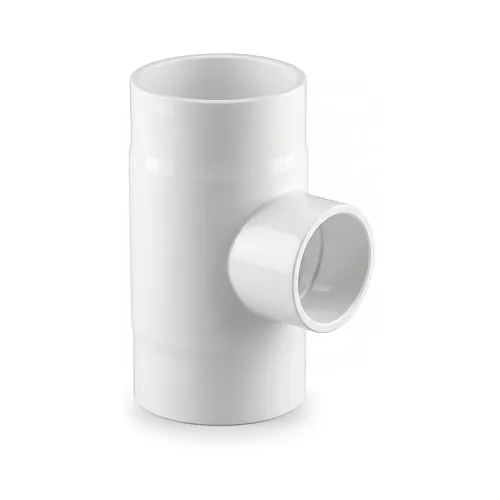

Teu redus 90 grade PVDF d160-225 SDR33 PN10
Teul redus la 90 grade Georg Fischer SYGEF Standard din PVDF este o piesă injectată concepută pentru realizarea ramificațiilor în rețele industriale chimice și circuite de fluide de înaltă puritate. Destinat inginerilor de proces și instalatorilor industriali, acest fiting SDR33 PN10 asigură o tranziție hidraulică optimă pe conducte principale de la d160 mm la d225 mm, cu derivații reduse la d90 mm, d110 mm și d160 mm, garantând rezistență chimică ridicată între -20 grade Celsius și +140 grade Celsius.
Caracteristici tehnice
Acest teu de reducție funcționează fiabil la o presiune nominală de 10 bar (PN10) la temperatura de referință, oferind o geometrie internă optimizată pentru minimizarea pierderilor de sarcină. Suprafața interioară netedă limitează retenția particulelor și previne dezvoltarea biofilmului în regim continuu de exploatare.
- Presiune nominală de lucru: PN10 (SDR33) la 20 grade Celsius
- Interval termic admisibil: -20 grade Celsius până la +140 grade Celsius
- Dimensiuni conductă principală: diametru exterior d160 mm și d225 mm
- Ramificații reduse: diametru exterior d90 mm, d110 mm și d160 mm
- Calitate suprafață: rugozitate interioară Ra mai mică sau egală cu 0,5 micrometri
Materiale și standarde
Fabricat din fluorură de poliviniliden pură, nepigmentată, acest fiting respectă integral cerințele dimensionale și de calitate stabilite prin standardul ISO 10931. Structura polimerică oferă o rezistență deosebită la acizi concentrați, halogeni, săruri anorganice și hidrocarburi alifatice, îndeplinind cerințele FDA 21 CFR 177.2510 și USP Clasa VI privind compatibilitatea fiziologică.
Piesa suportă proceduri riguroase de igienizare, precum sterilizarea cu abur curat, spălarea cu apă fierbinte, ozonificarea și utilizarea dezinfectanților chimici agresivi, fără pierderi de proprietăți mecanice. Marcajul permanent embosat pe corp garantează trasabilitatea completă a lotului de producție.
Instalare și îmbinare
Îmbinarea se realizează prin sudură cu infraroșu sau prin sudură cap la cap convențională cu element încălzitor. Capetele lise extinse permit o fixare precisă în bacurile mașinilor de sudat și o distribuție termică uniformă pe întreaga zonă de fuziune.
Parametrii tehnologici de sudare trebuie să respecte prescripțiile DVS 2207 Partea 6 pentru tehnologia IR Plus fără contact sau DVS 2207 Partea 15 pentru sudură cap la cap. Metoda IR fără contact este recomandată pentru menținerea unei purități maxime, asigurând un cordon de sudură redus, uniform și eliminând orice risc de contaminare externă în rețelele industriale.
Teul redus la 90 grade Georg Fischer SYGEF Standard din PVDF este o piesă injectată concepută pentru realizarea ramificațiilor în rețele industriale chimice și circuite de fluide de înaltă puritate. Destinat inginerilor de proces și instalatorilor industriali, acest fiting SDR33 PN10 asigură o tranziție hidraulică optimă pe conducte principale de la d160 mm la d225 mm, cu derivații reduse la d90 mm, d110 mm și d160 mm, garantând rezistență chimică ridicată între -20 grade Celsius și +140 grade Celsius.
Caracteristici tehnice
Acest teu de reducție funcționează fiabil la o presiune nominală de 10 bar (PN10) la temperatura de referință, oferind o geometrie internă optimizată pentru minimizarea pierderilor de sarcină. Suprafața interioară netedă limitează retenția particulelor și previne dezvoltarea biofilmului în regim continuu de exploatare.
- Presiune nominală de lucru: PN10 (SDR33) la 20 grade Celsius
- Interval termic admisibil: -20 grade Celsius până la +140 grade Celsius
- Dimensiuni conductă principală: diametru exterior d160 mm și d225 mm
- Ramificații reduse: diametru exterior d90 mm, d110 mm și d160 mm
- Calitate suprafață: rugozitate interioară Ra mai mică sau egală cu 0,5 micrometri
Materiale și standarde
Fabricat din fluorură de poliviniliden pură, nepigmentată, acest fiting respectă integral cerințele dimensionale și de calitate stabilite prin standardul ISO 10931. Structura polimerică oferă o rezistență deosebită la acizi concentrați, halogeni, săruri anorganice și hidrocarburi alifatice, îndeplinind cerințele FDA 21 CFR 177.2510 și USP Clasa VI privind compatibilitatea fiziologică.
Piesa suportă proceduri riguroase de igienizare, precum sterilizarea cu abur curat, spălarea cu apă fierbinte, ozonificarea și utilizarea dezinfectanților chimici agresivi, fără pierderi de proprietăți mecanice. Marcajul permanent embosat pe corp garantează trasabilitatea completă a lotului de producție.
Instalare și îmbinare
Îmbinarea se realizează prin sudură cu infraroșu sau prin sudură cap la cap convențională cu element încălzitor. Capetele lise extinse permit o fixare precisă în bacurile mașinilor de sudat și o distribuție termică uniformă pe întreaga zonă de fuziune.
Parametrii tehnologici de sudare trebuie să respecte prescripțiile DVS 2207 Partea 6 pentru tehnologia IR Plus fără contact sau DVS 2207 Partea 15 pentru sudură cap la cap. Metoda IR fără contact este recomandată pentru menținerea unei purități maxime, asigurând un cordon de sudură redus, uniform și eliminând orice risc de contaminare externă în rețelele industriale.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
160 mm
D
90 mm
|
735208562 |
Material: PVDF
PN: 10 Bar
SDR: 33-21
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
160 mm
D
110 mm
|
735208561 |
Material: PVDF
PN: 10 Bar
SDR: 33-21
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
225 mm
D
90 mm
|
735208570 |
Material: PVDF
PN: 10 Bar
SDR: 33-21
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
225 mm
D
110 mm
|
735208569 |
Material: PVDF
PN: 10 Bar
SDR: 33-21
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
225 mm
D
160 mm
|
735208568 |
Material: PVDF
PN: 10 Bar
SDR: 33-21
|
Buc. | La Cerere |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
