Teu 45° egal PE100 SDR11 PN16 d50-110
Fișă tehnică (PDF) | Catalog | Video Instructiuni

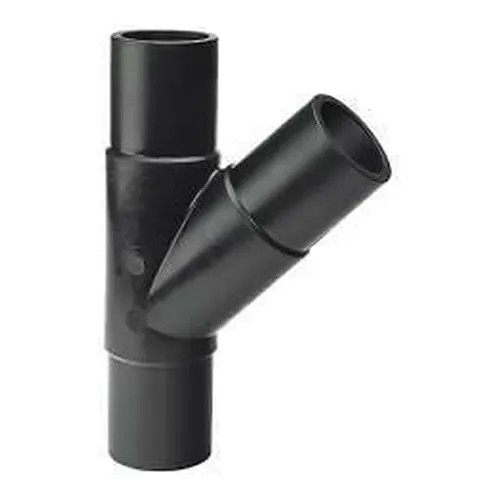

Teul egal la 45 grade ELGEF Plus de la Georg Fischer (GF Piping Systems) este un fiting PEHD injectat din PE100 cu capete drepte, proiectat pentru rețele de utilități sub presiune. Realizat în clasa dimensională SDR11 pentru presiuni de lucru de până la 16 bar pe rețele de apă și 10 bar pe rețele de gaz, acest fiting în execuție lungă acoperă diametrele de la d50 până la d110. Ramificația la 45 grade asigură devierea hidrodinamică a debitului sub un unghi redus, diminuând pierderile de sarcină și volumul de săpătură.
Caracteristici tehnice
Acest teu injectat cu capete lise respectă grosimile de perete specifice seriei SDR11 pe toată gama de diametre, garantând o rezistență mecanică uniformă la solicitările generate de presiunea internă. Lungimea extinsă a capetelor drepte permite fixarea stabilă a colierelor de aliniere și poziționarea optimă a mufelor pentru electrofuziune.
- Material: polietilenă de înaltă densitate PE100 virgină, aprobată de PE100+ Association
- Presiune nominală: PN16 apă (16 bar la 20°C) și 10 bar gaz combustibil pentru SDR11
- Conformitate normativă: standardele europene EN 12201-3 pentru apă și EN 1555-3 pentru gaz
- Trasabilitate completă: cod de bare integrat Georg Fischer Track & Trace pe fiecare piesă
- Culoare și finisaj: compus negru stabilizat UV conform RAL 9005
Aplicații
Destinat rețelelor îngropate de alimentare cu apă și distribuție gaze naturale, teul la 45 grade permite racordarea conductelor secundare fără a introduce coturi suplimentare pe traseu. Configurația este utilă în șanțuri aglomerate, subtraversări de drumuri, cămine de vizitare sau manifolduri tehnologice unde spațiul de montaj impune unghiuri line de derivație.
Aplicațiile tipice includ magistrale de apă potabilă, distribuții de gaze combustibile, conducte industriale de răcire și rețele de canalizare sub presiune. Rășina PE100 oferă rezistență chimică ridicată la coroziunea solului și la agresivitatea fluidelor transportate, asigurând o durabilitate proiectată de peste 100 de ani fără protecție catodică suplimentară.
Instalare și îmbinare
Fitingul prezintă trei capete drepte lungi de diametru identic, putând fi asamblat prin sudură cap la cap sau cu ajutorul mufelor de electrofuziune standardizate. Lungimea generoasă a capătului asigură spațiul necesar pentru răzuire mecanică, prindere în dispozitive de aliniere și introducere completă în zona de fuziune a mufei.
Înainte de sudură, suprafața exterioară a capetelor se răzuiește uniform pentru eliminarea stratului oxidat și se degresează folosind șervețele tehnice adecvate pentru polietilenă. BigWeld distribuie gama ELGEF Plus în calitate de distribuitor autorizat Georg Fischer, asigurând trasabilitate garantată a produselor, suport tehnic complet și echipamente compatibile pentru sudură.
Fișă tehnică (PDF) | Catalog | Video Instructiuni
Teul egal la 45 grade ELGEF Plus de la Georg Fischer (GF Piping Systems) este un fiting PEHD injectat din PE100 cu capete drepte, proiectat pentru rețele de utilități sub presiune. Realizat în clasa dimensională SDR11 pentru presiuni de lucru de până la 16 bar pe rețele de apă și 10 bar pe rețele de gaz, acest fiting în execuție lungă acoperă diametrele de la d50 până la d110. Ramificația la 45 grade asigură devierea hidrodinamică a debitului sub un unghi redus, diminuând pierderile de sarcină și volumul de săpătură.
Caracteristici tehnice
Acest teu injectat cu capete lise respectă grosimile de perete specifice seriei SDR11 pe toată gama de diametre, garantând o rezistență mecanică uniformă la solicitările generate de presiunea internă. Lungimea extinsă a capetelor drepte permite fixarea stabilă a colierelor de aliniere și poziționarea optimă a mufelor pentru electrofuziune.
- Material: polietilenă de înaltă densitate PE100 virgină, aprobată de PE100+ Association
- Presiune nominală: PN16 apă (16 bar la 20°C) și 10 bar gaz combustibil pentru SDR11
- Conformitate normativă: standardele europene EN 12201-3 pentru apă și EN 1555-3 pentru gaz
- Trasabilitate completă: cod de bare integrat Georg Fischer Track & Trace pe fiecare piesă
- Culoare și finisaj: compus negru stabilizat UV conform RAL 9005
Aplicații
Destinat rețelelor îngropate de alimentare cu apă și distribuție gaze naturale, teul la 45 grade permite racordarea conductelor secundare fără a introduce coturi suplimentare pe traseu. Configurația este utilă în șanțuri aglomerate, subtraversări de drumuri, cămine de vizitare sau manifolduri tehnologice unde spațiul de montaj impune unghiuri line de derivație.
Aplicațiile tipice includ magistrale de apă potabilă, distribuții de gaze combustibile, conducte industriale de răcire și rețele de canalizare sub presiune. Rășina PE100 oferă rezistență chimică ridicată la coroziunea solului și la agresivitatea fluidelor transportate, asigurând o durabilitate proiectată de peste 100 de ani fără protecție catodică suplimentară.
Instalare și îmbinare
Fitingul prezintă trei capete drepte lungi de diametru identic, putând fi asamblat prin sudură cap la cap sau cu ajutorul mufelor de electrofuziune standardizate. Lungimea generoasă a capătului asigură spațiul necesar pentru răzuire mecanică, prindere în dispozitive de aliniere și introducere completă în zona de fuziune a mufei.
Înainte de sudură, suprafața exterioară a capetelor se răzuiește uniform pentru eliminarea stratului oxidat și se degresează folosind șervețele tehnice adecvate pentru polietilenă. BigWeld distribuie gama ELGEF Plus în calitate de distribuitor autorizat Georg Fischer, asigurând trasabilitate garantată a produselor, suport tehnic complet și echipamente compatibile pentru sudură.
| Dimensiune | Cod produs | Proprietate | U.M. |
Preț
TVA 21% inclus
TVA-ul se calculează la finalizarea comenzii. Depinde de cine cumpără (persoană fizică sau juridică) și de țara de livrare, așa că cota finală poate diferi de cea afișată aici.
|
Disponibilitate | Adaugă în coș |
|---|---|---|---|---|---|---|
|
D
50 mm
|
753251010 |
Material: Polietilena
PN: 16 Bar
SDR: 11
|
Buc. | 288,50 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
63 mm
|
753251011 |
Material: Polietilena
PN: 16 Bar
SDR: 11
|
Buc. | 722,32 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
75 mm
|
753251012 |
Material: Polietilena
PN: 16 Bar
SDR: 11
|
Buc. | 1.092,25 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
90 mm
|
753251013 |
Material: Polietilena
PN: 16 Bar
SDR: 11
|
Buc. | 1.694,28 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D
110 mm
|
753251014 |
Material: Polietilena
PN: 16 Bar
SDR: 11
|
Buc. | 2.402,71 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
|
D (mm) / SDR
Ø90 / SDR17
|
0753251063 |
Material: Polietilena
PN: 16 Bar
SDR: 11
|
Buc. | 2.426,00 RON |
Livrare în 24h
Livrare în 7-10 zile
Livrare în 10-15 zile
Stoc maxim atins
Vă rugăm sunați
|
|
