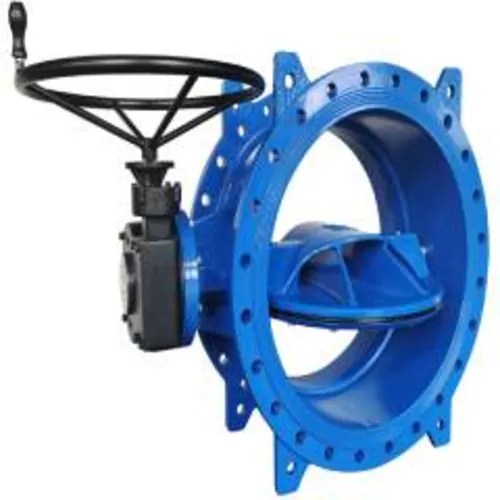

Robinet fluture dublu excentric din fontă ductilă DN150-1200

  Fișă tehnică (PDF) |   Catalog

Robinetul fluture dublu excentric din fontă ductilă asigură izolarea bidirecțională fiabilă și controlul debitului în rețele industriale, de irigații și sisteme edilitare de alimentare cu apă. Proiectat special pentru apă potabilă și lichide neutre cu temperaturi între 0 și 80 grade C, acest ansamblu robust îmbină rezistența mecanică ridicată cu un cuplu redus de manevră. BigWeld furnizează acești robineți cu flanșe în toată Europa în calitate de distribuitor autorizat Blucast, garantând siguranță tehnică pentru proiecte solicitante de infrastructură.

Caracteristici tehnice

Geometria cu dublu excentric desprinde discul de pe garnitura elastică încă din primele grade ale cursei de deschidere. Acest principiu constructiv reduce frecarea la manevrare, micșorează cuplul de acționare și previne tasarea prematură a etanșării pe durata exploatării îndelungate.

• Gamă de diametre nominale: de la DN 150 până la DN 1200 cu conexiuni cu flanșe conform EN 1092-2
• Configurație de găurire a flanșelor: compatibilă cu treptele de presiune PN10 și PN16
• Clasă de etanșeitate: închidere bidirecțională 100% etanșă pe întreg domeniul de presiune
• Interval de temperatură de lucru: de la 0 grade C până la 80 grade C pentru fluide neutre
• Interfață de manevrare: reductor melcat manual ireversibil cu indicator de poziție și flanșă de montaj ISO 5211

Materiale și standarde

Fabricat din componente turnate de calitate superioară și protejat anticoroziv conform celor mai exigente cerințe, fiecare robinet rezistă la solicitări hidraulice continue ridicate. Fiecare piesă din fontă ductilă respectă standardele europene riguroase de turnare pentru a garanta o structură metalografică uniformă.

Corpul și discul sunt turnate din fontă ductilă EN-GJS-500-7, oferind o rezistență excelentă împotriva șocurilor de presiune și a loviturilor de berbec în magistralele de diametre mari. Sistemul de etanșare utilizează un profil robust din EPDM vulcanizat conform EN 681, fixat rigid pe periferia discului printr-un inel de reținere din oțel inoxidabil. Axul din oțel inox de înaltă rezistență se rotește lin în lagăre autolubrifiante fără necesar de întreținere. Protecția împotriva coroziunii este asigurată de o pulbere epoxidică aplicată electrostatic într-un strat cu grosimea minimă de 250 µm în nuanța RAL 5015 albastru deschis, certificată pentru contactul cu apa potabilă.

Aplicații

Acești robineți fluture dublu excentrici sunt proiectați pentru secționarea și reglarea debitului pe conducte magistrale de aducțiune, în stații de pompare edilitare și noduri hidraulice industriale. Etanșarea sigură în ambele sensuri de curgere permite instalarea în stații de tratare, captări de apă brută și rețele de distribuție gravitațională unde sunt esențiale pierderile minime de sarcină și manevrarea mecanică ușoară sub presiuni diferențiale mari.
