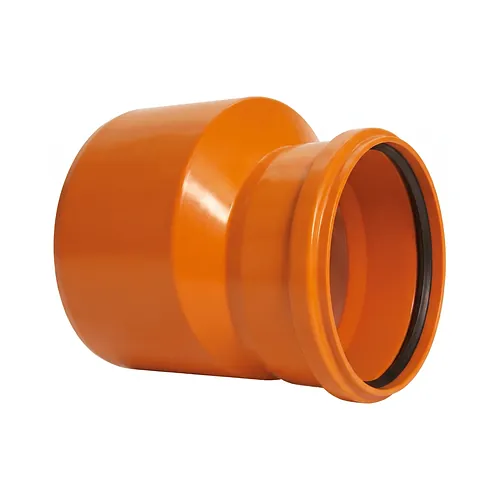

Reducție excentrică PVC-KG SN4 DN 110-500 mm

Reducție excentrică PVC-KG SN4 DN 110-500 mm

Material: PVC-U

  Fișă tehnică (PDF)

Reducția excentrică PVC-KG SN4 este o piesă de legătură injectată din policlorură de vinil neplastifiată (PVC-U), proiectată pentru realizarea tranzițiilor de calibru în cadrul rețelelor îngropate de canalizare gravitațională și evacuare a apelor meteorice. Configurația geometrică excentrică permite alinierea la radier a conductelor conectate, menținând o linie continuă a curgerii la baza canalului pentru a elimina zonele de stagnare hidraulică și depunerile de materii solide. Clasificată în clasa de rigiditate inelară SN4 (minim 4 kN/m2), această piesă robustă oferă fiabilitate pe termen lung în proiectele edilitare, industriale și rezidențiale.

Caracteristici tehnice

Piesa asigură o tranziție hidraulică uniformă și o rigiditate inelară optimă pentru cerințele rețelelor de canalizare exterioară. Suprafața internă foarte netedă asigură o capacitate optimă de tranzitare și previne colmatarea de-a lungul deceniilor de exploatare.

  • Rigiditate inelară: clasa SN4 (minim 4 kN/m2) pentru condiții uzuale de rambleu și trafic rutier
  • Cod zonă de aplicare: U, pentru rețele îngropate amplasate în exteriorul perimetrului clădirilor
  • Rugozitate hidraulică: rugozitate absolută internă k sub 0.01 mm (coeficient Manning n = 0.01 s/m1/3)
  • Regim termic de lucru: continuu până la 60 grade Celsius pentru dimensiuni medii și 40 grade Celsius pentru calibre mari, cu vârfuri scurte până la 60 grade Celsius
  • Flexibilitate inelară: comportament elastic testat la o deformație diametrală de 30 procente fără fisurare
  • Culoare: oranj specific pentru canalizare exterioară RAL 8023

Materiale și standarde

Corpul reducției este fabricat din PVC-U de înaltă densitate, aditivat cu stabilizatori și pigmenți pentru a oferi rezistență mecanică structurală și o neutralitate chimică avansată. Materialul rezistă la contactul cu ape uzate agresive, săruri minerale și agenți chimici într-un interval de pH cuprins între 2 și 12.

Procesul de fabricație și toleranțele geometrice respectă cerințele standardului european SR EN 1401-1 pentru sisteme de canalizare gravitațională îngropată. Garnitura profilată este realizată din elastomer EPDM conform cu SR EN 681-1, menținându-și elasticitatea și etanșeitatea pe o durată de exploatare normată de minim 50 de ani.

Instalare și îmbinare

Sistemul de îmbinare utilizează o mufă calibrată echipată cu garnitură elastomerică EPDM premontată și un capăt lis șanfrenat pentru ghidare. Operațiunile de montaj și așezare pe patul de poză trebuie realizate conform normelor europene de execuție SR EN 1610.

Piesa se montează obligatoriu cu linia dreaptă la radier pentru a menține continuitatea curgerii hidraulice și a împiedica blocajele la modificarea diametrului conductei. Curățarea capetelor și aplicarea unui lubrifiant adecvat înainte de inserție asigură o îmbinare etanșă, protejată împotriva infiltrațiilor de apă freatică și a exfiltrațiilor de efluent în sol.

  Fișă tehnică (PDF)

Reducția excentrică PVC-KG SN4 este o piesă de legătură injectată din policlorură de vinil neplastifiată (PVC-U), proiectată pentru realizarea tranzițiilor de calibru în cadrul rețelelor îngropate de canalizare gravitațională și evacuare a apelor meteorice. Configurația geometrică excentrică permite alinierea la radier a conductelor conectate, menținând o linie continuă a curgerii la baza canalului pentru a elimina zonele de stagnare hidraulică și depunerile de materii solide. Clasificată în clasa de rigiditate inelară SN4 (minim 4 kN/m2), această piesă robustă oferă fiabilitate pe termen lung în proiectele edilitare, industriale și rezidențiale.

Caracteristici tehnice

Piesa asigură o tranziție hidraulică uniformă și o rigiditate inelară optimă pentru cerințele rețelelor de canalizare exterioară. Suprafața internă foarte netedă asigură o capacitate optimă de tranzitare și previne colmatarea de-a lungul deceniilor de exploatare.

  • Rigiditate inelară: clasa SN4 (minim 4 kN/m2) pentru condiții uzuale de rambleu și trafic rutier
  • Cod zonă de aplicare: U, pentru rețele îngropate amplasate în exteriorul perimetrului clădirilor
  • Rugozitate hidraulică: rugozitate absolută internă k sub 0.01 mm (coeficient Manning n = 0.01 s/m1/3)
  • Regim termic de lucru: continuu până la 60 grade Celsius pentru dimensiuni medii și 40 grade Celsius pentru calibre mari, cu vârfuri scurte până la 60 grade Celsius
  • Flexibilitate inelară: comportament elastic testat la o deformație diametrală de 30 procente fără fisurare
  • Culoare: oranj specific pentru canalizare exterioară RAL 8023

Materiale și standarde

Corpul reducției este fabricat din PVC-U de înaltă densitate, aditivat cu stabilizatori și pigmenți pentru a oferi rezistență mecanică structurală și o neutralitate chimică avansată. Materialul rezistă la contactul cu ape uzate agresive, săruri minerale și agenți chimici într-un interval de pH cuprins între 2 și 12.

Procesul de fabricație și toleranțele geometrice respectă cerințele standardului european SR EN 1401-1 pentru sisteme de canalizare gravitațională îngropată. Garnitura profilată este realizată din elastomer EPDM conform cu SR EN 681-1, menținându-și elasticitatea și etanșeitatea pe o durată de exploatare normată de minim 50 de ani.

Instalare și îmbinare

Sistemul de îmbinare utilizează o mufă calibrată echipată cu garnitură elastomerică EPDM premontată și un capăt lis șanfrenat pentru ghidare. Operațiunile de montaj și așezare pe patul de poză trebuie realizate conform normelor europene de execuție SR EN 1610.

Piesa se montează obligatoriu cu linia dreaptă la radier pentru a menține continuitatea curgerii hidraulice și a împiedica blocajele la modificarea diametrului conductei. Curățarea capetelor și aplicarea unui lubrifiant adecvat înainte de inserție asigură o îmbinare etanșă, protejată împotriva infiltrațiilor de apă freatică și a exfiltrațiilor de efluent în sol.

Variante, prețuri și disponibilitate
Dimensiune Cod produs Proprietate U.M.
Preț
TVA 21% inclus
Disponibilitate Adaugă în coș
D 125 mm
D 110 mm
FPVRD125110XXIOR
Material: PVC-U
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
D 110 mm
FPVRD160110XXIOR
Material: PVC-U
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 160 mm
D 125 mm
FVE0080
Material: PVC-U
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 200 mm
D 160 mm
FVE0038
Material: PVC-U
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250 mm
D 160 mm
FVE0068
Material: PVC-U
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 250 mm
D 200 mm
FVE0066
Material: PVC-U
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
D 160 mm
FVE0233
Material: PVC-U
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
D 200 mm
FVE0069
Material: PVC-U
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 315 mm
D 250 mm
FVE0070
Material: PVC-U
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400 mm
D 200 mm
FVE0318
Material: PVC-U
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400 mm
D 250 mm
FVE0243
Material: PVC-U
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 400 mm
D 315 mm
FVE0059
Material: PVC-U
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
D 500 mm
D 400 mm
FVI0047
Material: PVC-U
Buc. La Cerere
Livrare în 24h Livrare în 7-10 zile Livrare în 10-15 zile Stoc maxim atins Vă rugăm sunați
TVA 21% inclus
Cod produs: FPVRD125110XXIOR
D: 125 mm
D: 110 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: FPVRD160110XXIOR
D: 160 mm
D: 110 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: FVE0080
D: 160 mm
D: 125 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: FVE0038
D: 200 mm
D: 160 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: FVE0068
D: 250 mm
D: 160 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: FVE0066
D: 250 mm
D: 200 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: FVE0233
D: 315 mm
D: 160 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: FVE0069
D: 315 mm
D: 200 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: FVE0070
D: 315 mm
D: 250 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: FVE0318
D: 400 mm
D: 200 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: FVE0243
D: 400 mm
D: 250 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: FVE0059
D: 400 mm
D: 315 mm
Livrare în 24h
La Cerere / Buc.
Cod produs: FVI0047
D: 500 mm
D: 400 mm
Livrare în 24h
La Cerere / Buc.
